Ventilus 330 SE Q1 szellőztető gép
1 790 024 Ft
Ventilus 330 SE Q1 szellőztető gép
3 havi kamatmentes részletfizetéssel is
Energiaosztály
Rendelhető
1 790 024 Ft
Gyártói Cikkszám:
VENT330SEQ1
Egyéb leírás:
DWG file letöltése :
STP file letöltése :
GARANCIÁLIS FELTÉTELEK:

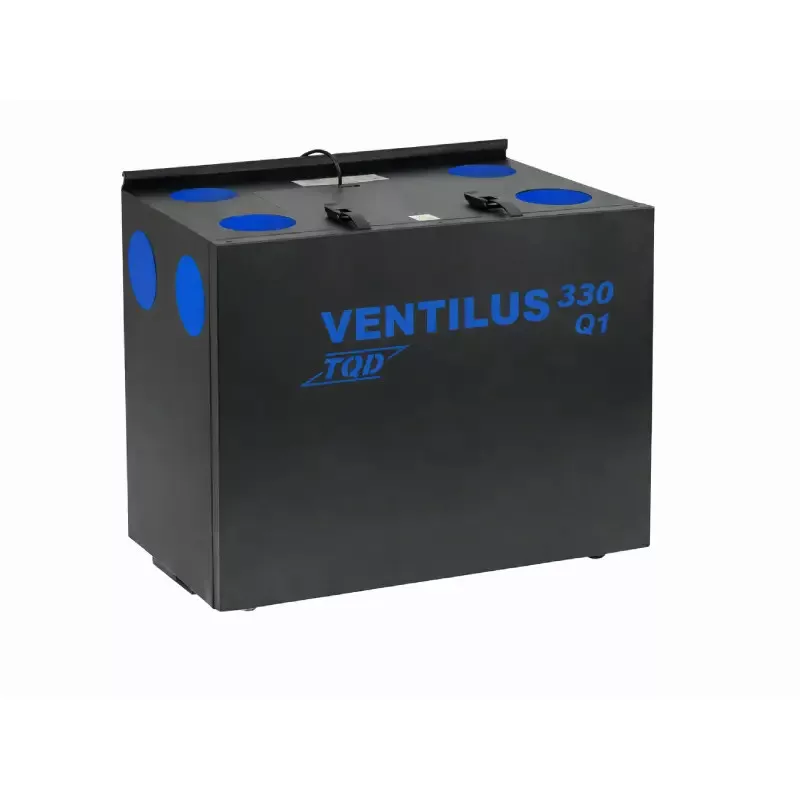

TQD Ventilus 330 SE Q1 hővisszanyerős szellőztetőgép
Fali központi szellőztetőgép lakásokhoz, családi házakhoz és más, megfelelően méretezett épületekhez. A Q1 változat automatikus ACF légáram-kiegyenlítéssel, polisztirol ellenáramú hőcserélővel, energiatakarékos EBM-Papst EC ventilátorokkal és Ventilus Touch2 érintőképernyős vezérlővel biztosít szabályozott, hővisszanyerős légcserét.
- Maximális légszállítás: 332 m³/h, 100 Pa mellett
- Ajánlott alapterület: 90–160 m²
- Q1 funkció: automatikus ACF légáram-kiegyenlítés
- Hővisszanyerési hatásfok: 89,3%
- Energiaosztály: A
- Beépített előfűtő: 500 W, PTC
- Vezérlés: Ventilus Touch2 érintőképernyős panel; internetmodul a Q1 változat alapfelszereltségében
Az alábbi terméket ajánljuk még kiegészítőként
Automatikus ACF légáram-kiegyenlítés · Polisztirol hőcserélő · Touch2 vezérlés
TQD Ventilus 330 SE Q1 hővisszanyerős szellőztetőgép
Központi hővisszanyerős szellőztetőgép jellemzően 90–160 m² alapterületű épületekhez, 332 m³/h maximális légszállítással.
Ismerje meg a Ventilus rendszert!
A videó röviden bemutatja a Ventilus hővisszanyerős szellőztetőrendszer működését és előnyeit.
| 332 m³/hmaximális légszállítás |
89,3%hővisszanyerési hatásfok |
Aenergia- osztály |
ACFautomatikus kiegyenlítés |
Ajánlott alapterület: 90–160 m²
Tájékoztató jellegű ajánlás; a pontos méretezés az épület és a légtechnikai hálózat adottságai alapján történjen.
Q1: automatikusan kiegyenlített légáram
A Ventilus 330 SE Q1 automatikus ACF légáram-kiegyenlítése a Q1 kivitel saját funkciója. A készülék függőleges vagy vízszintes légcsatorna-csonk kiosztással építhető be; porszórt acéllemez háza 30 mm vastag hő- és hangszigeteléssel készül.
Hatékony hővisszanyerés és korszerű felépítés

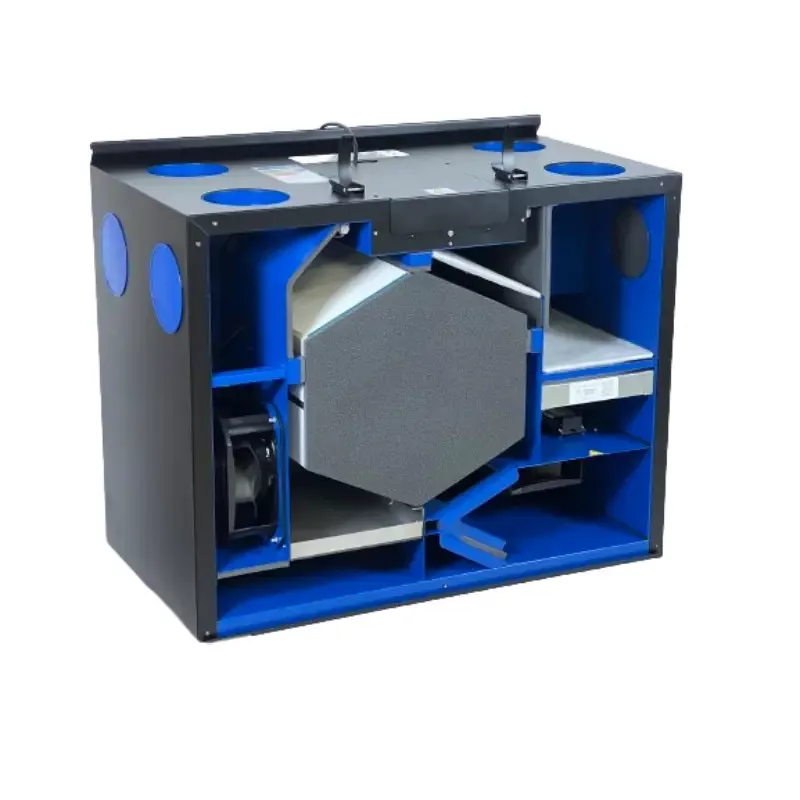

A Ventilus 330 SE Q1 polisztirol (PS) ellenáramú hőcserélővel és energiatakarékos EBM-Papst EC ventilátorokkal készül. Az automatikus nyári/téli bypass, a fagyvédelmi rendszer és az igény szerint szabályozott, 500 W-os PTC elektromos előfűtő a megbízható, egész éves működést támogatja.
| Automatikus ACF légáram-kiegyenlítés | Ellenáramú polisztirol (PS) hőcserélő |
| EBM-Papst ventilátorok EC motorral | Automatikus nyári/téli bypass Belimo szelepmozgatóval |
| Automatikus fagyvédelmi rendszer | 500 W-os PTC elektromos előfűtő |
| ISO Coarse 75% + ePM10 50% befúvási, ePM10 50% elszívási szűrés | Függőleges vagy vízszintes csonkkiosztás |
| GWC vezérlés alapfelszereltségként | Modbus RTU intelligensotthon-kommunikáció |
Ventilus Touch2 érintőképernyős vezérlés
A mellékelt vezetékes Ventilus Touch2 érintőpanelről beállítható a heti program, a bypass, a három választható fagyvédelmi mód, valamint a kandalló-, intenzív szellőztetés- és távolléti funkció. A teljesítmény 1–100% között szabályozható, három fokozat rendelhető hozzá, a kijelző pedig figyelmeztet a szűrőcsere esedékességére.
Bővíthető szabályozás
A Q1 kivitel internetmodult is tartalmaz. A rendszerhez opcionális páratartalom- és CO2-érzékelő, párásító, külső hőmérséklet-érzékelő, GWC rendszer, utófűtő és csatornahűtő csatlakoztatható. A Modbus RTU kommunikáció intelligensotthon-integrációt is lehetővé tesz.
Ellenőrzött műszaki adatok
| Modell | VENTILUS 330 SE Q1 (290) |
| Gyártói cikkszám | VENT330SEQ1 |

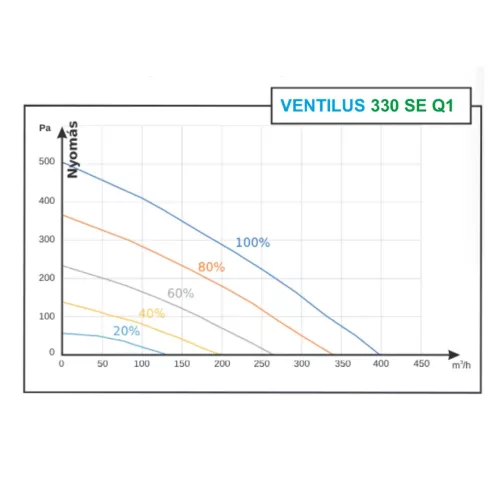

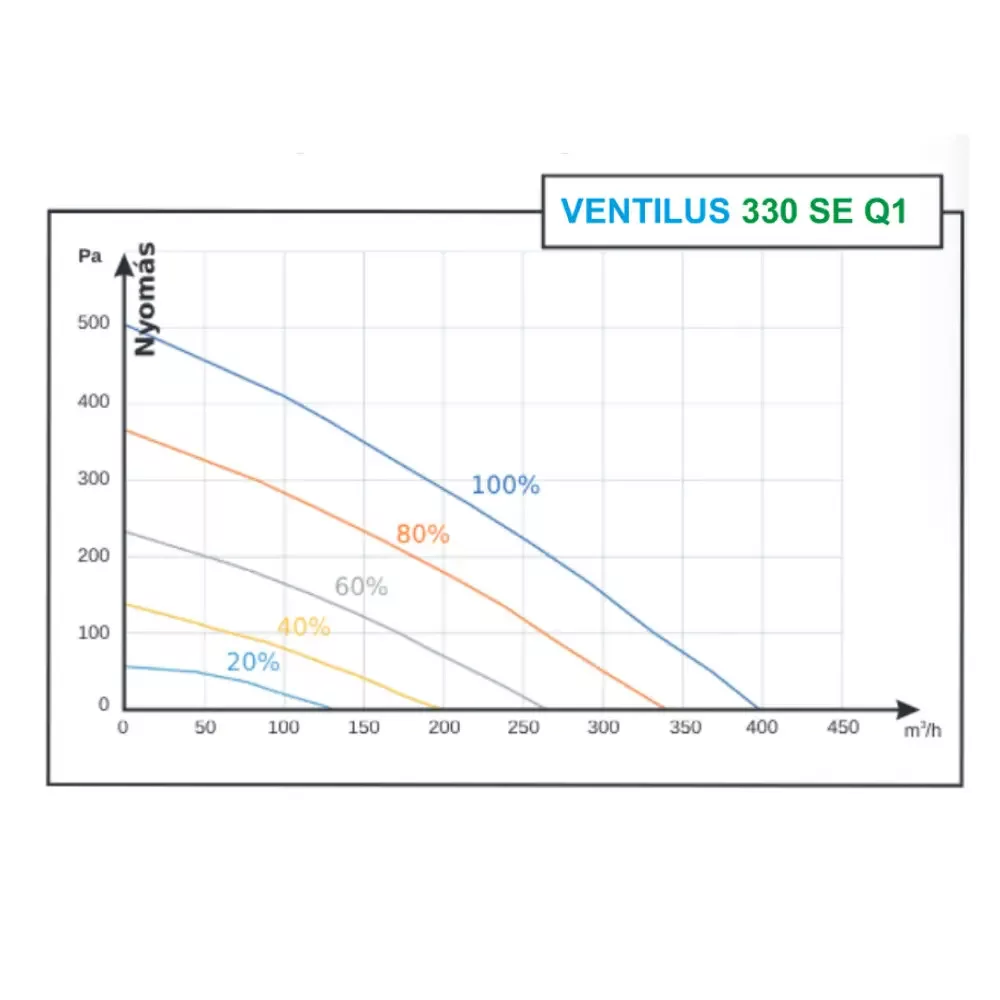

| Maximális légszállítás 100 Pa mellett | 332 m³/h |
| Ajánlott alapterület | 90–160 m² (tájékoztató jelleggel) |
| Q1 funkció | Automatikus ACF légáram-kiegyenlítés |
| Hővisszanyerő típusa | Ellenáramú polisztirol (PS) hőcserélő |

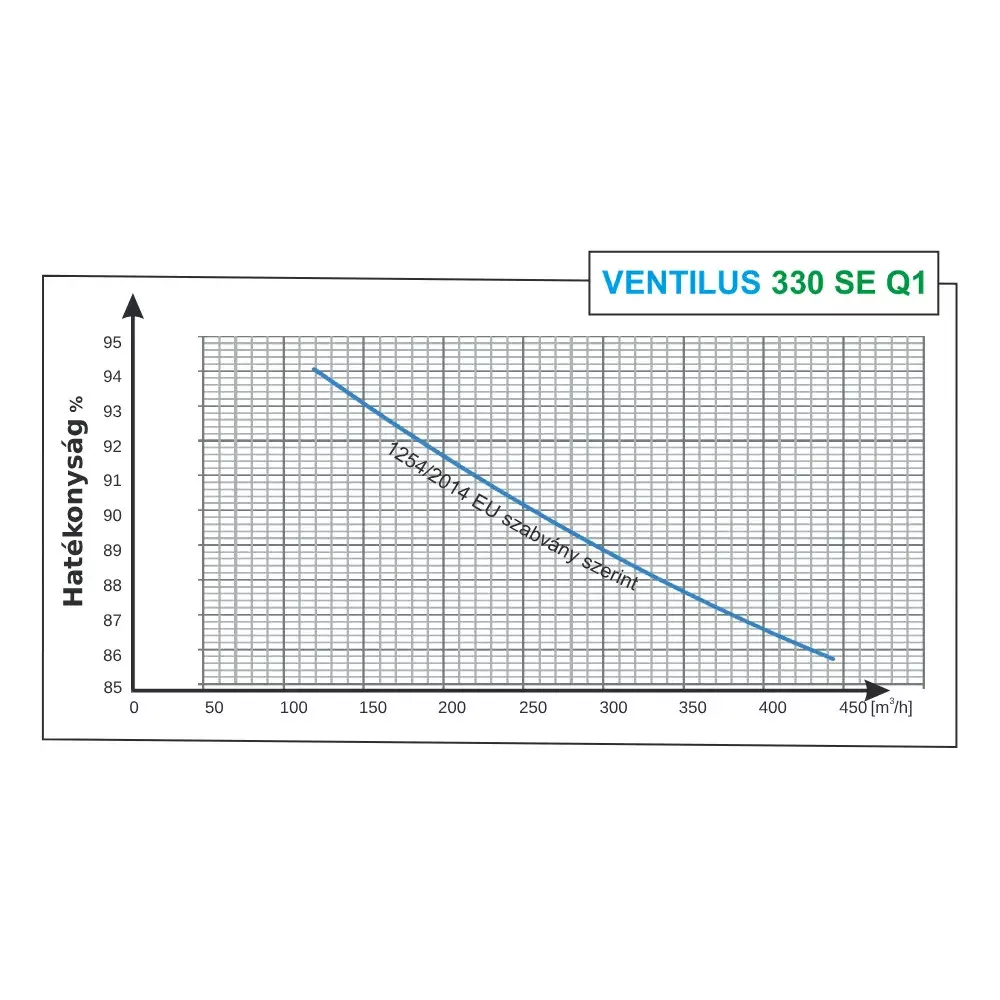

| Hővisszanyerési hatásfok | 89,3% |

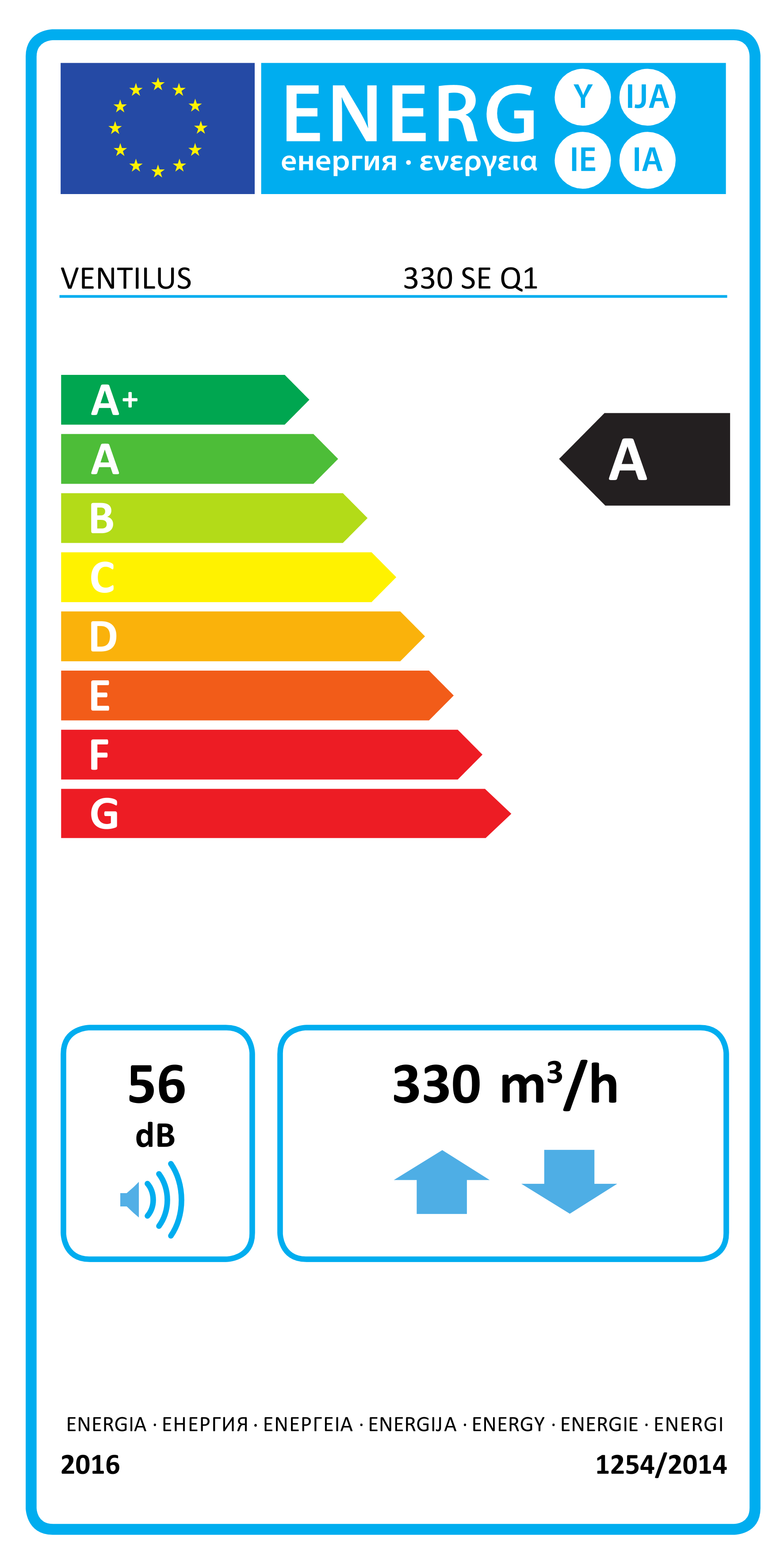

| Energiaosztály, átlagos éghajlat | A |
| Ventilátormeghajtás maximális felvett teljesítménye | 137 W |
| Hangteljesítményszint | 50 dB(A) |
| Referencia-légszállítás | 0,064 m³/s |
| Referencia-nyomáskülönbség | 50 Pa |
| Fajlagos felvett teljesítmény | 0,336 W/(m³/h) |
| Elektromos előfűtő | 500 W, PTC |
| Szűrés | Befúvás: ISO Coarse 75% + ePM10 50%; elszívás: ePM10 50%, ISO 16890 szerint |

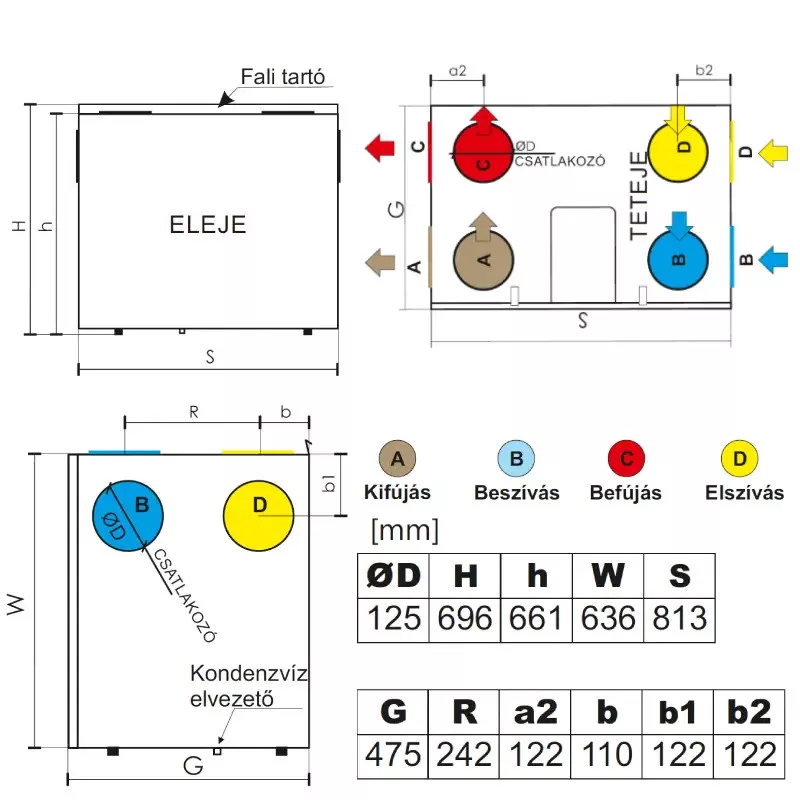

| Légcsatorna-csatlakozás | Ø125 mm, függőleges vagy vízszintes kiosztás |
| Méret (magasság × szélesség × mélység) | 636 × 813 × 475 mm |
| Tömeg | 61 kg |
| Max. belső / külső szivárgási arány | 1,3% / 2,7% |
Alapfelszereltség
- Ventilus Touch2 érintőképernyős vezérlőpanel
- Q1 internetmodul
- száraz kondenzvíz-szifon
- fali rögzítőkonzol
- 2 méteres vezérlőkábel
- RJ12 csatlakozó
- kezelési útmutató
Szakértői méretezést igényel
A megfelelő készülék, légcsatorna-hálózat és kiegészítők kiválasztása az épület adottságaitól, a szükséges légmennyiségtől és a tervezett nyomásveszteségtől függ. A rendszer tervezését, beépítését és beszabályozását bízza légtechnikai szakemberre.
A teljesítmény- és energiaadatok a VENTILUS 330 SE Q1 termékismertető adatlapján, a szerkezeti és vezérlési adatok pedig a gyártó és a Splendid termékoldalán alapulnak. Az opcionálisként megjelölt kiegészítők nem részei az alapkészletnek.
Maximális áramlási sebesség (100 Pa-nál):
Kompresszió :
Energiafogyasztás:
Előmelegítő teljesítmény:
Hálózati feszültség:
Csőcsatlakozás átmérője:
Csőcsatlakozás bekötése:
Magasság / szélesség / mélység:
Tömeg:
Szűrési osztály:
Energiaosztály:
Meghajtás:
Hővisszanyerő típusa:
Hővisszanyerés hatékonysága:
Ventilátor max. energiafogyasztása:
Hangteljesítmény szint:
Hangteljesítmény (I. szint 15%):
Áramlási sebesség referenciaérték:
Nyomáskülönbség referenciaérték:
Egység energiafogyasztása:
Belső levegőszivárgás max.:
Külső levegőszivárgás max.:
Szűrő csere figyelmeztetés:
Éves villamosenergia-fogyasztás:
Gyártó:
TQD
Cikkszám:
VENT330SEQ1
Készülék elhelyezése:
Fali
