TQD Ventilus 330 SE HR entalpiás szellőztető gép (290)
1 840 516 Ft
TQD Ventilus 330 SE HR entalpiás szellőztető gép (290)
3 havi kamatmentes részletfizetéssel is
Energiaosztály
Rendelhető
1 840 516 Ft
Gyártói Cikkszám:
VENT330SEHR
Egyéb leírás:
DWG file letöltése :
STP file letöltése :
GARANCIÁLIS FELTÉTELEK:

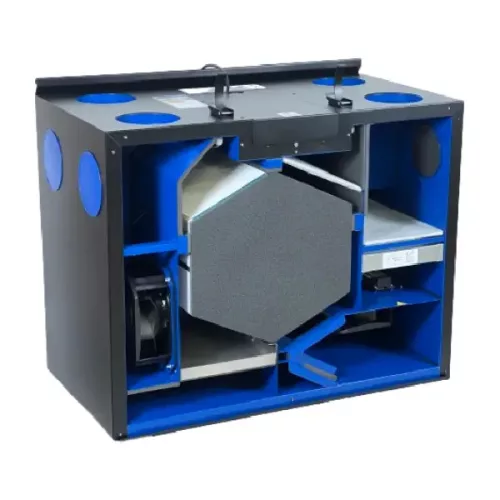

TQD Ventilus 330 SE HR entalpiás hővisszanyerős szellőztetőgép
Fali központi szellőztetőgép lakásokhoz, családi házakhoz és más, megfelelően méretezett épületekhez. Entalpiás, polisztirol ellenáramú hőcserélője a hő mellett a nedvesség egy részének visszanyerését is lehetővé teszi, míg az EBM-Papst EC ventilátorok és a Ventilus Touch2 érintőképernyős vezérlő szabályozott légcserét biztosítanak.
- Maximális légszállítás: 335 m³/h, 100 Pa mellett
- Ajánlott alapterület: 90–160 m²
- Hőcserélő: entalpiás, ellenáramú polisztirol (PS)
- Hővisszanyerési hatásfok: 76,7%
- Energiaosztály: A
- Beépített előfűtő: 500 W, PTC
- Vezérlés: Ventilus Touch2 érintőképernyős panel, heti program és 1–100%-os teljesítményszabályozás
Az alábbi terméket ajánljuk még kiegészítőként
Entalpiás PS hőcserélő · Hő- és nedvességvisszanyerés · Touch2 vezérlés
TQD Ventilus 330 SE HR entalpiás hővisszanyerős szellőztetőgép
Központi szellőztetőgép jellemzően 90–160 m² alapterületű épületekhez, 335 m³/h maximális légszállítással.

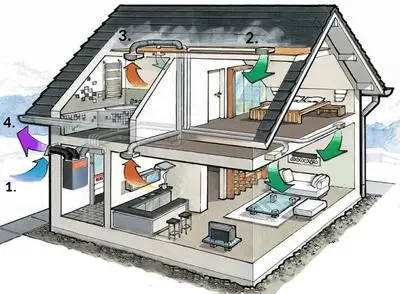

Ismerje meg a Ventilus rendszert!
A videó röviden bemutatja a Ventilus hővisszanyerős szellőztetőrendszer működését és előnyeit.
| 335 m³/hmaximális légszállítás |
76,7%hővisszanyerési hatásfok |
Aenergia- osztály |
63,5 kgkészülék- tömeg |
Ajánlott alapterület: 90–160 m²
Tájékoztató jellegű ajánlás; a pontos méretezés az épület és a légtechnikai hálózat adottságai alapján történjen.

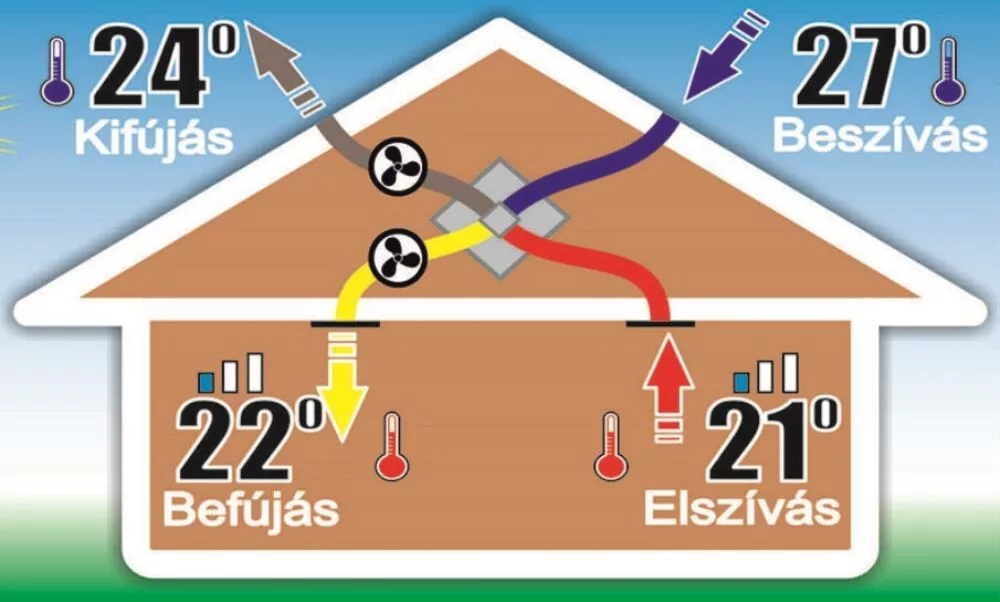

Hő- és nedvességvisszanyerés entalpiás hőcserélővel
A Ventilus 330 SE HR entalpiás hőcserélője az elszívott levegő hője mellett a nedvesség egy részét is képes átadni a befújt friss levegőnek. Ez a működés a fűtési időszakban hozzájárulhat a beltéri levegő túlzott kiszáradásának mérsékléséhez.
Korszerű, energiatakarékos felépítés

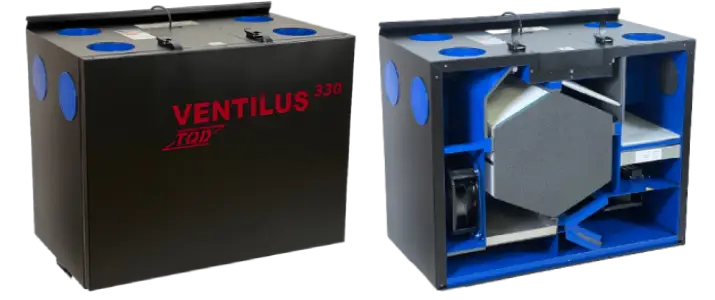

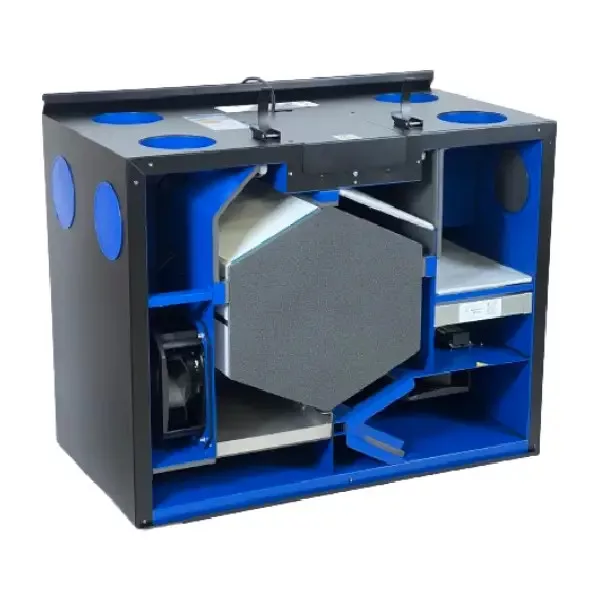

A Ventilus 330 SE HR entalpiás, ellenáramú polisztirol (PS) hőcserélővel és energiatakarékos EBM-Papst EC ventilátorokkal készül. Az automatikus nyári/téli bypass, a fagyvédelmi rendszer és az igény szerint szabályozott, 500 W-os PTC elektromos előfűtő az egész éves működést támogatja.
| Entalpiás, ellenáramú polisztirol (PS) hőcserélő | Hő- és nedvességvisszanyerés |
| EBM-Papst ventilátorok EC motorral | Automatikus nyári/téli bypass Belimo szelepmozgatóval |
| Automatikus fagyvédelmi rendszer | 500 W-os PTC elektromos előfűtő |
| ISO Coarse 75% + ePM10 50% befúvási, ePM10 50% elszívási szűrés | Függőleges vagy vízszintes csonkkiosztás |
| GWC vezérlés alapfelszereltségként | Modbus RTU intelligensotthon-kommunikáció |

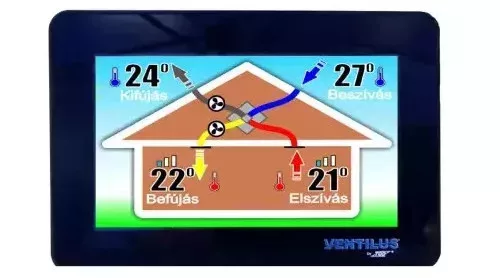

Ventilus Touch2 érintőképernyős vezérlés
A mellékelt vezetékes Ventilus Touch2 érintőpanelről beállítható a heti program, a bypass, a három választható fagyvédelmi mód, valamint a kandalló-, intenzív szellőztetés- és távolléti funkció. A teljesítmény 1–100% között szabályozható, három fokozat rendelhető hozzá, a kijelző pedig figyelmeztet a szűrőcsere esedékességére.
Bővíthető szabályozás
A rendszerhez opcionális internetmodul, páratartalom- és CO2-érzékelő, párásító, külső hőmérséklet-érzékelő, GWC rendszer, utófűtő és csatornahűtő csatlakoztatható. A Modbus RTU kommunikáció intelligensotthon-integrációt is lehetővé tesz.
Ellenőrzött műszaki adatok
| Modell | VENTILUS 330 SE HR (290) |
| Gyártói cikkszám | VENT330SEHR |

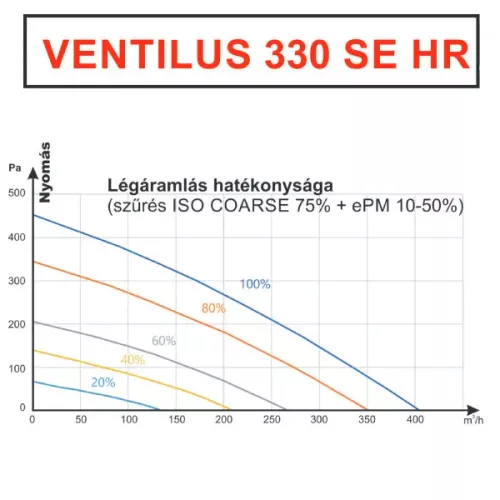

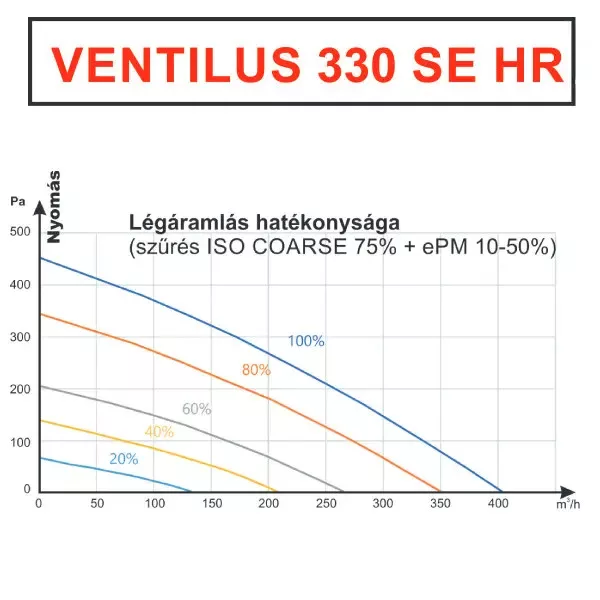

| Maximális légszállítás 100 Pa mellett | 335 m³/h |
| Nyomás 290 m³/h légszállításnál | 162 Pa |
| Ajánlott alapterület | 90–160 m² (tájékoztató jelleggel) |
| Hővisszanyerő típusa | Entalpiás, ellenáramú polisztirol (PS) hőcserélő |

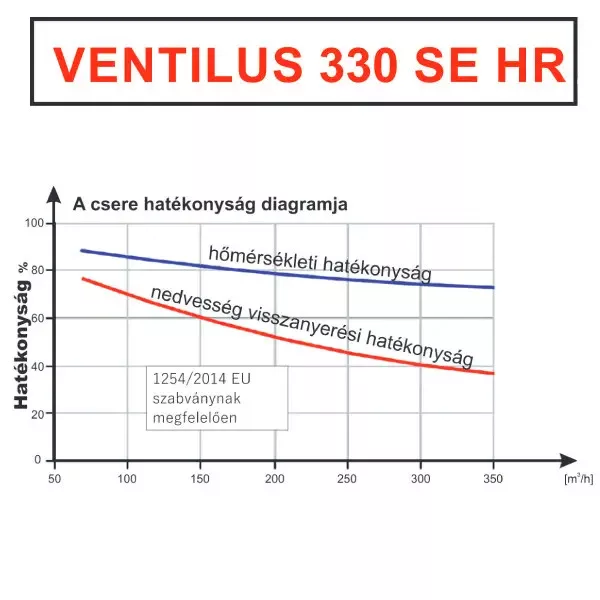

| Hővisszanyerési hatásfok | 76,7% |
| Energiaosztály, átlagos éghajlat | A |
| Készülék energiafelvétele, előfűtő nélkül | 18–123 W |
| Ventilátormeghajtás maximális felvett teljesítménye | 115 W |
| Hangteljesítményszint | 50 dB(A) |
| Hangteljesítményszint 15%-os fokozaton | 38 dB(A) |
| Referencia-légszállítás | 0,065 m³/s |
| Referencia-nyomáskülönbség | 50 Pa |
| Fajlagos felvett teljesítmény | 0,283 W/(m³/h) |
| Elektromos előfűtő | 500 W, PTC |
| Tápellátás | 230 V / 50 Hz |
| Szűrés | Befúvás: ISO Coarse 75% + ePM10 50%; elszívás: ePM10 50%, ISO 16890 szerint |

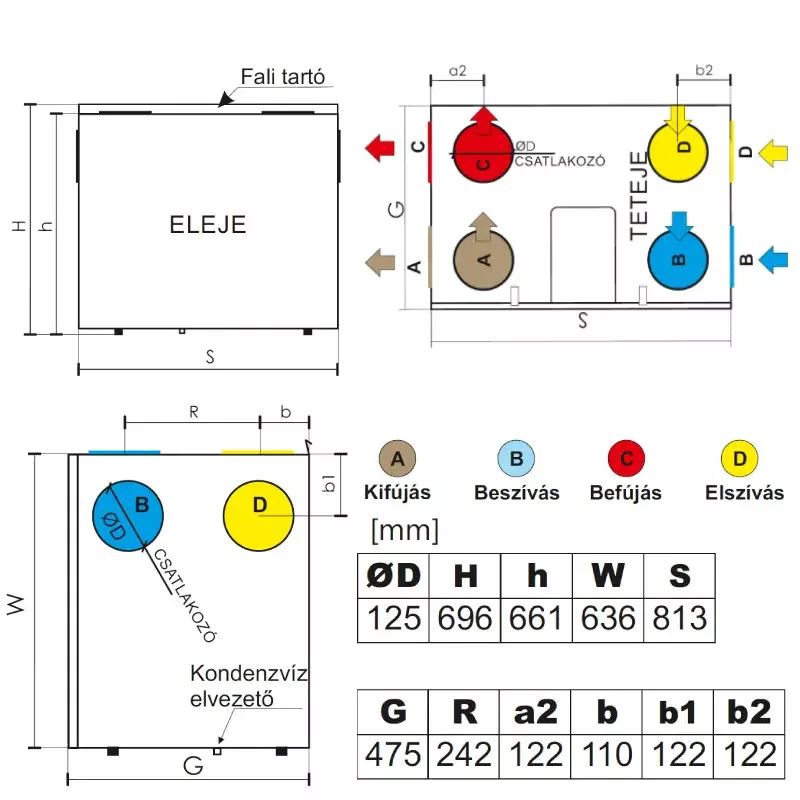

| Légcsatorna-csatlakozás | Ø125 mm, függőleges vagy vízszintes kiosztás |
| Méret (magasság × szélesség × mélység) | 636 × 813 × 475 mm |
| Tömeg | 63,5 kg |
| Max. belső / külső szivárgási arány | 1,3% / 2,7% |
Alapfelszereltség
- Ventilus Touch2 érintőképernyős vezérlőpanel
- száraz kondenzvíz-szifon
- fali rögzítőkonzol
- 2 méteres vezérlőkábel
- RJ12 csatlakozó
- kezelési útmutató
Szakértői méretezést igényel
A megfelelő készülék, légcsatorna-hálózat és kiegészítők kiválasztása az épület adottságaitól, a szükséges légmennyiségtől és a tervezett nyomásveszteségtől függ. A rendszer tervezését, beépítését és beszabályozását bízza légtechnikai szakemberre.
A teljesítmény- és energiaadatok a VENTILUS 330 SE HR termékismertető adatlapján, a szerkezeti és vezérlési adatok pedig a gyártó és a Splendid termékoldalán alapulnak. Az opcionálisként megjelölt kiegészítők nem részei az alapkészletnek.
Maximális áramlási sebesség (100 Pa-nál):
Kompresszió :
Energiafogyasztás:
Előmelegítő teljesítmény:
Hálózati feszültség:
Csőcsatlakozás átmérője:
Csőcsatlakozás bekötése:
Magasság / szélesség / mélység:
Tömeg:
Szűrési osztály:
Energiaosztály:
Meghajtás:
Hővisszanyerő típusa:
Hővisszanyerés hatékonysága:
Ventilátor max. energiafogyasztása:
Hangteljesítmény szint:
Hangteljesítmény (I. szint 15%):
Áramlási sebesség referenciaérték:
Nyomáskülönbség referenciaérték:
Egység energiafogyasztása:
Belső levegőszivárgás max.:
Külső levegőszivárgás max.:
Szűrő csere figyelmeztetés:
Éves villamosenergia-fogyasztás:
Gyártó:
TQD
Cikkszám:
VENT330SEHR
Készülék elhelyezése:
Fali
Tömeg:
64 kg/db
- Maximális áramlási sebesség (100 Pa mellett): 335 m³/h
- Kompresszió (330 m³/h mellett): 162 Pa
- Energiafogyasztás: 18–123 W
- Előmelegítő teljesítménye: 500 W
- Hálózati feszültség: 230 V / 50 Hz
- Csőcsatlakozás átmérője: 125 mm
- Csőcsatlakozás bekötése: függőleges / vízszintes (falra szerelés módja)
- Méret (Ma × Szé × Mé): 636 × 813 × 475 mm
- Súly: 61 kg
- Ajánlott házterület: 90–160 m²
- Energiaosztály: A
- Rendszertípus: ellenáramú hőcserélő
- Meghajtás: fokozatmentes ventilátor-sebességszabályozó rendszer
- Hővisszanyerés hatékonysága (EU 1254/2014): 76,7 %
- Ventilátor max. energiafogyasztása: 115 W
- Hangteljesítmény szint Lwa: 50 dB (A)
- Hangteljesítmény szint I. fokozat (15 %): 38 dB (A)
- Áramlási sebesség referenciaérték: 0,065 m³/s
- Nyomáskülönbség referenciaérték: 50 Pa
- Egység energiafogyasztása: 0,283 W / (m³/h)
- Belső levegőszivárgás max. foka: 1,3 % / h
- Külső levegőszivárgás max. foka: 2,7 %
- Szűrőcsere-riasztás: automatikus jelzés a vezérlőn
- Éves villamosenergia-fogyasztás: 3,01 kWh
- Éves fűtési megtakarítás (mérsékelt övezet): 45,4 kWh
