TQD Ventilus 330 SE fali szellőztető gép (290)
1 677 638 Ft
TQD Ventilus 330 SE fali szellőztető gép (290)
3 havi kamatmentes részletfizetéssel is
Energiaosztály
Rendelhető
1 677 638 Ft
Gyártói Cikkszám:
VENT330SE
DWG file letöltése :
STP file letöltése :
GARANCIÁLIS FELTÉTELEK:
TQD Ventilus 330 SE hővisszanyerős szellőztetőgép
Fali központi szellőztetőgép lakásokhoz, családi házakhoz és más, megfelelően méretezett épületekhez. Polisztirol ellenáramú hőcserélője, energiatakarékos EBM-Papst EC ventilátorai és Ventilus Touch2 érintőképernyős vezérlője szabályozott, hővisszanyerős légcserét biztosít.
- Légszállítás 100 Pa mellett: 332 m³/h
- Ajánlott alapterület: 90–160 m²
- Hővisszanyerési hatásfok: 89,3%
- Energiaosztály: A
- Beépített előfűtő: 500 W
- Vezérlés: Ventilus Touch2 érintőképernyős panel, heti program és 1–100%-os teljesítményszabályozás
Az alábbi terméket ajánljuk még kiegészítőként
Polisztirol hőcserélő · Rugalmas csonkkiosztás · Touch2 vezérlés
TQD Ventilus 330 SE hővisszanyerős szellőztetőgép
Központi szellőztetőgép jellemzően 90–160 m² alapterületű épületekhez, 332 m³/h légszállítással 100 Pa mellett.
Ismerje meg a Ventilus rendszert!
A videó röviden bemutatja a Ventilus hővisszanyerős szellőztetőrendszer működését és előnyeit.
| 332 m³/h légszállítás 100 Pa mellett |
89,3% hővisszanyerési hatásfok |
A energia- osztály |
61 kg készülék- tömeg |
Ajánlott alapterület: 90–160 m²
Tájékoztató jellegű ajánlás; a pontos méretezés az épület és a légtechnikai hálózat adottságai alapján történjen.
Sokoldalú megoldás lakásokhoz és családi házakhoz
A Ventilus 330 SE függőleges vagy vízszintes légcsatorna-csonk kiosztással építhető be. Porszórt acéllemez háza 30 mm vastag hő- és hangszigetelést kapott, ezért új építésnél és korszerűsítésnél egyaránt rugalmasan elhelyezhető.
Hatékony hővisszanyerés és korszerű felépítés
A gyártó jelenlegi termékleírása szerint a Ventilus 330 SE polisztirol (PS) ellenáramú hőcserélővel készül. Az energiatakarékos EBM-Papst EC ventilátorokat automatikus nyári/téli bypass, fagyvédelmi rendszer és 500 W-os, automatikusan szabályozott PTC elektromos előfűtő egészíti ki.
| Ellenáramú polisztirol (PS) hőcserélő | EBM-Papst ventilátorok EC motorral |
| Automatikus nyári/téli bypass Belimo szelepmozgatóval | Automatikus fagyvédelmi rendszer |
| 500 W-os PTC elektromos előfűtő | ISO Coarse 75% + ePM10 50% befúvási szűrés |
| Függőleges vagy vízszintes csonkkiosztás | GWC vezérlés és Modbus RTU támogatás |
Ventilus Touch2 érintőképernyős vezérlés
A mellékelt vezetékes Ventilus Touch2 érintőpanelről beállítható a heti program, a bypass, a három választható fagyvédelmi mód, valamint a kandalló-, intenzív szellőztetés- és távolléti funkció. A teljesítmény 1–100% között szabályozható, három fokozat rendelhető hozzá, a kijelző pedig figyelmeztet a szűrőcsere esedékességére.
Bővíthető szabályozás
A rendszerhez opcionális páratartalom- és CO2-érzékelő, párásító, külső hőmérséklet-érzékelő, GWC rendszer, utófűtő, csatornahűtő és internetmodul csatlakoztatható. A Modbus RTU kommunikáció intelligensotthon-integrációt is lehetővé tesz.
Ellenőrzött műszaki adatok
| Modell | VENTILUS 330 SE – gyártói 290-es termékcsalád |
| Gyártói cikkszám | VENT330SE |
| Légszállítás 100 Pa mellett | 332 m³/h |
| Ajánlott alapterület | 90–160 m² (tájékoztató jelleggel) |
| Hővisszanyerő típusa | Ellenáramú polisztirol (PS) hőcserélő |
| Hővisszanyerési hatásfok | 89,3% |
| Energiaosztály, átlagos éghajlat | A |
| Energiafogyasztás az előfűtő nélkül | 18–145 W |
| Ventilátor maximális energiafogyasztása | 137 W |
| Hangteljesítményszint | 50 dB(A) |
| Referencia-légszállítás | 0,064 m³/s |
| Referencia-nyomáskülönbség | 50 Pa |
| Fajlagos felvett teljesítmény | 0,336 W/(m³/h) |
| Elektromos előfűtő | 500 W, PTC |
| Befúvási szűrés | ISO Coarse 75% + ePM10 50% |
| Elszívási szűrés | ePM10 50% |
| Légcsatorna-csatlakozás | Ø125 mm, függőleges vagy vízszintes kiosztás |
| Méret (magasság × szélesség × mélység) | 636 × 813 × 475 mm |
| Tömeg | 61 kg |
| Max. belső / külső szivárgási arány | 1,3% / 2,7% |
Alapfelszereltség
- Ventilus Touch2 érintőképernyős vezérlőpanel
- száraz kondenzvíz-szifon
- fali rögzítőkonzol
- 2 méteres vezérlőkábel
- RJ12 csatlakozó
- kezelési útmutató
Szakértői méretezést igényel
A megfelelő készülék, légcsatorna-hálózat és kiegészítők kiválasztása az épület adottságaitól, a szükséges légmennyiségtől és a tervezett nyomásveszteségtől függ. A rendszer tervezését, beépítését és beszabályozását bízza légtechnikai szakemberre.
A termékadatok a Splendid Webshop VENT330SE műszaki adatain, a szerkezeti és vezérlési információk pedig a gyártó Ventilus 330 SE / 290 termékoldalán alapulnak. Az opcionális kiegészítők nem részei az alapkészletnek.
Maximális áramlási sebesség (100 Pa-nál):
Kompresszió :
Energiafogyasztás:
Előmelegítő teljesítmény:
Hálózati feszültség:
Csőcsatlakozás átmérője:
Csőcsatlakozás bekötése:
Magasság / szélesség / mélység:
Tömeg:
Szűrési osztály:
Energiaosztály:
Meghajtás:
Hővisszanyerő típusa:
Hővisszanyerés hatékonysága:
Ventilátor max. energiafogyasztása:
Hangteljesítmény szint:
Hangteljesítmény (I. szint 15%):
Áramlási sebesség referenciaérték:
Nyomáskülönbség referenciaérték:
Egység energiafogyasztása:
Belső levegőszivárgás max.:
Külső levegőszivárgás max.:
Szűrő csere figyelmeztetés:
Éves villamosenergia-fogyasztás:
Gyártó:
TQD
Cikkszám:
VENT330SE
Készülék elhelyezése:
Fali
Tömeg:
61 kg/db
1. Maximális áramlási sebesség (100 Pa mellett): 332 m3/h
2. Kompresszió (290 m3/h mellett): 165 Pa
3. Energiafogyasztás: 18-145 W
4. Az előmelegítő teljesítménye: 500 W
5. Hálózati feszültség: 230 V/50 Hz
6. Csőcsatlakozó átmérője: 125 mm
7. Csőcsatlakozás bekötése (falra szerelés módja): függőleges / vízszintes
8. Magasság / Szélesség / Mélység: 636/813/475 mm
9. Súly: 61 kg
10. Ház területe: 90-160 m2
11. Energiaosztály: A
12. Rendszertípus: ellenáramú hőcserélő
13. Meghajtás: fokozatmentes ventilátor sebességszabályozó rendszer

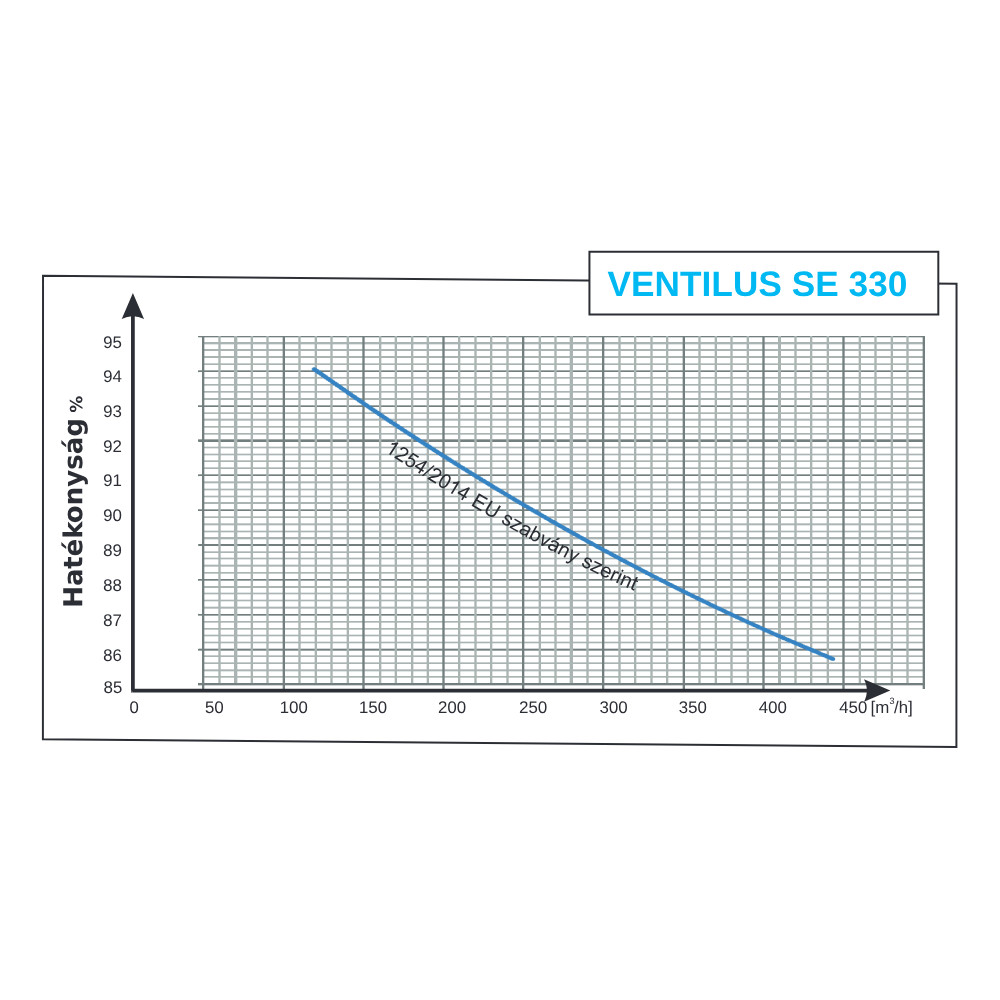

14. Hővisszanyerés hatékonysága az EU 1254/2014 szerint: 89,3%
15. Ventilátor max. energiafogyasztása: 137 W
16. Hangteljesítmény szint Lwa: 50 dB(A)
17. Hangteljesítmény szint Lwa I. szint (15%): 39 dB(A)
18. Áramlási sebesség referenciaérték: 0,064 m3/s
19. Nyomáskülönbség referenciaérték: 50 Pa
20. Egység energiafogyasztása: 0,336 W(m3/h)
21. Belső levegőszivárgás maximális foka: 1.3%
22. Külső levegőszivárgás maximális foka: 2.7%
23. Információ a szűrők cseréjének szükségességéről: a vezérlőn riasztás formájában
24. Éves villamosenergia-fogyasztás: 3,49 kWh
25. Éves megtakarítás a fűtésben a mérsékelt övezetben: 46,11 kWh
