Ventilus 650 SE Q1 szellőztető gép
2 052 257 Ft
Ventilus 650 SE Q1 szellőztető gép
3 havi kamatmentes részletfizetéssel is
Energiaosztály
Raktáron
2 052 257 Ft
Gyártói Cikkszám:
VENT650SEQ1
Egyéb leírás:
DWG file letöltése :
STP file letöltése :
GARANCIÁLIS FELTÉTELEK:

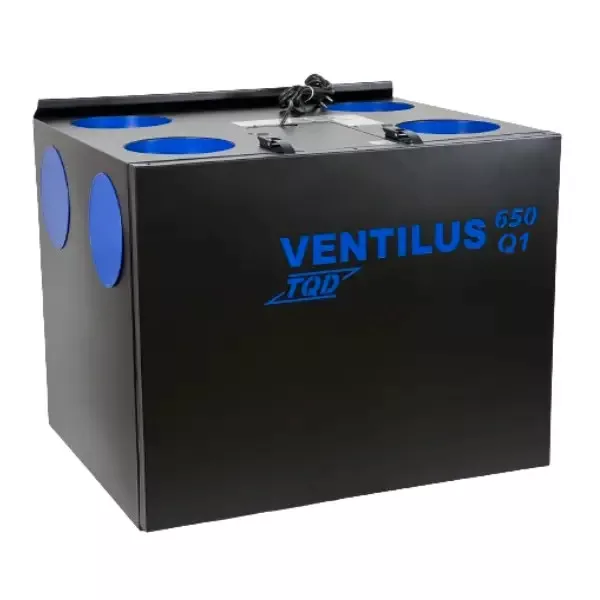

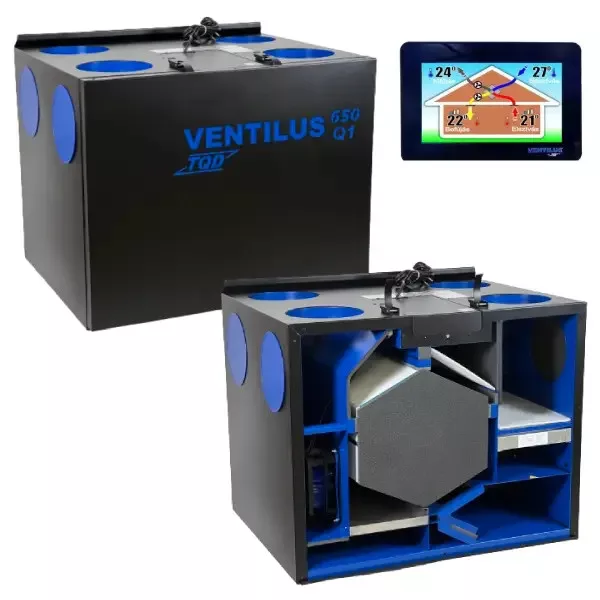

TQD Ventilus 650 SE Q1 hővisszanyerős szellőztetőgép
Nagy teljesítményű, automatikus légáram-kiegyenlítéssel rendelkező központi szellőztetőgép. A készülék legfeljebb 655 m³/h légszállítást biztosít 100 Pa mellett, miközben az ACF rendszer automatikusan egyensúlyban tartja a befújt és elszívott levegő mennyiségét.
Ajánlott alapterület: 200–330 m²
Tájékoztató jellegű érték; a pontos készülékválasztáshoz légtechnikai méretezés szükséges.
- ACF automatikus légáram-kiegyenlítés
- ellenáramú polisztirol hőcserélő, 86,3%-os hővisszanyerési hatásfokkal
- Ventilus Touch2 érintőképernyős vezérlőpanel
- internetmodul a Q1-változat alapfelszereltségében
- 500 W-os PTC elektromos előfűtő és automatikus fagyvédelem
- Modbus RTU kommunikáció és GWC vezérlés
Az alábbi terméket ajánljuk még kiegészítőként
ACF légáram-kiegyenlítés · Internetmodul · Touch2 vezérlés
TQD Ventilus 650 SE Q1 hővisszanyerős szellőztetőgép
Fali központi szellőztetőgép jellemzően 200–330 m² alapterületű épületekhez, 655 m³/h maximális légszállítással és automatikus ACF légáram-kiegyenlítéssel.
Ismerje meg a Ventilus rendszert!
A videó röviden bemutatja a Ventilus hővisszanyerős szellőztetőrendszer működését és előnyeit.
| 655 m³/hmaximális légszállítás |
86,3%hővisszanyerési hatásfok |
ACFautomatikus kiegyenlítés |
Aenergia- osztály |
Ajánlott alapterület: 200–330 m²
Tájékoztató jellegű ajánlás; a pontos méretezés az épület és a légtechnikai hálózat adottságai alapján történjen.
Q1 technológia: automatikusan kiegyenlített légáram
A Q1-változat ACF rendszere folyamatosan kiegyenlíti a befúvási és elszívási légmennyiséget. A nyomásérzékelők a szellőztetőhálózat változó ellenállása mellett is segítenek fenntartani a beállított légáramokat, ami támogatja a rendszer pontos és stabil működését.
Korszerű, energiatakarékos felépítés

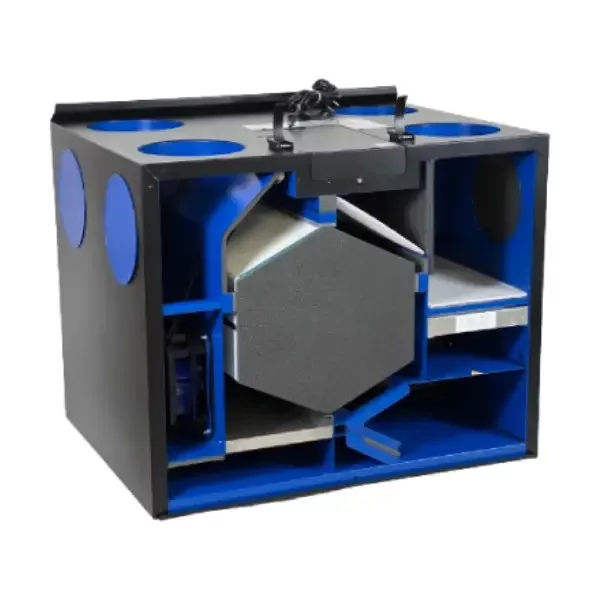

A Ventilus 650 SE Q1 ellenáramú polisztirol (PS) hőcserélővel és energiatakarékos EBM-Papst EC ventilátorokkal készül. Az automatikus nyári/téli bypass, a fagyvédelmi rendszer és az igény szerint szabályozott, 500 W-os PTC elektromos előfűtő az egész éves működést támogatja. A porszórt acélburkolatban 30 mm vastag hő- és hangszigetelés található.
| ACF automatikus légáram-kiegyenlítés | Ellenáramú polisztirol (PS) hőcserélő |
| 86,3%-os hővisszanyerési hatásfok | EBM-Papst ventilátorok EC motorral |
| Automatikus nyári/téli bypass Belimo szelepmozgatóval | Automatikus fagyvédelmi rendszer |
| 500 W-os PTC elektromos előfűtő | ISO Coarse 75% + ePM10 50% befúvási szűrés |
| Internetmodul a Q1 alapfelszereltségében | Modbus RTU intelligensotthon-kommunikáció |

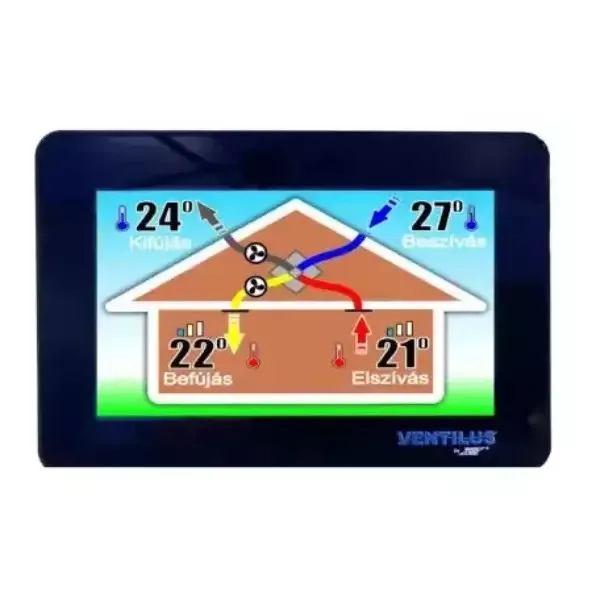

Ventilus Touch2 érintőképernyős vezérlés
A mellékelt vezetékes Ventilus Touch2 érintőpanelről beállítható a heti program, a bypass, a három választható fagyvédelmi mód, valamint a kandalló-, intenzív szellőztetés- és távolléti funkció. A teljesítmény 1–100% között szabályozható, három fokozat rendelhető hozzá, a kijelző pedig figyelmeztet a szűrőcsere esedékességére.
Internetes elérés és bővíthető szabályozás
A Q1-változat alapfelszereltségéhez internetmodul tartozik, amely telefonról, táblagépről vagy számítógépről is lehetővé teszi a rendszer elérését. A szabályozás páratartalom- és CO2-érzékelővel, párásítóval, külső hőmérséklet-érzékelővel, GWC rendszerrel, utófűtővel és csatornahűtővel is bővíthető. A Modbus RTU kommunikáció intelligensotthon-integrációt tesz lehetővé.
Ellenőrzött műszaki adatok
| Modell | VENTILUS 650 SE Q1 |
| Gyártói cikkszám | VENT650SEQ1 |

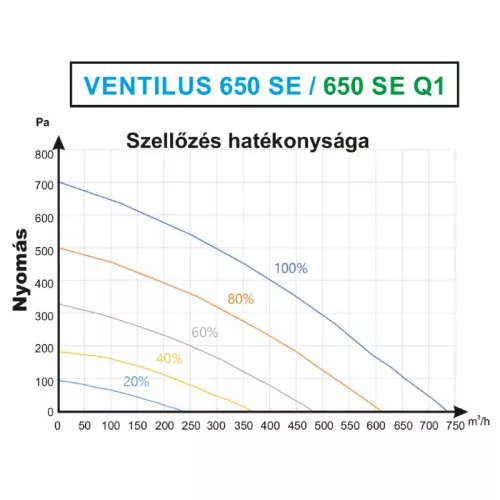

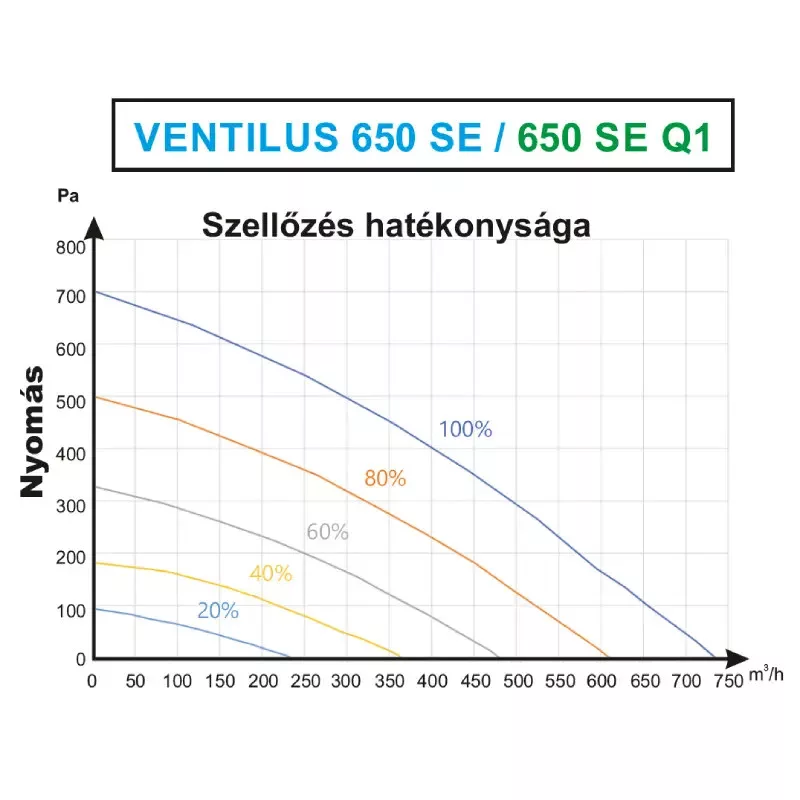

| Maximális légszállítás 100 Pa mellett | 655 m³/h |
| Nyomás 590 m³/h légszállításnál | 172 Pa |
| Ajánlott alapterület | 200–330 m² (tájékoztató jelleggel) |
| Q1 funkció | ACF automatikus légáram-kiegyenlítés |
| Hővisszanyerő típusa | Ellenáramú polisztirol (PS) hőcserélő |

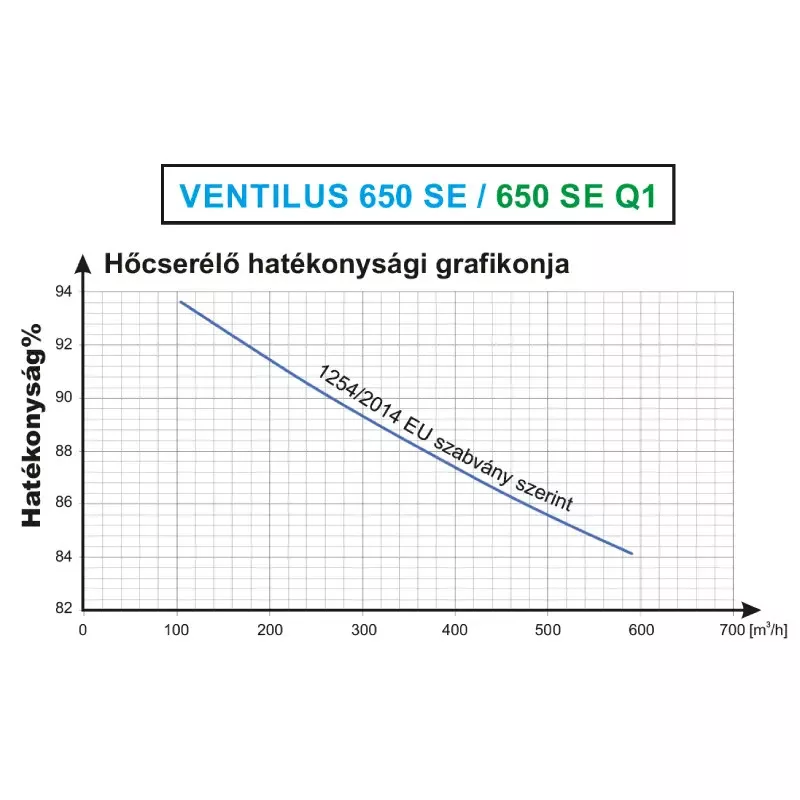

| Hővisszanyerési hatásfok | 86,3% |
| Energiaosztály, átlagos éghajlat | A |
| Készülék energiafelvétele, előfűtő nélkül | 27–273 W |
| Ventilátormeghajtás maximális felvett teljesítménye | 268 W |
| Hangteljesítményszint | 63 dB(A) |
| Hangteljesítményszint 15%-os fokozaton | 43 dB(A) |
| Referencia-légszállítás | 0,127 m³/s |
| Referencia-nyomáskülönbség | 50 Pa |
| Fajlagos felvett teljesítmény | 0,286 W/(m³/h) |
| Elektromos előfűtő | 500 W, PTC |
| Tápellátás | 230 V / 50 Hz |
| Szűrés | Befúvás: ISO Coarse 75% + ePM10 50%; elszívás: ePM10 50%, ISO 16890 szerint |

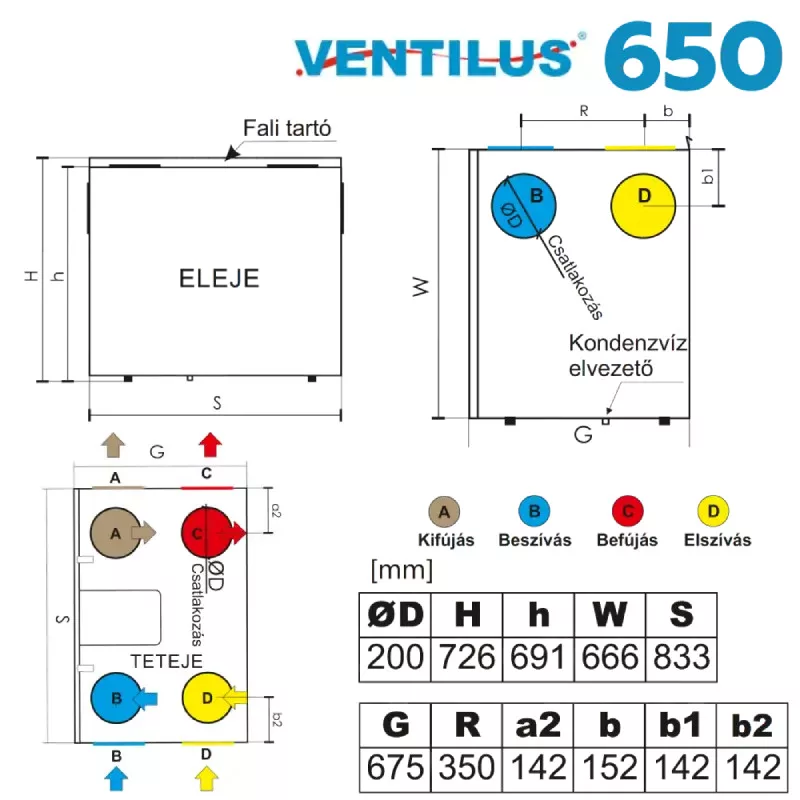

| Légcsatorna-csatlakozás | Ø200 mm, függőleges vagy vízszintes kiosztás |
| Méret (magasság × szélesség × mélység) | 636 × 833 × 675 mm |
| Tömeg | 62,5 kg |
| Max. belső / külső szivárgási arány | 1,3% / 2,7% |
Alapfelszereltség
- Ventilus Touch2 érintőképernyős vezérlőpanel
- ACF automatikus légáram-kiegyenlítő rendszer
- internetmodul
- száraz kondenzvíz-szifon
- fali rögzítőkonzol
- 2 méteres vezérlőkábel
- RJ12 csatlakozó
- kezelési útmutató
Szakértői méretezést igényel
A megfelelő készülék, légcsatorna-hálózat és kiegészítők kiválasztása az épület adottságaitól, a szükséges légmennyiségtől és a tervezett nyomásveszteségtől függ. A rendszer tervezését, beépítését és beszabályozását bízza légtechnikai szakemberre.
A teljesítmény-, méret- és felszereltségi adatok a VENTILUS 650 SE Q1 gyártói termékadatlapján, valamint a Ventilus és a Splendid termékoldalán alapulnak. Az opcionálisként megjelölt kiegészítők nem részei az alapkészletnek.
Maximális áramlási sebesség (100 Pa-nál):
Kompresszió :
Energiafogyasztás:
Előmelegítő teljesítmény:
Hálózati feszültség:
Csőcsatlakozás átmérője:
Csőcsatlakozás bekötése:
Magasság / szélesség / mélység:
Tömeg:
Szűrési osztály:
Energiaosztály:
Hővisszanyerő típusa:
Hővisszanyerés hatékonysága:
Ventilátor max. energiafogyasztása:
Hangteljesítmény szint:
Hangteljesítmény (I. szint 15%):
Áramlási sebesség referenciaérték:
Nyomáskülönbség referenciaérték:
Egység energiafogyasztása:
Belső levegőszivárgás max.:
Külső levegőszivárgás max.:
Szűrő csere figyelmeztetés:
Éves villamosenergia-fogyasztás:
Éves megtakarítás:
Gyártó:
TQD
Cikkszám:
VENT650SEQ1
Készülék elhelyezése:
Fali
Tömeg:
63 kg/db
