TQD Ventilus 650 SE HR entalpiás szellőztető gép
2 198 846 Ft
TQD Ventilus 650 SE HR entalpiás szellőztető gép
3 havi kamatmentes részletfizetéssel is
Energiaosztály
Rendelhető
2 198 846 Ft
Gyártói Cikkszám:
VENT650SEHR
Egyéb leírás:
DWG file letöltése :
STP file letöltése :
GARANCIÁLIS FELTÉTELEK:

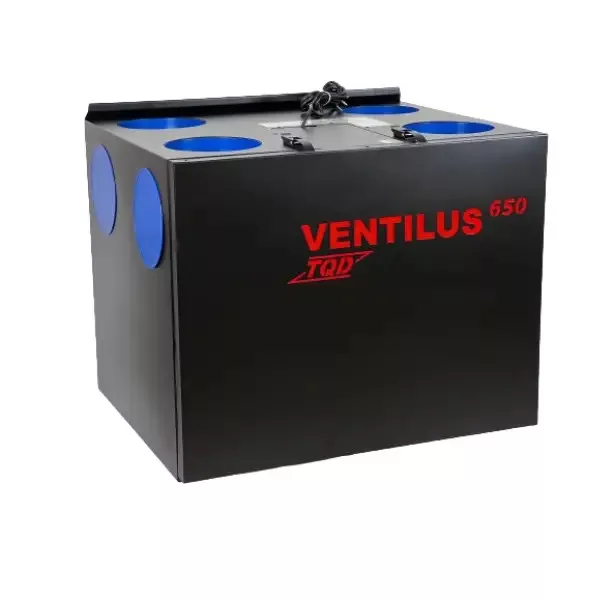

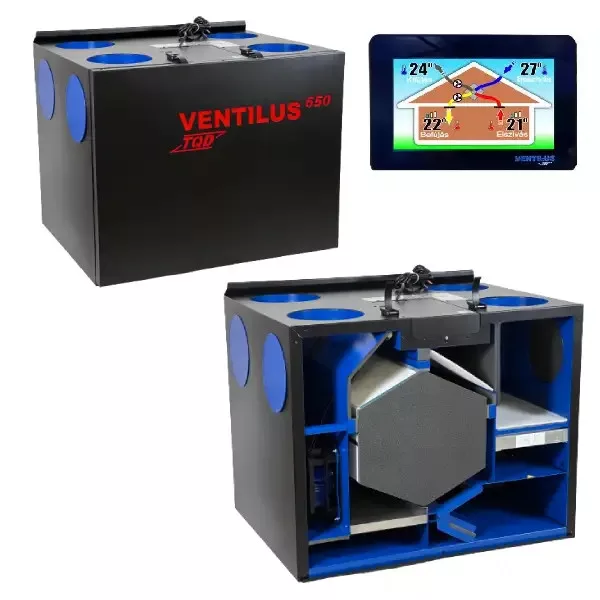

TQD Ventilus 650 SE HR entalpiás hővisszanyerős szellőztetőgép
Nagy teljesítményű központi szellőztetőgép entalpiás hőcserélővel. A Ventilus 650 SE HR nemcsak a hő, hanem a távozó levegő nedvességtartalmának egy részét is visszanyeri, ezáltal mérsékelheti a belső levegő téli kiszáradását.
Ajánlott alapterület: 200–330 m²
Tájékoztató jellegű érték; a pontos készülékválasztáshoz légtechnikai méretezés szükséges.
- 668 m³/h maximális légszállítás 100 Pa mellett
- ellenáramú entalpiás hőcserélő hő- és részleges nedvesség-visszanyeréssel
- 73,5%-os, EPREL-ben regisztrált hővisszanyerési hatásfok
- Ventilus Touch2 érintőképernyős vezérlőpanel
- 500 W-os PTC elektromos előfűtő és automatikus fagyvédelem
- Modbus RTU kommunikáció és GWC vezérlés
Az alábbi terméket ajánljuk még kiegészítőként
Entalpiás hőcserélő · Hő- és nedvesség-visszanyerés · Touch2 vezérlés
TQD Ventilus 650 SE HR entalpiás szellőztetőgép
Fali központi szellőztetőgép jellemzően 200–330 m² alapterületű épületekhez, 668 m³/h maximális légszállítással és részleges nedvesség-visszanyeréssel.
Ismerje meg a Ventilus rendszert!
A videó röviden bemutatja a Ventilus hővisszanyerős szellőztetőrendszer működését és előnyeit.
| 668 m³/hmaximális légszállítás |
HRentalpiás hőcserélő |
73,5%hővisszanyerési hatásfok |
Aenergia- osztály |
Ajánlott alapterület: 200–330 m²
Tájékoztató jellegű ajánlás; a pontos méretezés az épület és a légtechnikai hálózat adottságai alapján történjen.
Entalpiás hőcserélő a kiegyensúlyozottabb téli komfortért
Az ellenáramú entalpiás hőcserélő a távozó levegő hőenergiája mellett annak nedvességtartalmából is visszanyer egy részt, és azt a beáramló friss levegőnek adja át. Ez mérsékelheti a fűtési időszakban gyakran tapasztalható túlzott páraveszteséget és a belső levegő kiszáradását, miközben a légáramok elkülönítve maradnak.
Korszerű, energiatakarékos felépítés

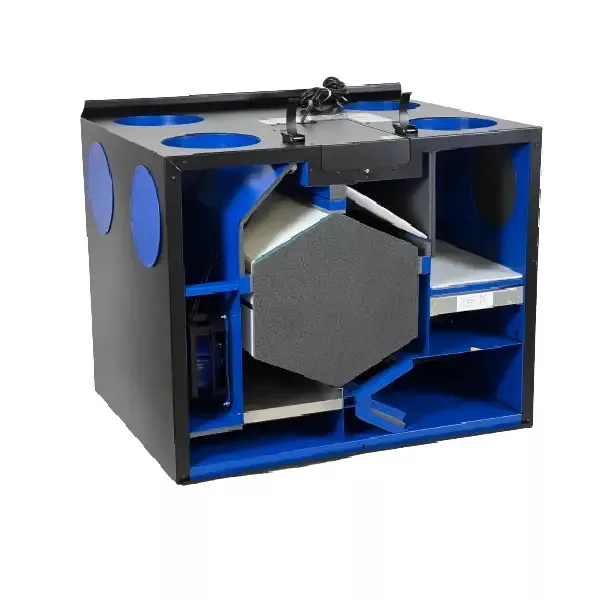

A Ventilus 650 SE HR entalpiás, ellenáramú hőcserélővel és energiatakarékos EBM-Papst EC ventilátorokkal készül. Az automatikus nyári/téli bypass, a fagyvédelmi rendszer és az igény szerint szabályozott, 500 W-os PTC elektromos előfűtő az egész éves működést támogatja. A porszórt acélburkolatban 30 mm vastag hő- és hangszigetelés található.
| Ellenáramú entalpiás hőcserélő | Hő- és részleges nedvesség-visszanyerés |
| EBM-Papst ventilátorok EC motorral | Automatikus nyári/téli bypass Belimo szelepmozgatóval |
| Automatikus fagyvédelmi rendszer | 500 W-os PTC elektromos előfűtő |
| ISO Coarse 75% + ePM10 50% befúvási szűrés | Függőleges vagy vízszintes csonkkiosztás |
| GWC vezérlés alapfelszereltségként | Modbus RTU intelligensotthon-kommunikáció |

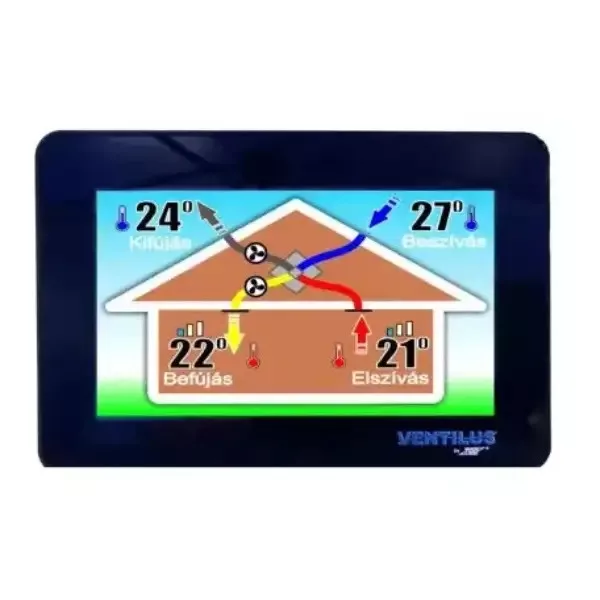

Ventilus Touch2 érintőképernyős vezérlés
A mellékelt vezetékes Ventilus Touch2 érintőpanelről beállítható a heti program, a bypass, a három választható fagyvédelmi mód, valamint a kandalló-, intenzív szellőztetés- és távolléti funkció. A teljesítmény 1–100% között szabályozható, három fokozat rendelhető hozzá, a kijelző pedig figyelmeztet a szűrőcsere esedékességére.
Bővíthető szabályozás
A rendszerhez opcionális internetmodul, páratartalom- és CO2-érzékelő, párásító, külső hőmérséklet-érzékelő, GWC rendszer, utófűtő és csatornahűtő csatlakoztatható. A Modbus RTU kommunikáció intelligensotthon-integrációt is lehetővé tesz.
Ellenőrzött műszaki adatok
| Modell | VENTILUS 650 SE HR |
| Gyártói cikkszám | VENT650SEHR |
| Maximális légszállítás 100 Pa mellett | 668 m³/h |
| EPREL-ben regisztrált maximális légszállítás | 650 m³/h |

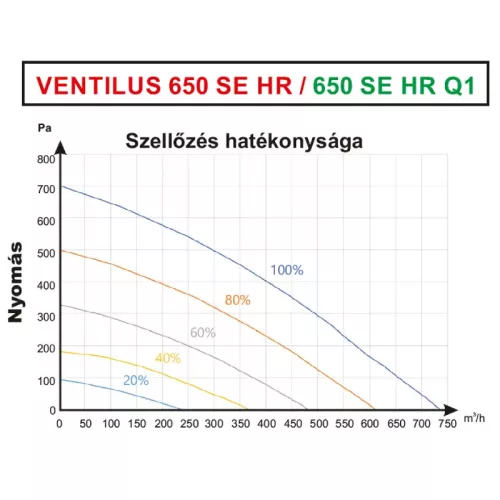

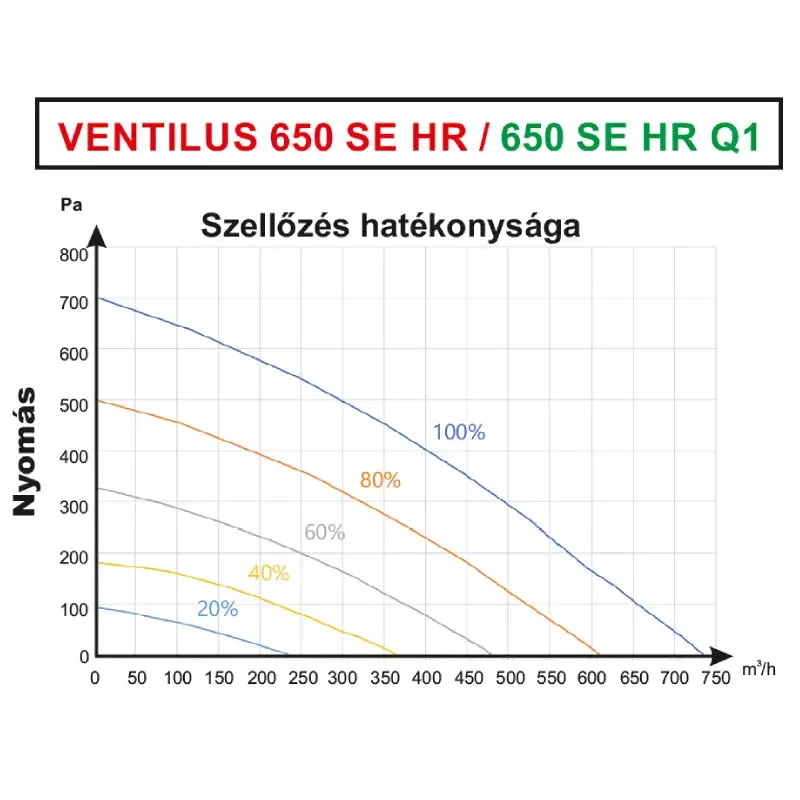

| Nyomás 590 m³/h légszállításnál | 184 Pa |
| Ajánlott alapterület | 200–330 m² (tájékoztató jelleggel) |
| Hővisszanyerő típusa | Ellenáramú entalpiás hőcserélő |

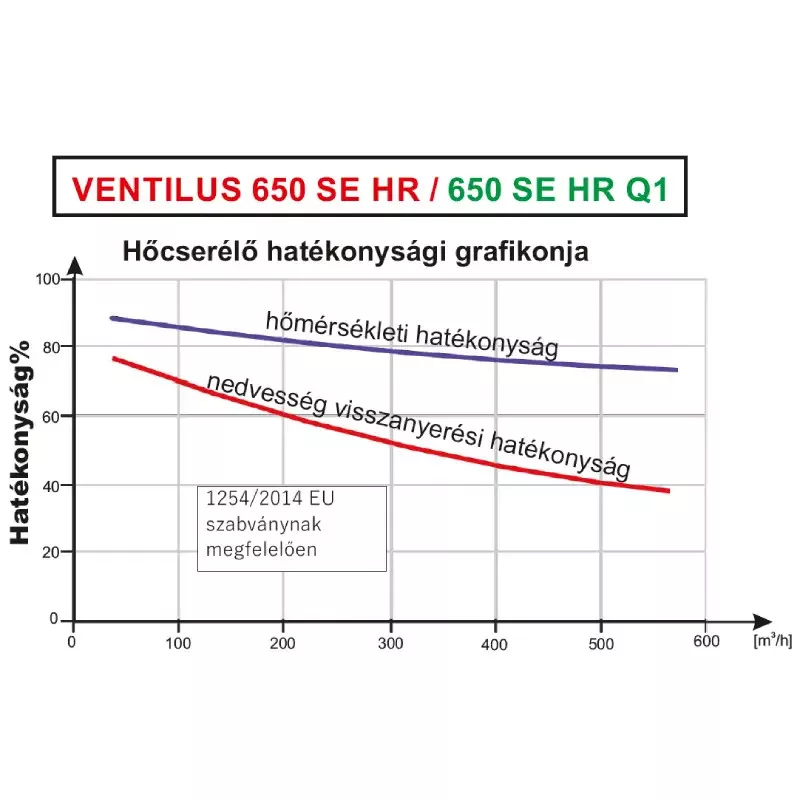

| Hővisszanyerési hatásfok, EPREL | 73,5% |
| Energiaosztály | A |
| Ventilátormeghajtás elektromos teljesítményfelvétele, EPREL | 307 W |
| Hangteljesítményszint, EPREL | 61 dB(A) |
| Referencia-légszállítás, EPREL | 0,126 m³/s |
| Referencia-nyomáskülönbség | 50 Pa |
| Fajlagos felvett teljesítmény, EPREL | 0,27 W/(m³/h) |
| Elektromos előfűtő | 500 W, PTC |
| Tápellátás | 230 V / 50 Hz |
| Szűrés | Befúvás: ISO Coarse 75% + ePM10 50%; elszívás: ePM10 50%, ISO 16890 szerint |

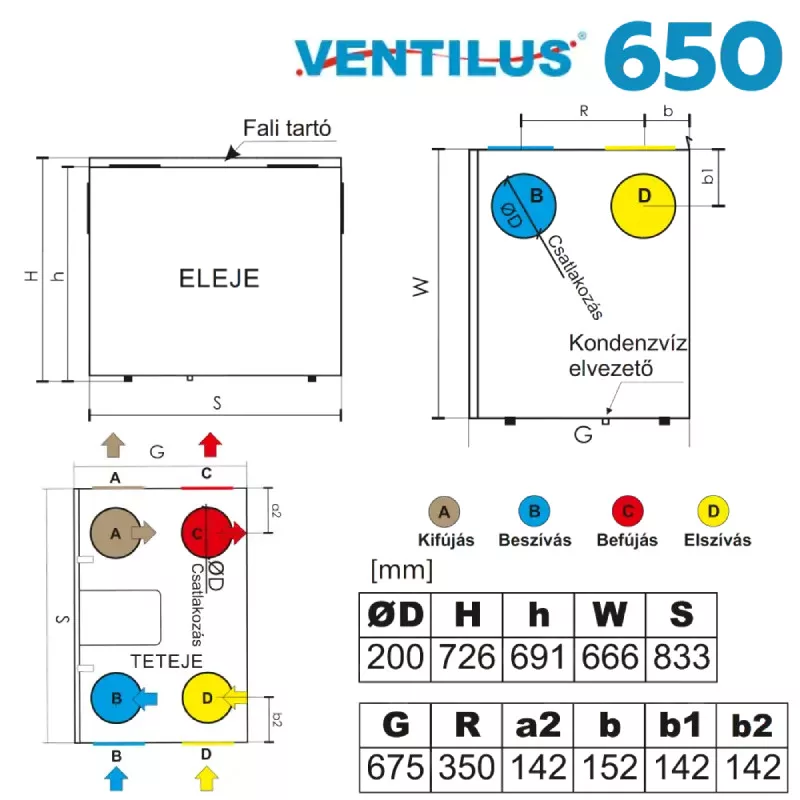

| Légcsatorna-csatlakozás | Ø200 mm, függőleges vagy vízszintes kiosztás |
| Méret (magasság × szélesség × mélység) | 636 × 833 × 675 mm |
| Max. belső / külső szivárgási arány, EPREL | 2,1% / 1,8% |
Alapfelszereltség
- Ventilus Touch2 érintőképernyős vezérlőpanel
- entalpiás, ellenáramú hőcserélő
- száraz kondenzvíz-szifon
- fali rögzítőkonzol
- 2 méteres vezérlőkábel
- RJ12 csatlakozó
- kezelési útmutató
Szakértői méretezést igényel
A megfelelő készülék, légcsatorna-hálózat és kiegészítők kiválasztása az épület adottságaitól, a szükséges légmennyiségtől és a tervezett nyomásveszteségtől függ. A rendszer tervezését, beépítését és beszabályozását bízza légtechnikai szakemberre.
A termékleírás a VENTILUS 650 SE HR gyártói dokumentációján, az EU EPREL terméknyilvántartásán és a Splendid termékoldalán alapul. Az opcionálisként megjelölt kiegészítők nem részei az alapkészletnek.
Maximális áramlási sebesség (100 Pa-nál):
Kompresszió :
Energiafogyasztás:
Előmelegítő teljesítmény:
Hálózati feszültség:
Csőcsatlakozás átmérője:
Csőcsatlakozás bekötése:
Magasság / szélesség / mélység:
Tömeg:
Szűrési osztály:
Energiaosztály:
Hővisszanyerő típusa:
Hővisszanyerés hatékonysága:
Ventilátor max. energiafogyasztása:
Hangteljesítmény szint:
Hangteljesítmény (I. szint 15%):
Áramlási sebesség referenciaérték:
Nyomáskülönbség referenciaérték:
Egység energiafogyasztása:
Belső levegőszivárgás max.:
Külső levegőszivárgás max.:
Szűrő csere figyelmeztetés:
Éves villamosenergia-fogyasztás:
Éves megtakarítás:
Gyártó:
TQD
Cikkszám:
VENT650SEHR
Készülék elhelyezése:
Fali
Tömeg:
65 kg/db
