Ventilus 650 SE HR Q1 szellőztető gép
2 312 861 Ft
Ventilus 650 SE HR Q1 szellőztető gép
3 havi kamatmentes részletfizetéssel is
Energiaosztály
Rendelhető
2 312 861 Ft
Gyártói Cikkszám:
VENT650SEHRQ1
Egyéb leírás:
DWG file letöltése :
STP file letöltése :
GARANCIÁLIS FELTÉTELEK:

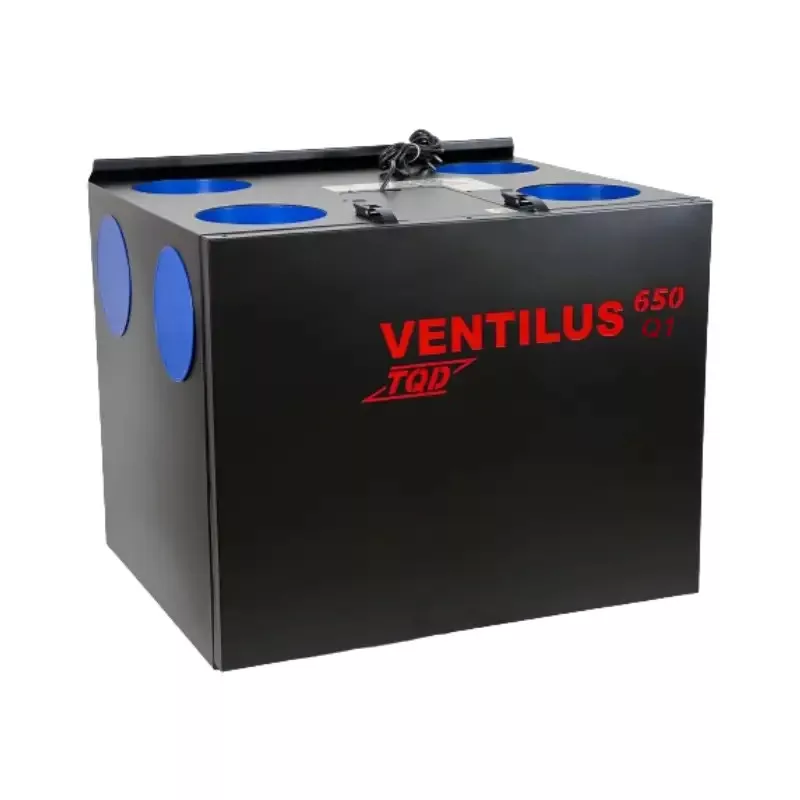

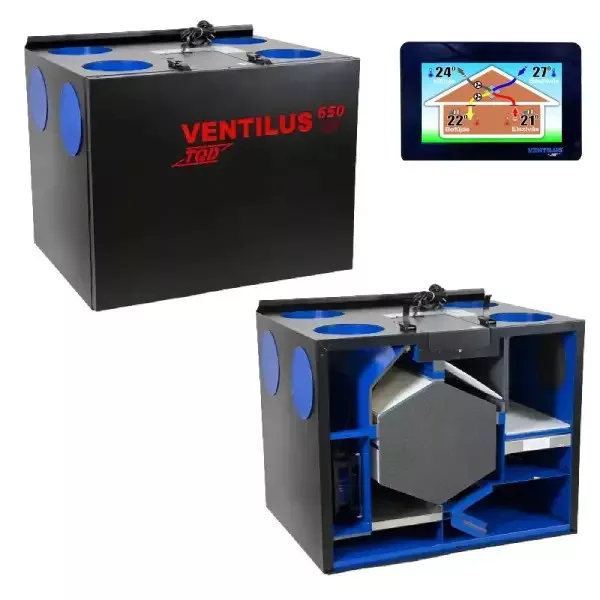

TQD Ventilus 650 SE HR Q1 entalpiás hővisszanyerős szellőztetőgép
Nagy teljesítményű központi szellőztetőgép hő- és részleges nedvesség-visszanyeréssel, valamint automatikus légáram-kiegyenlítéssel. A VENT650SEHRQ1 cikkszámú készülék 668 m³/h maximális légszállítást biztosít 100 Pa mellett, az ACF rendszer pedig automatikusan egyensúlyban tartja a befújt és elszívott levegő mennyiségét.
Ajánlott alapterület: 200–330 m²
Tájékoztató jellegű érték; a pontos készülékválasztáshoz légtechnikai méretezés szükséges.
- ellenáramú entalpiás hőcserélő: hő- és részleges nedvesség-visszanyerés
- ACF automatikus légáram-kiegyenlítés
- Ventilus Touch2 érintőképernyős vezérlőpanel
- internetmodul a Q1-változat alapfelszereltségében
- 500 W-os PTC elektromos előfűtő és automatikus fagyvédelem
- Modbus RTU kommunikáció és GWC vezérlés
Az alábbi terméket ajánljuk még kiegészítőként
Entalpiás hőcserélő · ACF légáram-kiegyenlítés · Internetmodul
TQD Ventilus 650 SE HR Q1 entalpiás szellőztetőgép
Fali központi szellőztetőgép jellemzően 200–330 m² alapterületű épületekhez, 668 m³/h maximális légszállítással, részleges nedvesség-visszanyeréssel és automatikus légáram-kiegyenlítéssel.
Ismerje meg a Ventilus rendszert!
A videó röviden bemutatja a Ventilus hővisszanyerős szellőztetőrendszer működését és előnyeit.
| 668 m³/hmaximális légszállítás |
HRentalpiás hőcserélő |
ACFautomatikus kiegyenlítés |
Aenergia- osztály |
Ajánlott alapterület: 200–330 m²
Tájékoztató jellegű ajánlás; a pontos méretezés az épület és a légtechnikai hálózat adottságai alapján történjen.
Entalpiás hőcserélő a kiegyensúlyozottabb téli komfortért
Az ellenáramú entalpiás hőcserélő a távozó levegő hőenergiája mellett annak nedvességtartalmából is visszanyer egy részt, és azt a beáramló friss levegőnek adja át. Ez mérsékelheti a fűtési időszakban gyakran tapasztalható túlzott páraveszteséget és a belső levegő kiszáradását, miközben a légáramok elkülönítve maradnak.
ACF: automatikus légáram-kiegyenlítés
A Q1 kivitel ACF rendszere folyamatosan szabályozza a ventilátorok működését, hogy a befújt és az elszívott légmennyiség kiegyensúlyozott maradjon. Ez segít ellensúlyozni a légtechnikai hálózat ellenállásának, illetve a szűrők terhelődésének hatását.
Korszerű, energiatakarékos felépítés

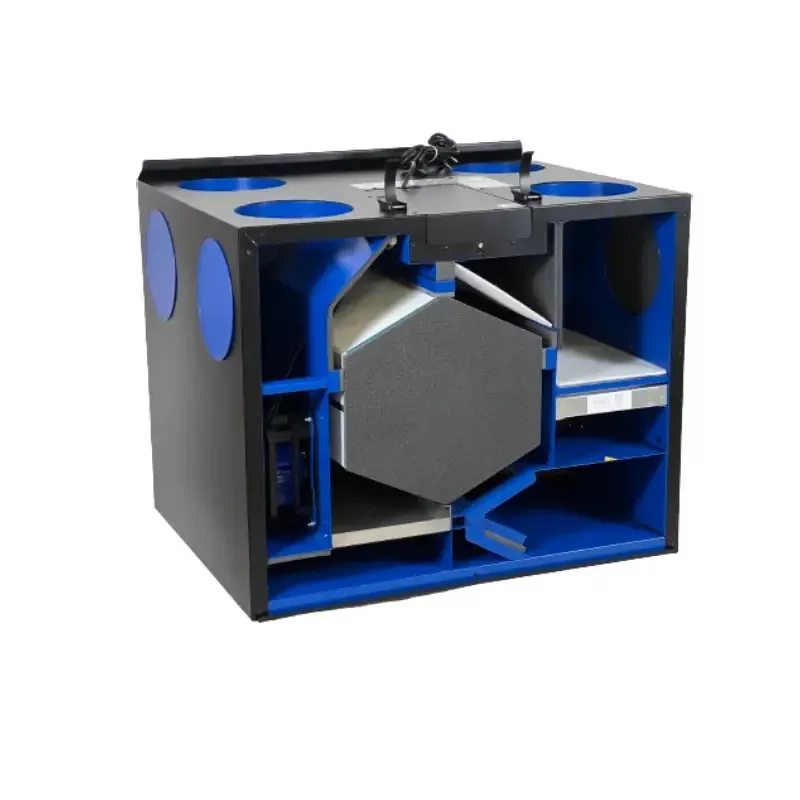

A Ventilus 650 SE HR Q1 entalpiás, ellenáramú hőcserélővel és energiatakarékos EBM-Papst EC ventilátorokkal készül. Az automatikus nyári/téli bypass, a fagyvédelmi rendszer és az igény szerint szabályozott, 500 W-os PTC elektromos előfűtő az egész éves működést támogatja. A porszórt acélburkolatban 30 mm vastag hő- és hangszigetelés található.
| Ellenáramú entalpiás hőcserélő | Hő- és részleges nedvesség-visszanyerés |
| ACF automatikus légáram-kiegyenlítés | EBM-Papst ventilátorok EC motorral |
| Automatikus nyári/téli bypass Belimo hajtóművel | Automatikus fagyvédelem és 500 W-os PTC előfűtő |
| ISO Coarse 75% + ePM10 50% befúvási szűrés | Függőleges vagy vízszintes csonkkiosztás |
| GWC vezérlés alapfelszereltségként | Modbus RTU intelligensotthon-kommunikáció |

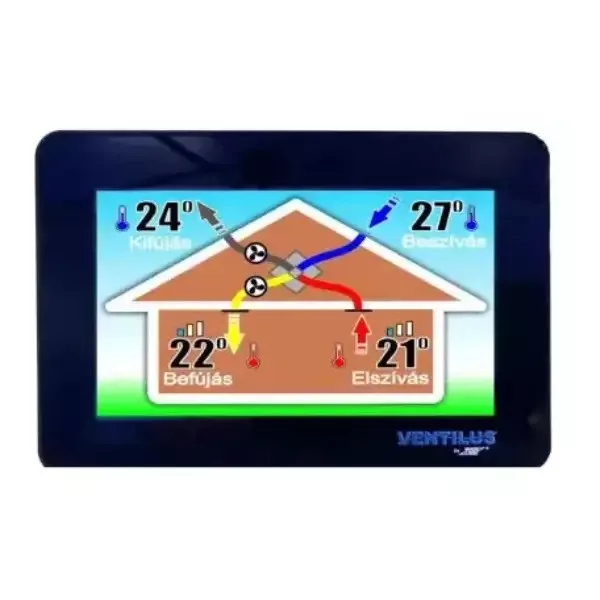

Ventilus Touch2 érintőképernyős vezérlés
A mellékelt vezetékes Ventilus Touch2 érintőpanelről beállítható a heti program, a bypass, a három választható fagyvédelmi mód, valamint a kandalló-, intenzív szellőztetés- és távolléti funkció. A teljesítmény 1–100% között szabályozható, három fokozat rendelhető hozzá, a kijelző pedig figyelmeztet a szűrőcsere esedékességére.
Internetes vezérlés a Q1 alapfelszereltségében
A Q1-változathoz szükséges internetmodul az alapfelszereltség része. A megfelelő hálózati kapcsolat és beállítás után a készülék telefonról, táblagépről vagy számítógépről is elérhető. További opcionális kiegészítőként páratartalom- és CO2-érzékelő, párásító, külső hőmérséklet-érzékelő, GWC rendszer, utófűtő és csatornahűtő csatlakoztatható.
Ellenőrzött műszaki adatok
| Modell | VENTILUS 650 SE HR Q1 |
| Gyártói cikkszám | VENT650SEHRQ1 |

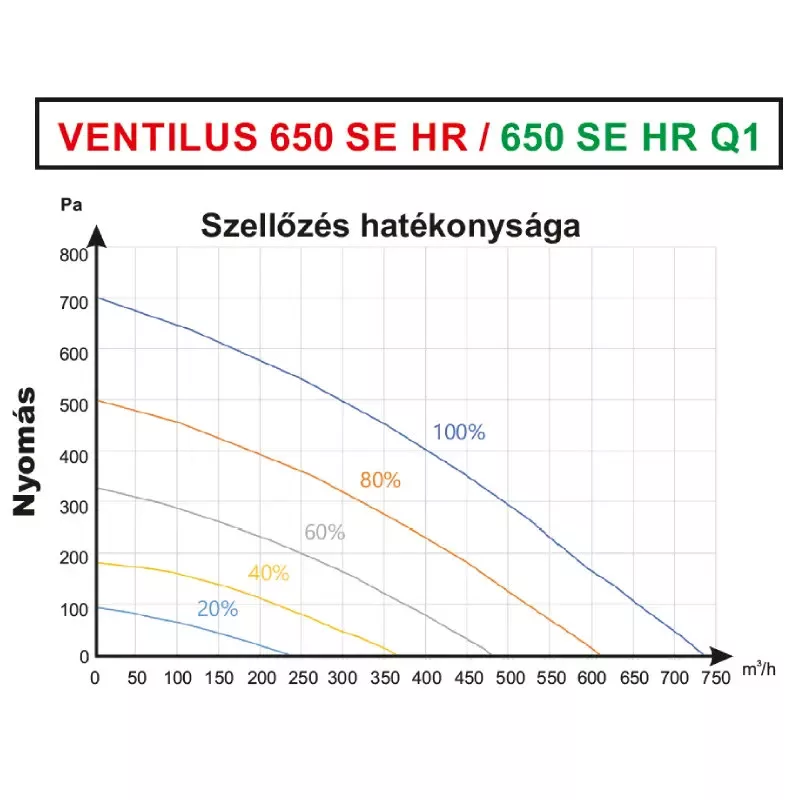

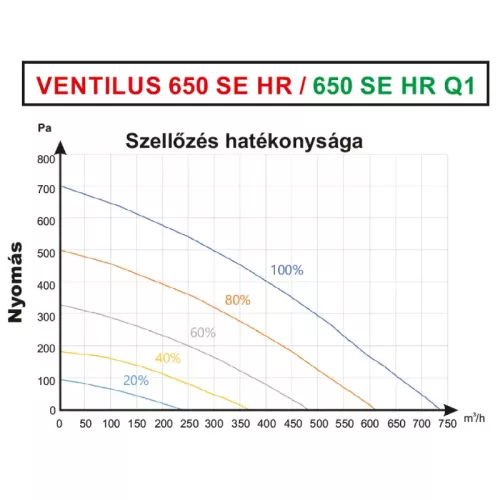

| Maximális légszállítás 100 Pa mellett | 668 m³/h |
| Nyomás 590 m³/h légszállításnál | 200 Pa |
| Ajánlott alapterület | 200–330 m² (tájékoztató jelleggel) |
| Hővisszanyerő típusa | Ellenáramú polisztirol entalpiás hőcserélő |

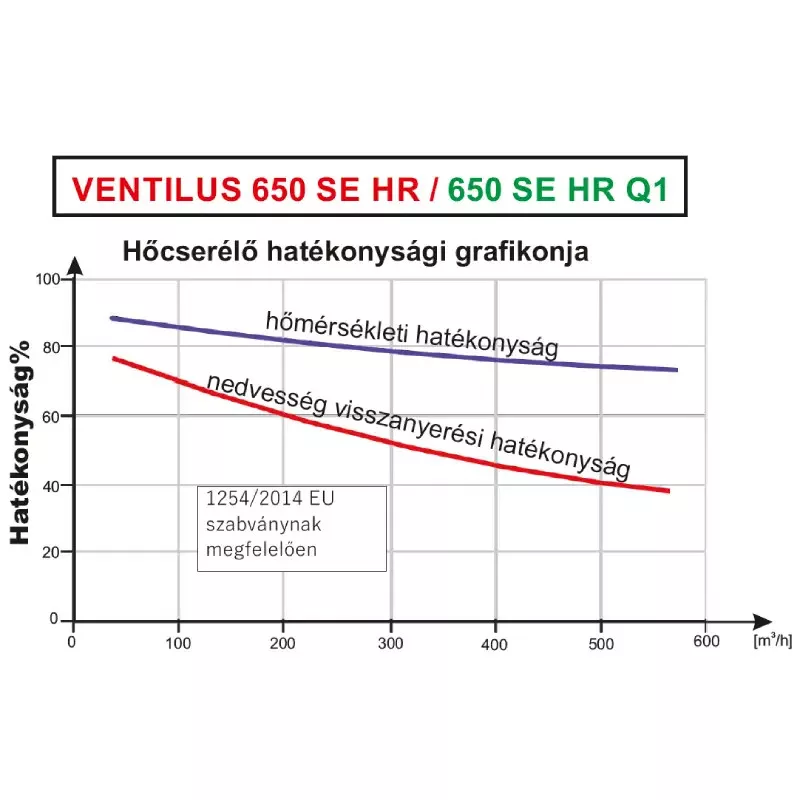

| Hővisszanyerési hatásfok | 71,6% |
| Energiaosztály | A |
| Energiafogyasztás | 29–267 W |
| Ventilátorhajtás maximális energiafogyasztása | 262 W |
| Hangteljesítményszint | 61 dB(A); 15%-os fokozaton 43 dB(A) |
| Referencia-légszállítás / nyomáskülönbség | 0,13 m³/s / 50 Pa |
| Fajlagos felvett teljesítmény | 0,264 W/(m³/h) |
| Elektromos előfűtő | 500 W, PTC |
| Tápellátás | 230 V / 50 Hz |
| Szűrés | Befúvás: ISO Coarse 75% + ePM10 50%; elszívás: ePM10 50%, ISO 16890 szerint |

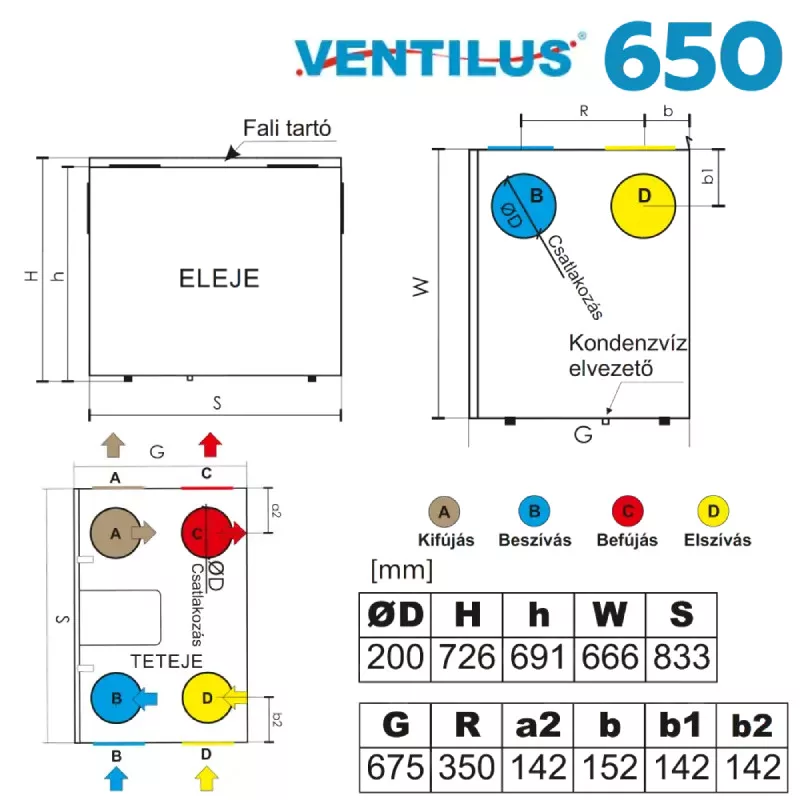

| Légcsatorna-csatlakozás | Ø200 mm, függőleges vagy vízszintes kiosztás |
| Méret (magasság × szélesség × mélység) | 636 × 833 × 675 mm |
| Tömeg | 66,2 kg |
| Max. belső / külső szivárgási arány | 1,3% / 2,7% |
Alapfelszereltség
- Ventilus Touch2 érintőképernyős vezérlőpanel
- internetmodul a Q1-változathoz
- ACF automatikus légáram-kiegyenlítés
- entalpiás, ellenáramú hőcserélő
- száraz kondenzvíz-szifon
- fali rögzítőkonzol
- 2 méteres vezérlőkábel
- RJ12 csatlakozó
- kezelési útmutató
Szakértői méretezést igényel
A megfelelő készülék, légcsatorna-hálózat és kiegészítők kiválasztása az épület adottságaitól, a szükséges légmennyiségtől és a tervezett nyomásveszteségtől függ. A rendszer tervezését, beépítését és beszabályozását bízza légtechnikai szakemberre.
A termékleírás a VENTILUS 650 SE HR Q1 gyártói dokumentációján és a Splendid termékoldalán alapul. Az opcionálisként megjelölt kiegészítők nem részei az alapkészletnek.
Maximális áramlási sebesség (100 Pa-nál):
Kompresszió :
Energiafogyasztás:
Előmelegítő teljesítmény:
Hálózati feszültség:
Csőcsatlakozás átmérője:
Csőcsatlakozás bekötése:
Magasság / szélesség / mélység:
Tömeg:
Szűrési osztály:
Energiaosztály:
Hővisszanyerő típusa:
Hővisszanyerés hatékonysága:
Ventilátor max. energiafogyasztása:
Hangteljesítmény szint:
Hangteljesítmény (I. szint 15%):
Áramlási sebesség referenciaérték:
Nyomáskülönbség referenciaérték:
Egység energiafogyasztása:
Belső levegőszivárgás max.:
Külső levegőszivárgás max.:
Szűrő csere figyelmeztetés:
Éves villamosenergia-fogyasztás:
Éves megtakarítás:
Gyártó:
TQD
Cikkszám:
VENT650SEHRQ1
Készülék elhelyezése:
Fali
Tömeg:
65 kg/db
