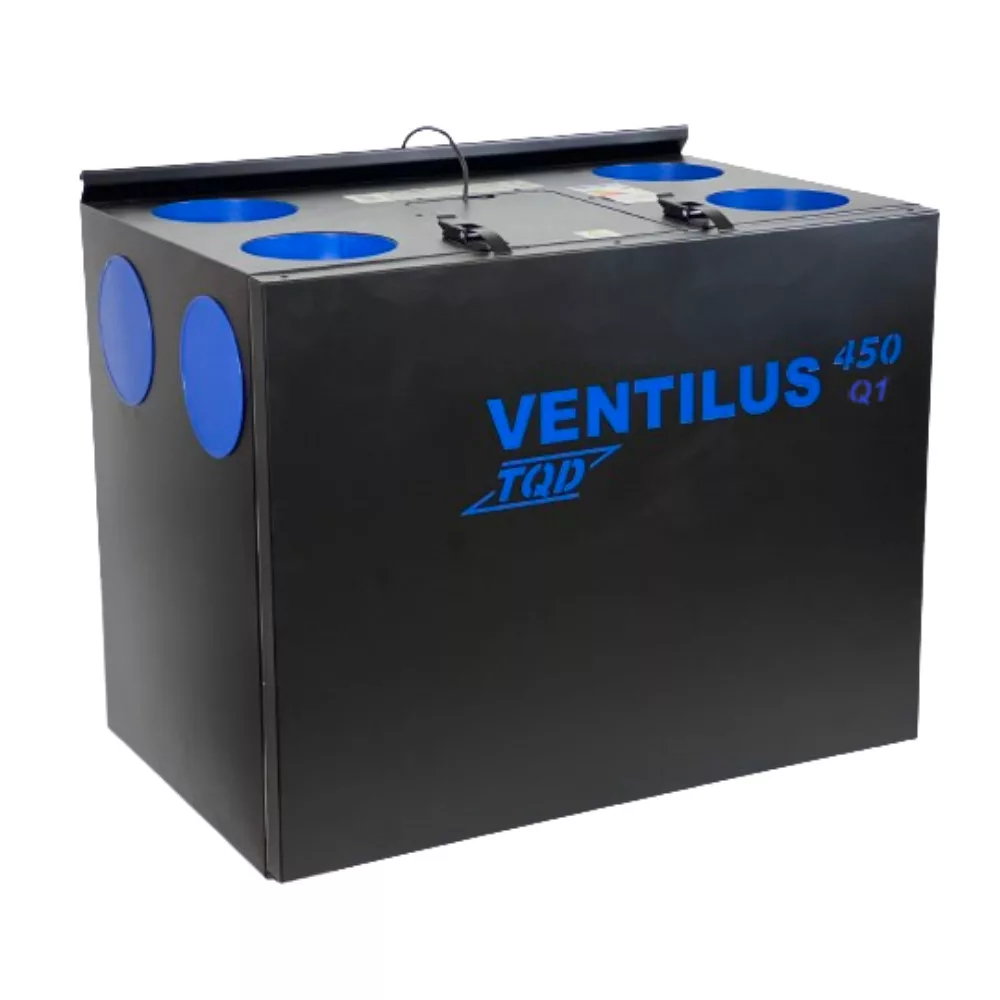

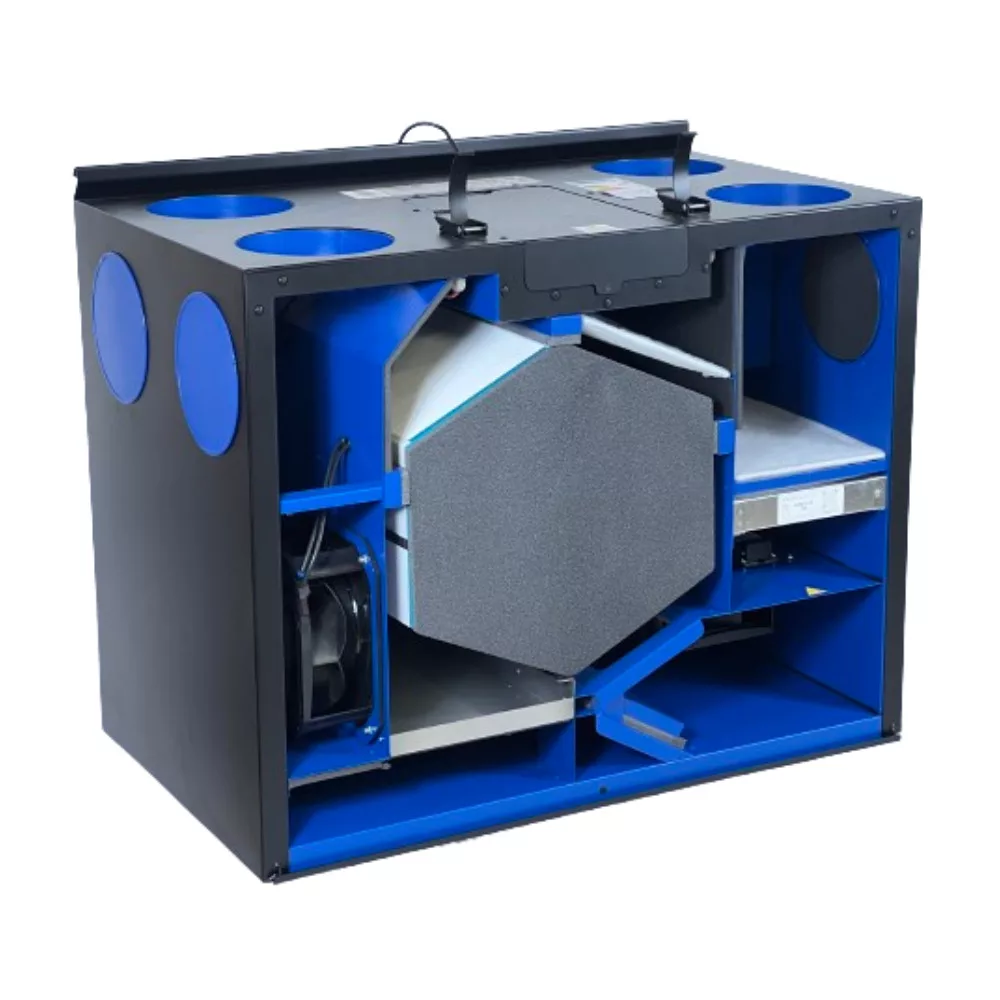

Ventilus 450 SE Q1 szellőztető gép (390)
1 848 660 Ft
Ventilus 450 SE Q1 szellőztető gép (390)
3 havi kamatmentes részletfizetéssel is
Energiaosztály
Raktáron
1 848 660 Ft
Gyártói Cikkszám:
VENT450SEQ1
Egyéb leírás:
DWG file letöltése :
STP file letöltése :
GARANCIÁLIS FELTÉTELEK:
A termék standard verzióban is elérhető!
A Q1 verzió előnyei (a standard verzióban nem találhatók):
- Automatikus ASF áramláskiegyenlítés
- Internet modullal kezelhető/használható.
Az alábbi terméket ajánljuk még kiegészítőként

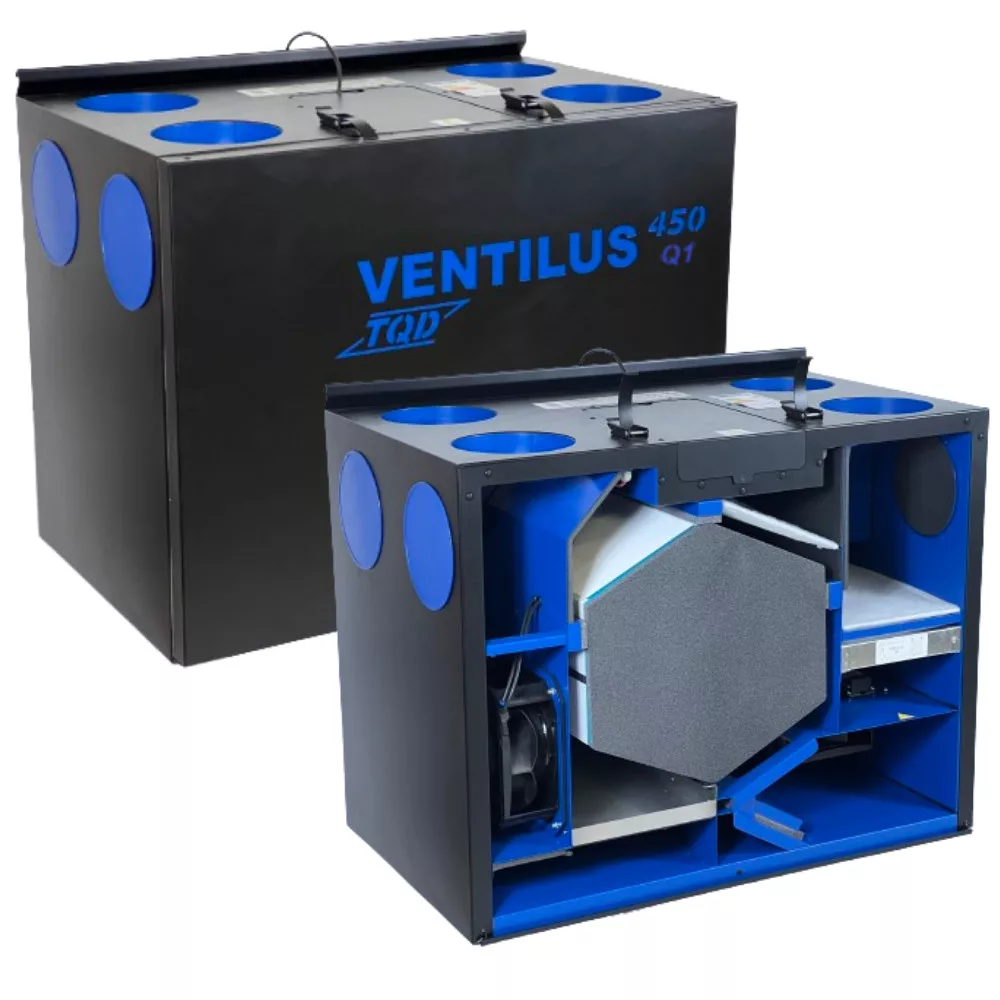

ÉPÍTKEZÉS:
- Ellenáramú polisztirol (PS) hőcserélő . A megnövelt hőcserélő felületű műanyag panelek speciális felépítése megakadályozza a szagok és egyéb szennyező anyagok bejutását.
- Energiatakarékos EBMPapst ventilátorok EC DC motorokkal
- Automatikus nyári/téli bypass Belimo hajtóművel
- Automata fagyálló rendszer
- A csatlakozók függőleges / vízszintes elrendezése
- Kiterjedt, intuitív és felhasználóbarát vezérlés az érintőképernyős Ventilus Touch2 panellel
- Energiatakarékos elektromos előmelegítő 500W PTC típusú (a fűtési teljesítmény automatikus szabályozása igény szerint)
- Száraz típusú szifont tartalmaz (nincs szükség alapozásra)
- Tápszűrés az ISO 16890 szerint: ISO COARSE75% + ePM 10-50%
- Kivonatszűrés az ISO 16890 szerint: ePM 10-50%
- A ház porszórt acéllemezből készül
- 30mm vastag hő/hangszigetelés
- Modbus RTU protokoll támogatás – kommunikáció okosotthonnal
- GHE vezérlés alapkivitelben
- Internetes vezérlés lehetséges (opcionális)
Az AHU automatika fel van készítve az opcionális kiegészítő eszközök (GHE csappantyú működtető fal / földi levegő beömlő, fűtő/hűtő szelepmozgató és GHE keringtető szivattyú, ON / OFF csatornafűtés, BE / KI csatornahűtő) csatlakoztatására.

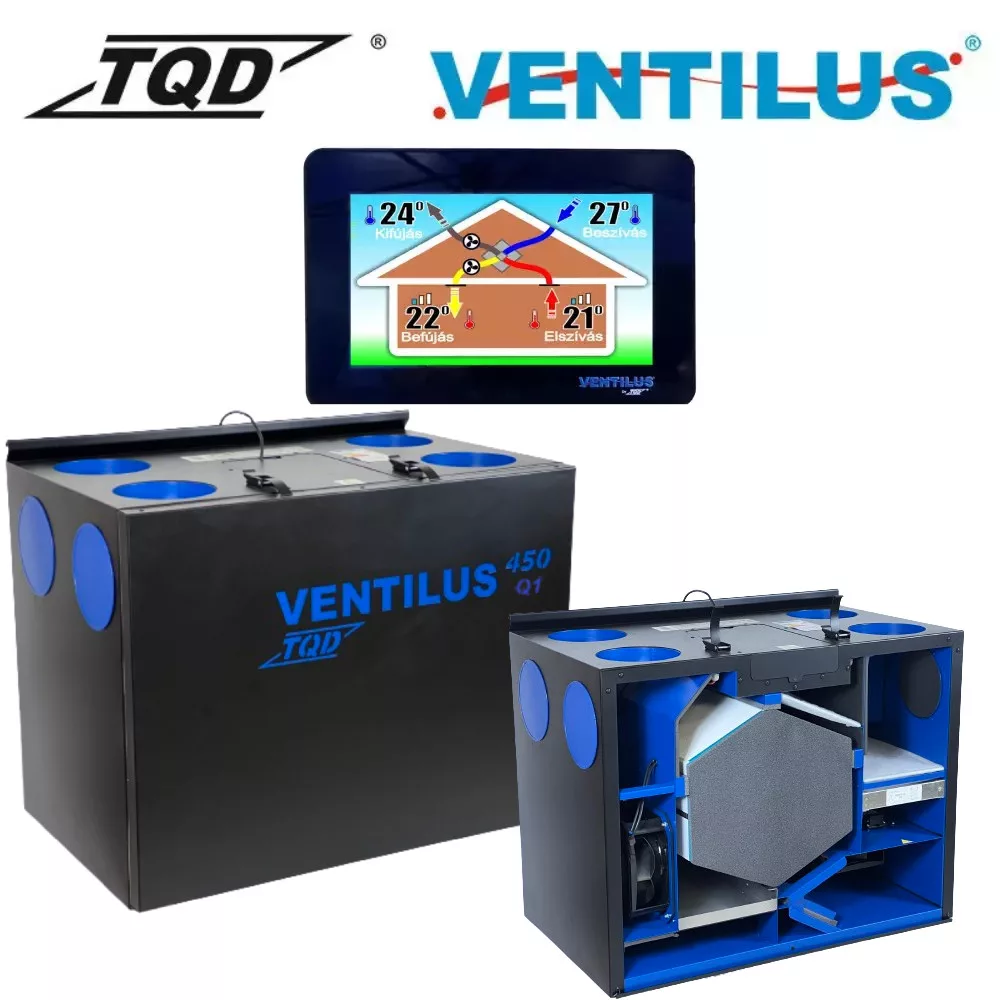

VEZÉRLÉS - Ventilus Touch2 érintőképernyős kezelőpanel
Javasolt vezérlőkábel LIYCY 4 × 0,14 mm 2 (árnyékolt)
- Érintőkijelző
- Heti program
- Bypass vezérlés
- Fagyálló rendszer (3 üzemmód közül választhat: a befúvó ventilátor sebességének csökkentése / ventilátor leengedése + fűtés / fűtés)
- Kandalló, szellőztetés, üdülési funkciók
- Beépítés szabványos elektromos dobozba
- Kiegészítő BE / KI (csatorna) utófűtő vezérlés
- BE / KI hűtő vezérlés
- A GHE vezérlése (a GHE fali légbeömlő / talajlevegő-beömlő csillapító működtetőjével vagy a fűtő-hűtővel és a keringető szivattyú működtetőjével)
- 1-100% teljes kapacitás beállítás (3 fokozat)
- Modbus RTU protokoll támogatása
- Lehetőség párásító csatlakoztatására
- Lehetőség páratartalom és CO 2 érzékelők csatlakoztatására
- Riasztóközponthoz vagy fürdőszobai kapcsolóhoz való csatlakoztathatóság az üzemállapot I vagy III fokozatra váltása érdekében
- Távirányító interneten keresztül (telefon, laptop, tablet)
- Információk a szűrők cseréjének szükségességéről
ALAPFELSZERELÉS:
- Érintőképernyős vezérlőpanel
- Száraz szifon a légkezelő alá szereléshez
- Szerelőkonzol a vezérlőpanel falra akasztásához
- Vezérlőkábel (2 m) a vezérlő egységhez történő csatlakoztatásához
- RJ 12 dugó hosszabb vezérlőkábellel való használathoz szükséges
- Használati utasítás
TOVÁBBI FELSZERELÉSEK:
- Internet modul - szükséges a központ internethez csatlakoztatásához (Q1 verzió esetén standard)
- Külső hőmérséklet érzékelő - a GHE megfelelő működéséhez
- Páratartalom érzékelő
- Szén-dioxid érzékelő CO2
- GHE modul
- Szűkítők RPCL 200/160 tömítésekkel - a légkezelő egység csatlakoztatásához a berendezéshez
- NPL tömítésekkel ellátott csapos csatlakozók - a légkezelő egység csatlakoztatásához a berendezéshez

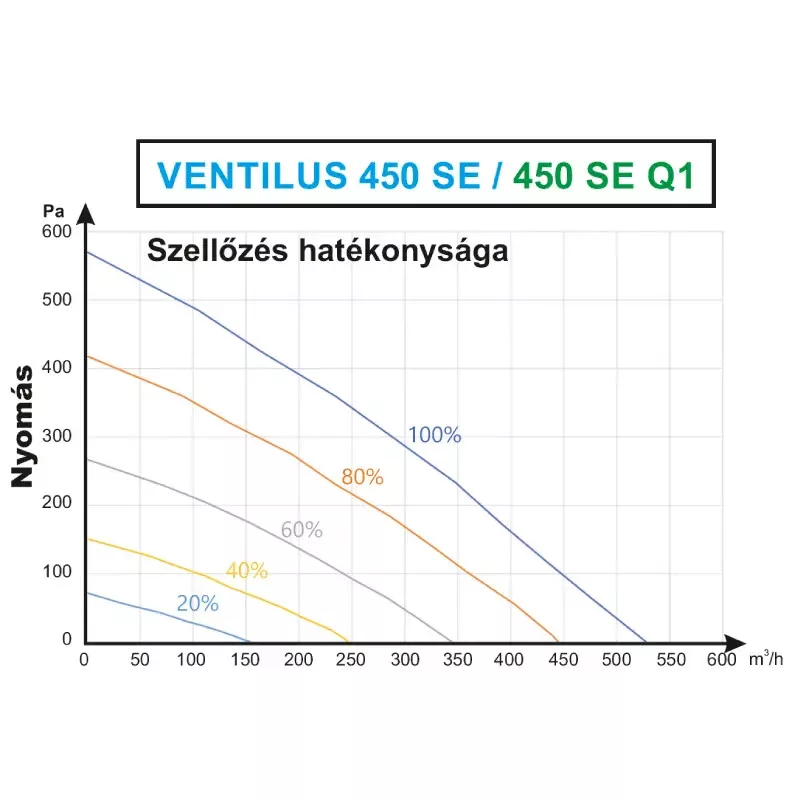

| Maximális áramlási sebesség (100 Pa-nál) | m 3 /h | 450 |
| Kompresszió (390 m3 / h sebességnél) | Pa | 172(390) |
| Energia fogyasztás | W | 18-185 |
| Előmelegítő teljesítmény | W | 500 |
| Hálózati feszültség | V/Hz | 230/50 |
| Csőcsatlakozás átmérője | mm | 160 |
| Csőcsatlakozás bekötése | - | függőleges vízszintes |

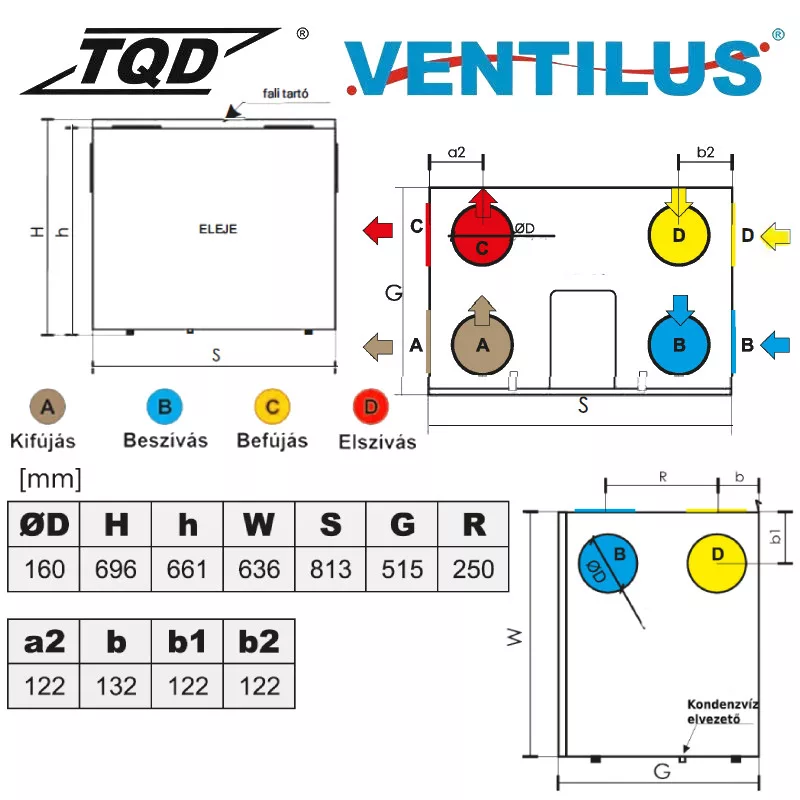

| Magasság szélesség mélység | mm | 636/813/515 |
| Tömeg | kg | 62,5 |
| Szűrési osztály az ISO 16890 szerint | - | ISO COARSE 75% + ePM 10-50% / epm 10-50% |
| A ház hozzávetőleges szellőztetett területe | m 2 | 150-220 |
| Energiaosztály | - | A |
| Deklarált rendszertípus | - | SWM, kétirányú |
| Meghajtás | - | fokozatmentes ventilátor fordulatszám szabályozási rendszer |
| A hővisszanyerő rendszer típusa | - | ellenáramú hőcserélő |

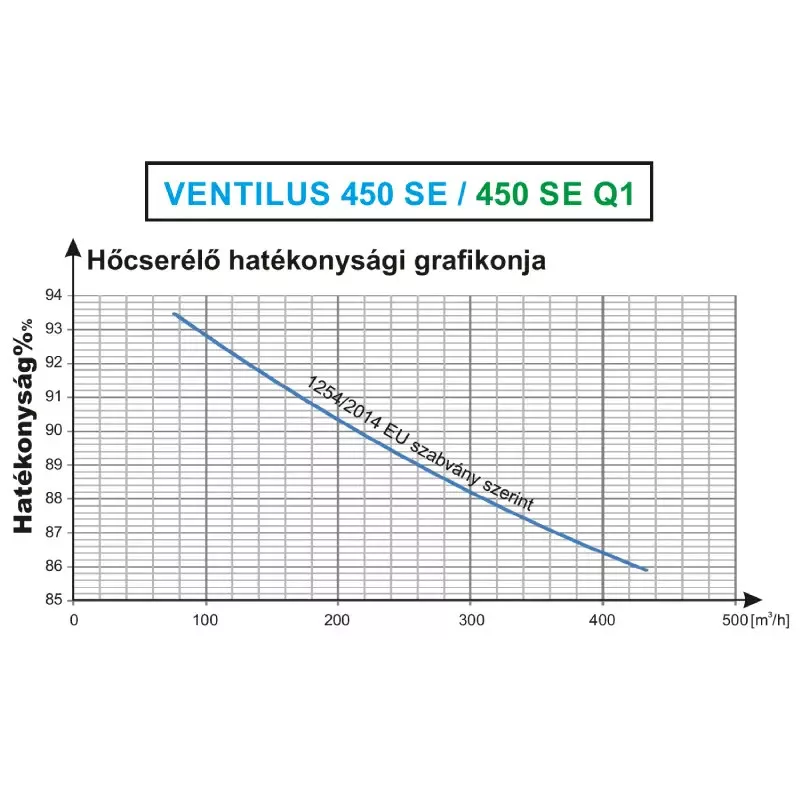

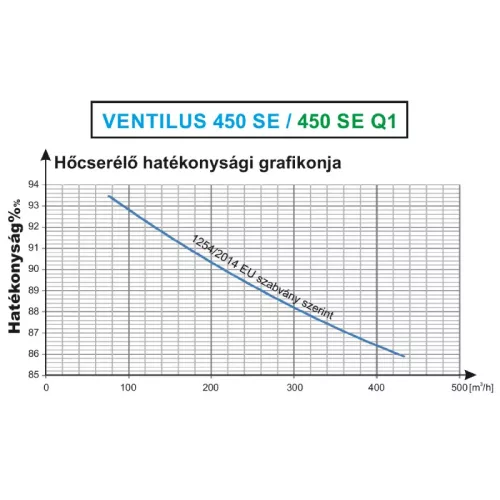

| Hővisszanyerés hatékonysága* | % | 87,9 |
| A ventilátorhajtás maximális energiafogyasztása | W | 178 |
| Hangteljesítmény szint L WA | dB(A) | 60 |
| Hangteljesítmény szint L WA 1. fokozatban (15%) | dB(A) | 40 |
| Áramlási sebesség referenciaértéke | m 3 /s | 0,087 |
| Nyomáskülönbség referenciaértéke | Pa | 50 |
| Egység energiafogyasztása | W/(m 3/h) | 0,285 |
| A belső levegő szivárgás maximális mértéke | % | 1,3 |
| A külső levegő szivárgás maximális mértéke | % | 2,7 |
| Információk a szűrők cseréjének szükségességéről | - | a vezérlőn riasztás formájában |
| Éves villamosenergia-fogyasztás | kWh | 3,03 |
| Éves megtakarítás mérsékelt övben | kWh | 45,73 |
| Éves megtakarítás a hideg zónában | kWh | 89,46 |
| Éves megtakarítás a forró zónában | kWh | 20,68 |
| Teljesítmény | 20% | 40% | 60% | 80% | 100% |
| Energiafelhasználás | 18W | 35W | 68W | 117W | 176W |
Maximális áramlási sebesség (100 Pa-nál):
Kompresszió :
Energiafogyasztás:
Előmelegítő teljesítmény:
Hálózati feszültség:
Csőcsatlakozás átmérője:
Csőcsatlakozás bekötése:
Magasság / szélesség / mélység:
Tömeg:
Szűrési osztály:
Energiaosztály:
Hővisszanyerő típusa:
Hővisszanyerés hatékonysága:
Ventilátor max. energiafogyasztása:
Hangteljesítmény szint:
Hangteljesítmény (I. szint 15%):
Áramlási sebesség referenciaérték:
Nyomáskülönbség referenciaérték:
Egység energiafogyasztása:
Belső levegőszivárgás max.:
Külső levegőszivárgás max.:
Szűrő csere figyelmeztetés:
Éves villamosenergia-fogyasztás:
Éves megtakarítás:
Gyártó:
TQD
Cikkszám:
VENT450SEQ1
Készülék elhelyezése:
Fali
Tömeg:
63 kg/db
