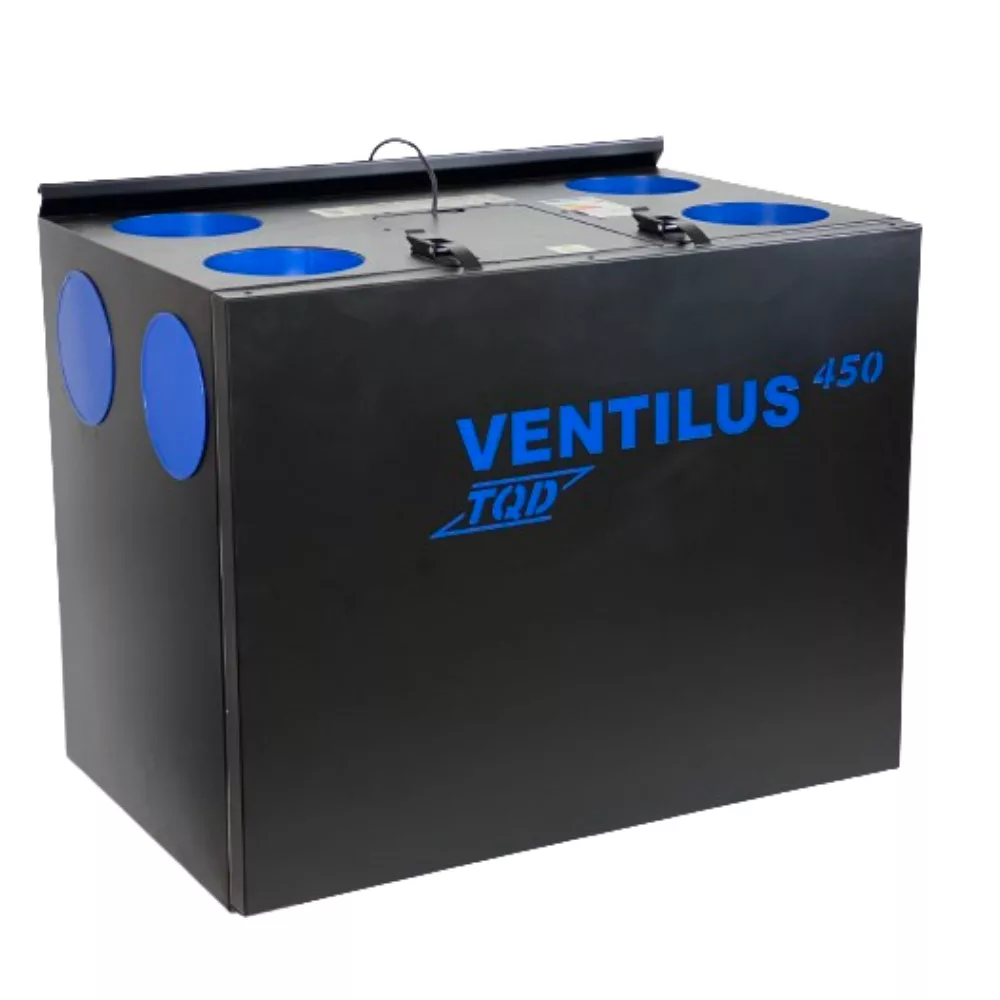

TQD Ventilus 450 SE hővisszanyerős szellőztetőgép
Fali központi hővisszanyerős szellőztetőgép családi házakhoz és más, megfelelően méretezett épületekhez. Ellenáramú polisztirol (PS) hőcserélője, energiatakarékos EBM-Papst EC ventilátorai és a Ventilus Touch2 érintőképernyős vezérlő szabályozott, energiahatékony légcserét biztosítanak.
- Maximális légszállítás: 450 m³/h, 100 Pa mellett
- Ajánlott alapterület: 150–220 m²
- Hőcserélő: ellenáramú polisztirol (PS)
- Hővisszanyerési hatásfok: 87,9%
- Energiaosztály: A
- Beépített előfűtő: 500 W, PTC
- Vezérlés: Ventilus Touch2 érintőképernyős panel, heti program és 1–100%-os teljesítményszabályozás
Az alábbi terméket ajánljuk még kiegészítőként
Polisztirol hőcserélő · Nagyobb légszállítás · Touch2 vezérlés
TQD Ventilus 450 SE hővisszanyerős szellőztetőgép
Fali központi szellőztetőgép jellemzően 150–220 m² alapterületű épületekhez, 450 m³/h maximális légszállítással.
Ismerje meg a Ventilus rendszert!

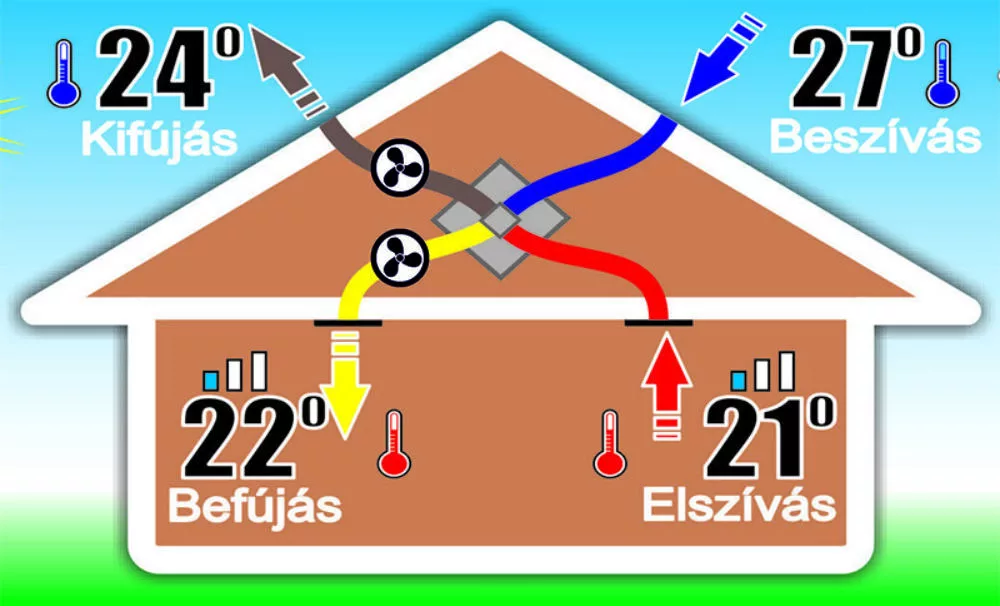

A videó röviden bemutatja a Ventilus hővisszanyerős szellőztetőrendszer működését és előnyeit.
| 450 m³/h maximális légszállítás |
87,9% hővisszanyerési hatásfok |
A energia- osztály |
62,5 kg készülék- tömeg |
Ajánlott alapterület: 150–220 m²
Tájékoztató jellegű ajánlás; a pontos méretezés az épület és a légtechnikai hálózat adottságai alapján történjen.
Nagyobb légszállítás családi házakhoz és tágasabb épületekhez
A Ventilus 450 SE legfeljebb 450 m³/h légszállítást biztosít 100 Pa mellett. A 150–220 m²-es ajánlott alapterület és az ellenáramú polisztirol hőcserélő alkalmassá teszi nagyobb családi házak és más, szakszerűen méretezett épületek központi szellőztetésére.
Korszerű, energiatakarékos felépítés

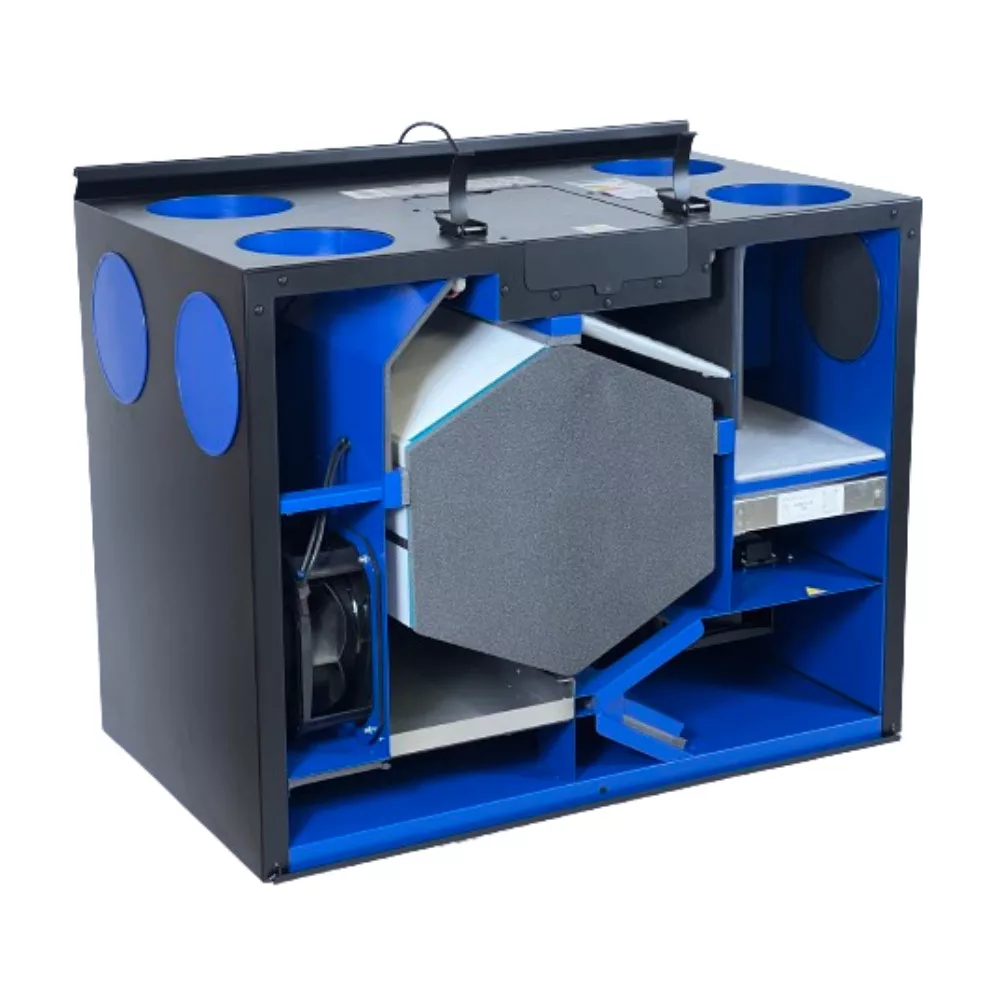

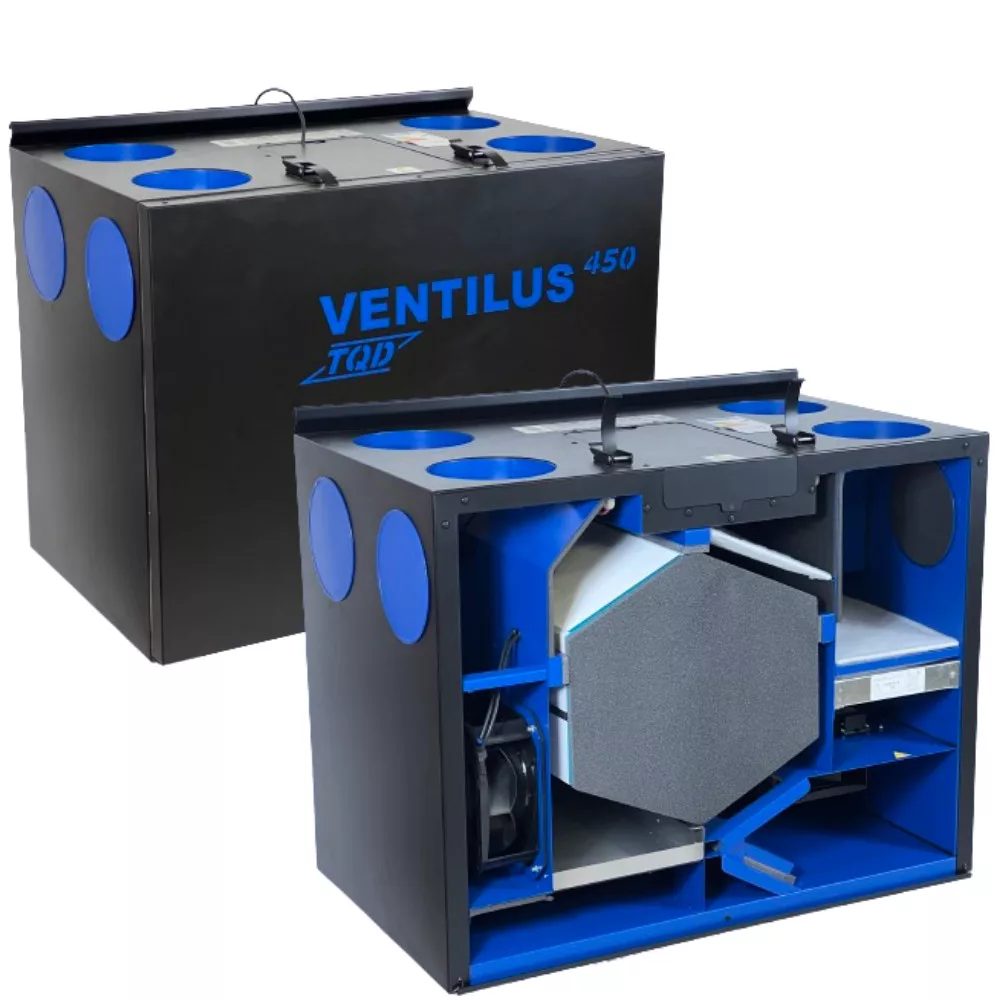

A Ventilus 450 SE ellenáramú polisztirol (PS) hőcserélővel és energiatakarékos EBM-Papst EC ventilátorokkal készül. Az automatikus nyári/téli bypass, a fagyvédelmi rendszer és az igény szerint szabályozott, 500 W-os PTC elektromos előfűtő az egész éves működést támogatja. A porszórt acélburkolatban 30 mm vastag hő- és hangszigetelés található.
| Ellenáramú polisztirol (PS) hőcserélő | 87,9%-os hővisszanyerési hatásfok |
| EBM-Papst ventilátorok EC motorral | Automatikus nyári/téli bypass Belimo szelepmozgatóval |
| Automatikus fagyvédelmi rendszer | 500 W-os PTC elektromos előfűtő |
| ISO Coarse 75% + ePM10 50% befúvási, ePM10 50% elszívási szűrés | Függőleges vagy vízszintes csonkkiosztás |
| GWC vezérlés alapfelszereltségként | Modbus RTU intelligensotthon-kommunikáció |

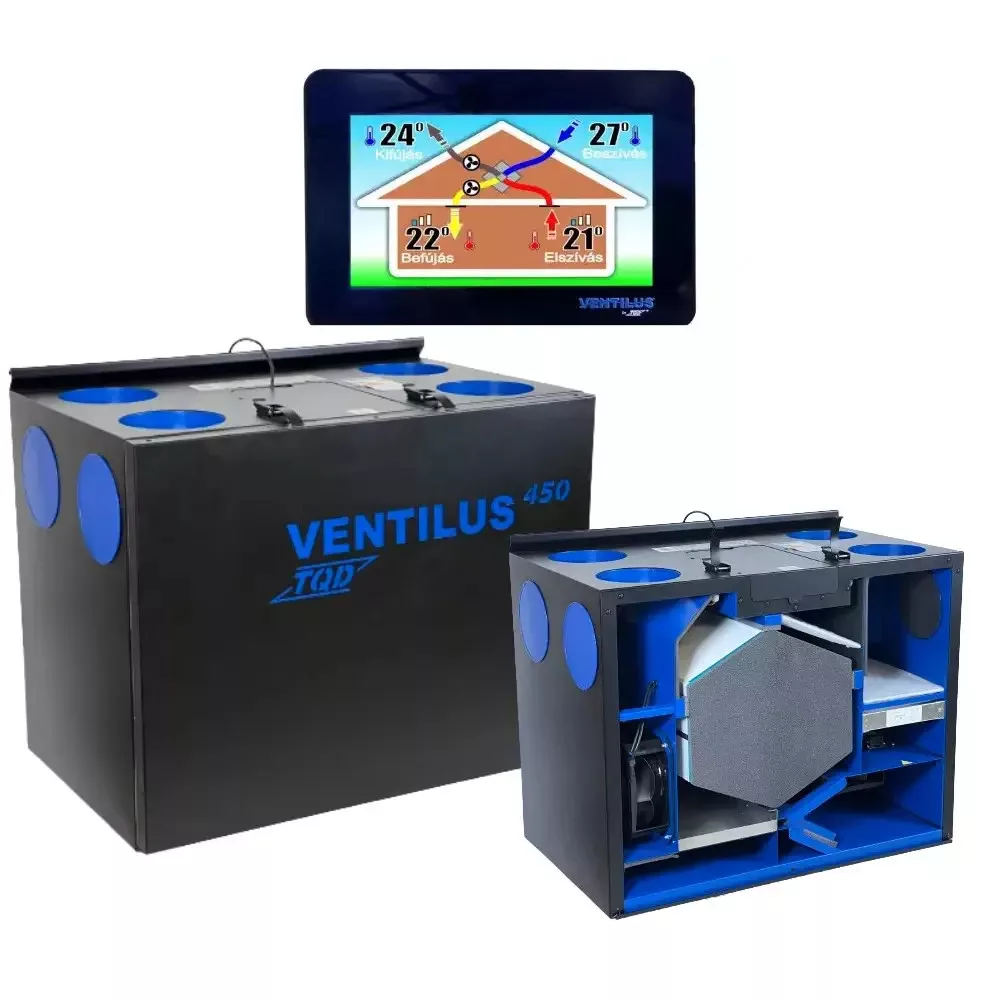

Ventilus Touch2 érintőképernyős vezérlés
A mellékelt vezetékes Ventilus Touch2 érintőpanelről beállítható a heti program, a bypass, a három választható fagyvédelmi mód, valamint a kandalló-, intenzív szellőztetés- és távolléti funkció. A teljesítmény 1–100% között szabályozható, három fokozat rendelhető hozzá, a kijelző pedig figyelmeztet a szűrőcsere esedékességére.
Bővíthető szabályozás
A rendszerhez opcionális internetmodul, páratartalom- és CO2-érzékelő, párásító, külső hőmérséklet-érzékelő, GWC rendszer, utófűtő és csatornahűtő csatlakoztatható. A Modbus RTU kommunikáció intelligensotthon-integrációt is lehetővé tesz.
Ellenőrzött műszaki adatok
| Modell | VENTILUS 450 SE (390) |
| Gyártói cikkszám | VENT450SE |

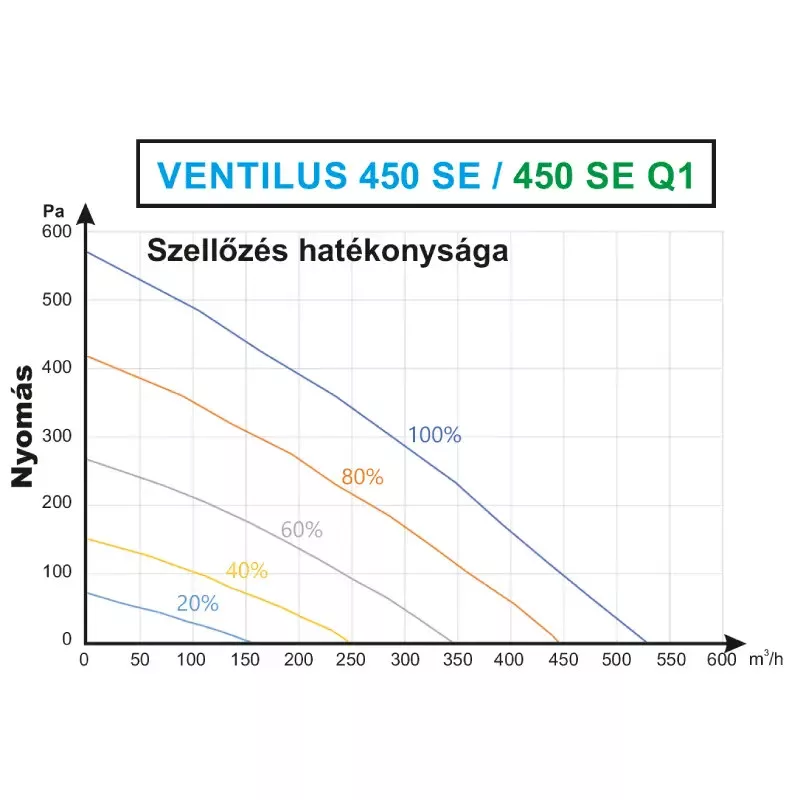

| Maximális légszállítás 100 Pa mellett | 450 m³/h |
| Nyomás 390 m³/h légszállításnál | 172 Pa |
| Ajánlott alapterület | 150–220 m² (tájékoztató jelleggel) |
| Hővisszanyerő típusa | Ellenáramú polisztirol (PS) hőcserélő |

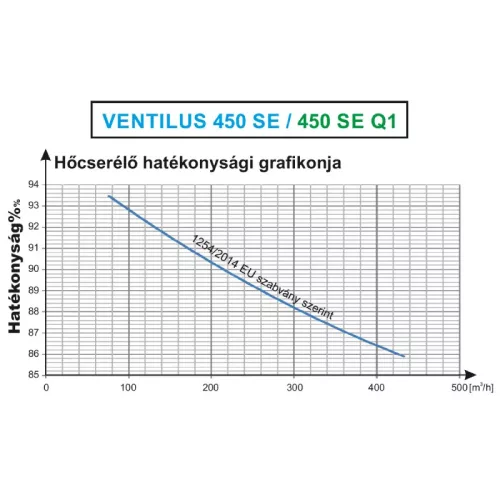

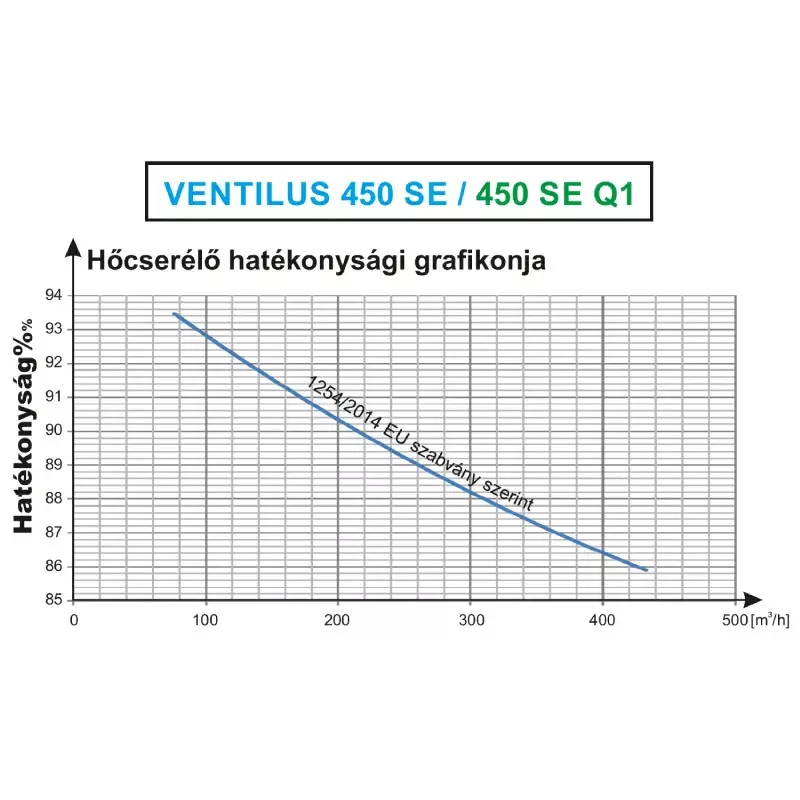

| Hővisszanyerési hatásfok | 87,9% |
| Energiaosztály, átlagos éghajlat | A |
| Készülék energiafelvétele, előfűtő nélkül | 18–185 W |
| Ventilátormeghajtás maximális felvett teljesítménye | 178 W |
| Hangteljesítményszint | 60 dB(A) |
| Hangteljesítményszint 15%-os fokozaton | 40 dB(A) |
| Referencia-légszállítás | 0,087 m³/s |
| Referencia-nyomáskülönbség | 50 Pa |
| Fajlagos felvett teljesítmény | 0,285 W/(m³/h) |
| Elektromos előfűtő | 500 W, PTC |
| Tápellátás | 230 V / 50 Hz |
| Szűrés | Befúvás: ISO Coarse 75% + ePM10 50%; elszívás: ePM10 50%, ISO 16890 szerint |
| Légcsatorna-csatlakozás | Ø160 mm, függőleges vagy vízszintes kiosztás |

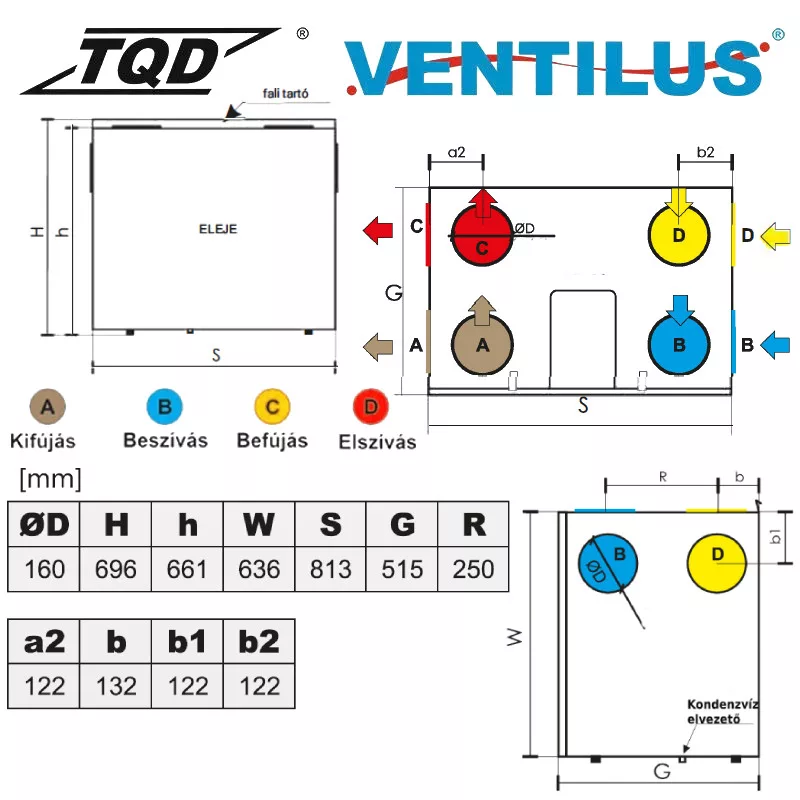

| Méret (magasság × szélesség × mélység) | 636 × 813 × 515 mm |
| Tömeg | 62,5 kg |
| Max. belső / külső szivárgási arány | 1,3% / 2,7% |
Alapfelszereltség
- Ventilus Touch2 érintőképernyős vezérlőpanel
- száraz kondenzvíz-szifon
- fali rögzítőkonzol
- 2 méteres vezérlőkábel
- RJ12 csatlakozó
- kezelési útmutató
Szakértői méretezést igényel
A megfelelő készülék, légcsatorna-hálózat és kiegészítők kiválasztása az épület adottságaitól, a szükséges légmennyiségtől és a tervezett nyomásveszteségtől függ. A rendszer tervezését, beépítését és beszabályozását bízza légtechnikai szakemberre.
A teljesítmény- és energiaadatok a VENTILUS 450 SE termékismertető adatlapján, a szerkezeti és vezérlési adatok pedig a gyártó és a Splendid termékoldalán alapulnak. Az opcionálisként megjelölt kiegészítők nem részei az alapkészletnek.
Maximális áramlási sebesség (100 Pa-nál):
Kompresszió :
Energiafogyasztás:
Előmelegítő teljesítmény:
Hálózati feszültség:
Csőcsatlakozás átmérője:
Csőcsatlakozás bekötése:
Magasság / szélesség / mélység:
Tömeg:
Szűrési osztály:
Energiaosztály:
Hővisszanyerő típusa:
Hővisszanyerés hatékonysága:
Ventilátor max. energiafogyasztása:
Hangteljesítmény szint:
Hangteljesítmény (I. szint 15%):
Áramlási sebesség referenciaérték:
Nyomáskülönbség referenciaérték:
Egység energiafogyasztása:
Belső levegőszivárgás max.:
Külső levegőszivárgás max.:
Szűrő csere figyelmeztetés:
Éves villamosenergia-fogyasztás:
Éves megtakarítás:
Gyártó:
TQD
Cikkszám:
VENT450SE
Készülék elhelyezése:
Fali
Tömeg:
63 kg/db
