Ventilus 450 SE HR Q1 szellőztető gép (390)
2 060 400 Ft
Ventilus 450 SE HR Q1 szellőztető gép (390)
3 havi kamatmentes részletfizetéssel is
Energiaosztály
Rendelhető
2 060 400 Ft
Gyártói Cikkszám:
VENT450SEHRQ1
Egyéb leírás:
DWG file letöltése :
STP file letöltése :
GARANCIÁLIS FELTÉTELEK:

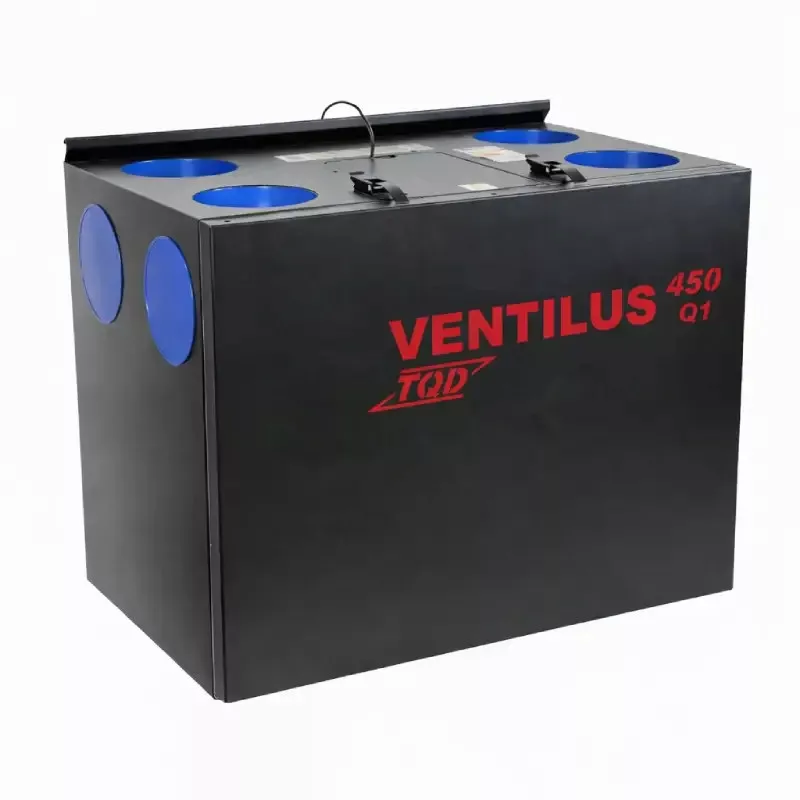

TQD Ventilus 450 SE HR Q1 entalpiás hővisszanyerős szellőztetőgép
Fali központi szellőztetőgép lakásokhoz, családi házakhoz és más, megfelelően méretezett épületekhez. Entalpiás, polisztirol ellenáramú hőcserélője a hő mellett a nedvesség egy részének visszanyerését is lehetővé teszi. A Q1 kivitel automatikus ACF légáram-kiegyenlítéssel, EBM-Papst EC ventilátorokkal és Ventilus Touch2 érintőképernyős vezérlővel készül.
- Maximális légszállítás: 454 m³/h, 100 Pa mellett
- Ajánlott alapterület: 150–220 m²
- Hőcserélő: entalpiás, ellenáramú polisztirol (PS)
- Q1 funkció: automatikus ACF légáram-kiegyenlítés
- Hővisszanyerési hatásfok: 74,8%
- Energiaosztály: A
- Beépített előfűtő: 500 W, PTC
- Vezérlés: Ventilus Touch2 érintőképernyős panel, heti program és 1–100%-os teljesítményszabályozás
Az alábbi terméket ajánljuk még kiegészítőként
Entalpiás PS hőcserélő · Automatikus ACF kiegyenlítés · Touch2 vezérlés
TQD Ventilus 450 SE HR Q1 entalpiás hővisszanyerős szellőztetőgép
Központi szellőztetőgép jellemzően 150–220 m² alapterületű épületekhez, 454 m³/h maximális légszállítással.
Ismerje meg a Ventilus rendszert!
A videó röviden bemutatja a Ventilus hővisszanyerős szellőztetőrendszer működését és előnyeit.
| 454 m³/hmaximális légszállítás |
74,8%hővisszanyerési hatásfok |
Aenergia- osztály |
ACFautomatikus légáram- kiegyenlítés |
Ajánlott alapterület: 150–220 m²
Tájékoztató jellegű ajánlás; a pontos méretezés az épület és a légtechnikai hálózat adottságai alapján történjen.
Hő- és nedvességvisszanyerés entalpiás hőcserélővel
A Ventilus 450 SE HR Q1 entalpiás hőcserélője az elszívott levegő hője mellett a nedvesség egy részét is képes átadni a befújt friss levegőnek. Ez a működés a fűtési időszakban hozzájárulhat a beltéri levegő túlzott kiszáradásának mérsékléséhez.
A Q1 kivitel előnye: automatikus ACF légáram-kiegyenlítés
Az ACF szabályozás automatikusan egyensúlyban tartja a befújt és az elszívott levegő térfogatáramát. Ez segít a tervezett légcsere és a kiegyensúlyozott épületnyomás fenntartásában a rendszer működése közben.
Korszerű, energiatakarékos felépítés

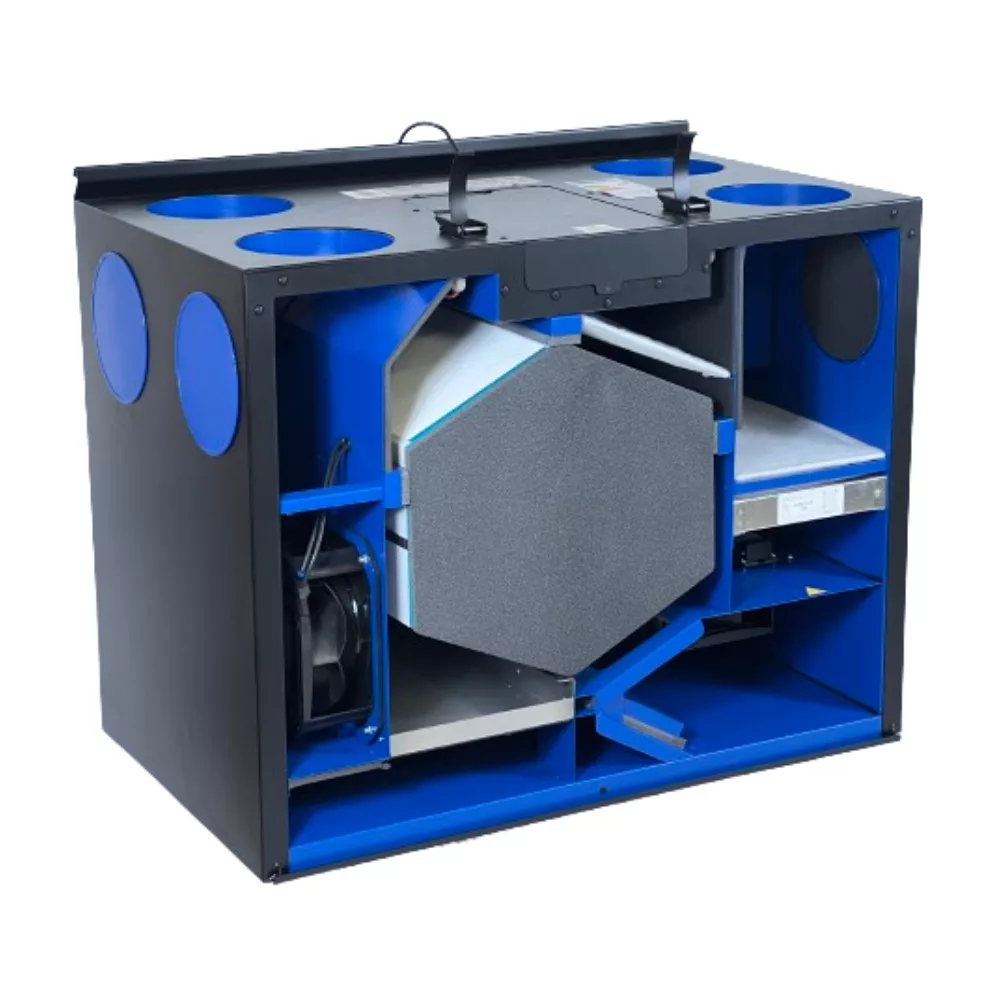

A Ventilus 450 SE HR Q1 entalpiás, ellenáramú polisztirol (PS) hőcserélővel és energiatakarékos EBM-Papst EC ventilátorokkal készül. Az automatikus nyári/téli bypass, a fagyvédelmi rendszer és az igény szerint szabályozott, 500 W-os PTC elektromos előfűtő az egész éves működést támogatja.
| Entalpiás, ellenáramú polisztirol (PS) hőcserélő | Hő- és nedvességvisszanyerés |
| EBM-Papst ventilátorok EC motorral | Automatikus nyári/téli bypass Belimo szelepmozgatóval |
| Automatikus fagyvédelmi rendszer | 500 W-os PTC elektromos előfűtő |
| ISO Coarse 75% + ePM10 50% befúvási, ePM10 50% elszívási szűrés | Függőleges vagy vízszintes csonkkiosztás |
| Automatikus ACF légáram-kiegyenlítés | GWC vezérlés alapfelszereltségként |
| Modbus RTU intelligensotthon-kommunikáció | Internetes vezérlés opcionális internetmodullal |

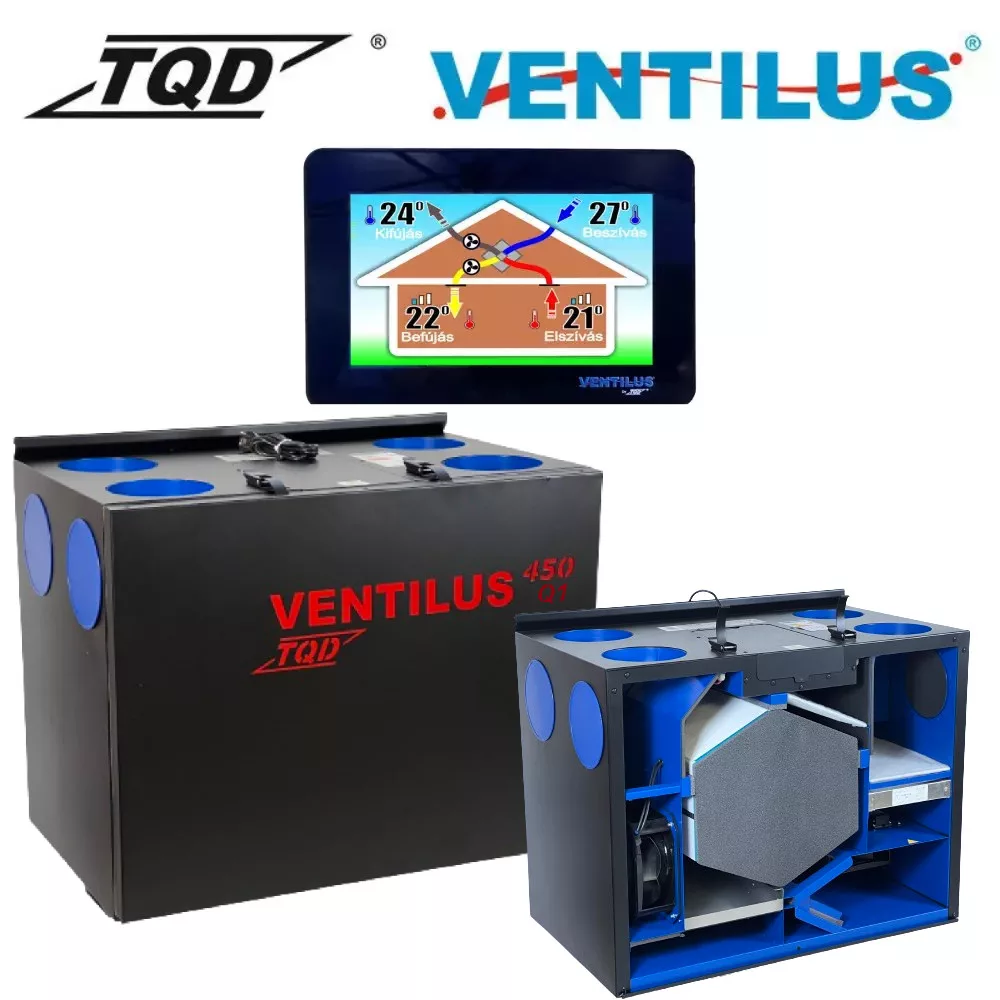

Ventilus Touch2 érintőképernyős vezérlés
A mellékelt vezetékes Ventilus Touch2 érintőpanelről beállítható a heti program, a bypass, a három választható fagyvédelmi mód, valamint a kandalló-, intenzív szellőztetés- és távolléti funkció. A teljesítmény 1–100% között szabályozható, három fokozat rendelhető hozzá, a kijelző pedig figyelmeztet a szűrőcsere esedékességére.
Bővíthető szabályozás
A rendszerhez opcionális internetmodul, páratartalom- és CO2-érzékelő, párásító, külső hőmérséklet-érzékelő, GWC rendszer, utófűtő és csatornahűtő csatlakoztatható. A Modbus RTU kommunikáció intelligensotthon-integrációt is lehetővé tesz.
Ellenőrzött műszaki adatok
| Modell | VENTILUS 450 SE HR Q1 (390) |
| Gyártói cikkszám | VENT450SEHRQ1 |

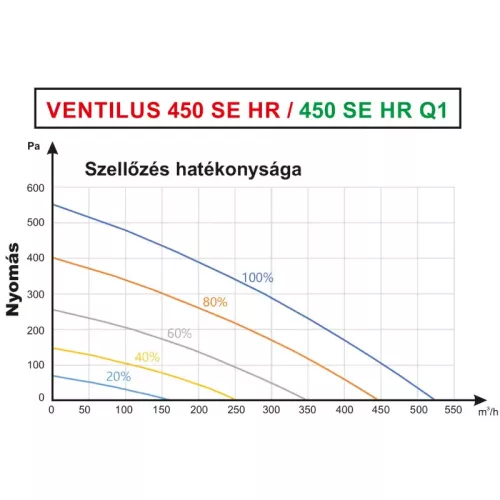

| Maximális légszállítás 100 Pa mellett | 454 m³/h |
| Nyomás 390 m³/h légszállításnál | 184 Pa |
| Ajánlott alapterület | 150–220 m² (tájékoztató jelleggel) |
| Automatikus légáram-kiegyenlítés | ACF, Q1 kivitel |
| Hővisszanyerő típusa | Entalpiás, ellenáramú polisztirol (PS) hőcserélő |

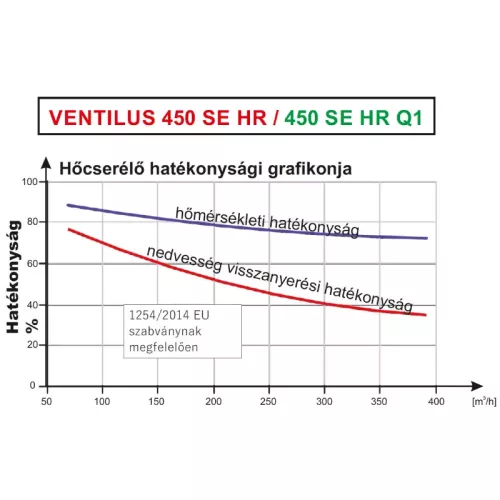

| Hővisszanyerési hatásfok | 74,8% |
| Energiaosztály, átlagos éghajlat | A |
| Készülék energiafelvétele, előfűtő nélkül | 17–167 W |
| Ventilátormeghajtás maximális felvett teljesítménye | 194 W |
| Hangteljesítményszint | 59 dB(A) |
| Hangteljesítményszint 15%-os fokozaton | 40 dB(A) |
| Referencia-légszállítás | 0,088 m³/s |
| Referencia-nyomáskülönbség | 50 Pa |
| Fajlagos felvett teljesítmény | 0,27 W/(m³/h) |
| Elektromos előfűtő | 500 W, PTC |
| Tápellátás | 230 V / 50 Hz |
| Szűrés | Befúvás: ISO Coarse 75% + ePM10 50%; elszívás: ePM10 50%, ISO 16890 szerint |

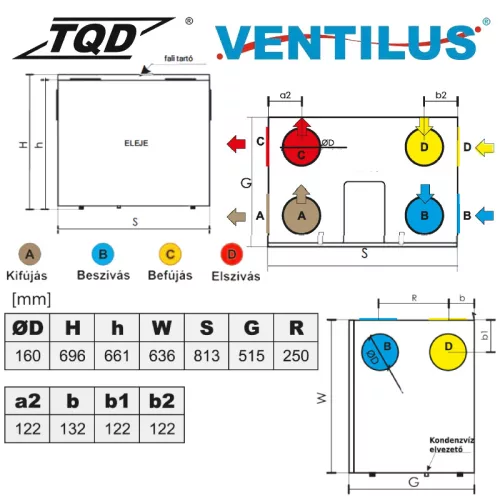

| Légcsatorna-csatlakozás | Ø160 mm, függőleges vagy vízszintes kiosztás |
| Méret (magasság × szélesség × mélység) | 636 × 813 × 515 mm |
| Tömeg | 65,3 kg |
| Max. belső / külső szivárgási arány | 2,8% / 2,0% |
Alapfelszereltség
- Ventilus Touch2 érintőképernyős vezérlőpanel
- száraz kondenzvíz-szifon
- fali rögzítőkonzol
- 2 méteres vezérlőkábel
- RJ12 csatlakozó
- kezelési útmutató
Szakértői méretezést igényel
A megfelelő készülék, légcsatorna-hálózat és kiegészítők kiválasztása az épület adottságaitól, a szükséges légmennyiségtől és a tervezett nyomásveszteségtől függ. A rendszer tervezését, beépítését és beszabályozását bízza légtechnikai szakemberre.
A teljesítmény- és energiaadatok a VENTILUS 450 SE HR Q1 termékismertető adatlapján, a szerkezeti és vezérlési adatok pedig a gyártó és a Splendid termékoldalán alapulnak. Az opcionálisként megjelölt kiegészítők nem részei az alapkészletnek.
Maximális áramlási sebesség (100 Pa-nál):
Kompresszió :
Energiafogyasztás:
Előmelegítő teljesítmény:
Hálózati feszültség:
Csőcsatlakozás átmérője:
Csőcsatlakozás bekötése:
Magasság / szélesség / mélység:
Tömeg:
Szűrési osztály:
Energiaosztály:
Hővisszanyerő típusa:
Hővisszanyerés hatékonysága:
Ventilátor max. energiafogyasztása:
Hangteljesítmény szint:
Hangteljesítmény (I. szint 15%):
Áramlási sebesség referenciaérték:
Nyomáskülönbség referenciaérték:
Egység energiafogyasztása:
Belső levegőszivárgás max.:
Külső levegőszivárgás max.:
Szűrő csere figyelmeztetés:
Éves villamosenergia-fogyasztás:
Éves megtakarítás:
Gyártó:
TQD
Cikkszám:
VENT450SEHRQ1
Készülék elhelyezése:
Fali
Tömeg:
63 kg/db
