TQD Ventilus 401 mennyezeti szellőztető gép
1 563 624 Ft
TQD Ventilus 401 mennyezeti szellőztető gép
3 havi kamatmentes részletfizetéssel is
Energiaosztály
Raktáron
1 563 624 Ft
Gyártói Cikkszám:
VENT401
Egyéb leírás:
DWG file letöltése :
STP file letöltése :
GARANCIÁLIS FELTÉTELEK:
TQD Ventilus 401 mennyezeti hővisszanyerős szellőztetőgép
Mindössze 328 mm magas, mennyezetre függeszthető központi szellőztetőgép családi házakhoz és más, megfelelően méretezett épületekhez. Alumínium ellenáramú hőcserélője, energiatakarékos EBM-Papst EC ventilátorai és Ventilus SE érintőképernyős vezérlője szabályozott, hővisszanyerős légcserét biztosít.
- Maximális légszállítás: 400 m³/h
- Ajánlott alapterület: 160–220 m²
- Hővisszanyerési hatásfok: 81,6%
- Energiaosztály: A
- Beépített előfűtő: 500 W
- Vezérlés: Ventilus SE érintőképernyős panel, heti program és 1–100%-os teljesítményszabályozás
Az alábbi terméket ajánljuk még kiegészítőként
328 mm magas · Mennyezeti kivitel · Intelligens vezérlés
TQD Ventilus 401 mennyezeti hővisszanyerős szellőztetőgép
Központi szellőztetőgép jellemzően 160–220 m² alapterületű épületekhez, 400 m³/h maximális légszállítással.
Ismerje meg a Ventilus rendszert!

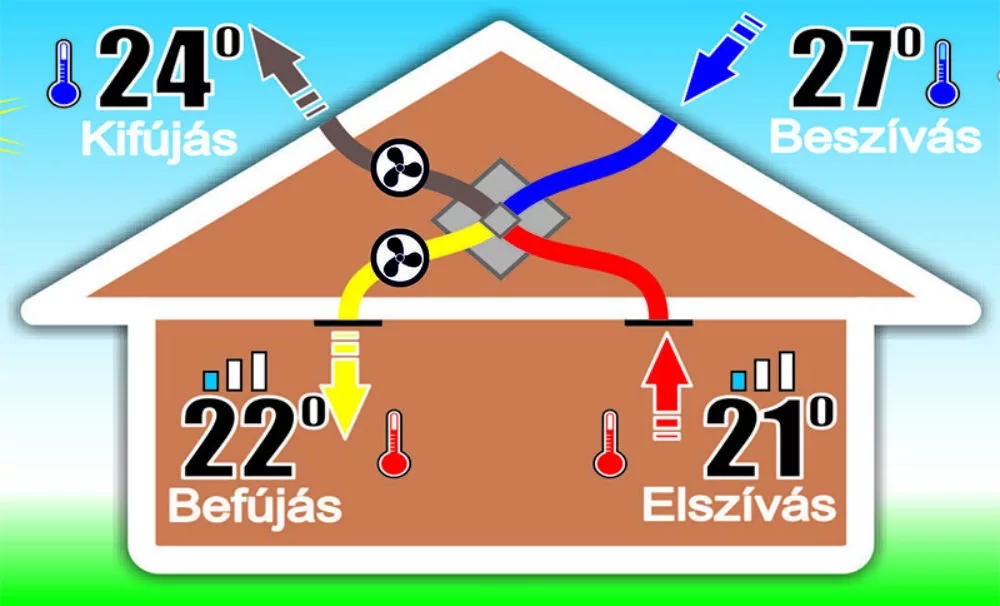

A videó röviden bemutatja a Ventilus hővisszanyerős szellőztetőrendszer működését és előnyeit.
| 400 m³/h maximális légszállítás |
81,6% hővisszanyerési hatásfok |
A energia- osztály |
328 mm alacsony gépház |
Ajánlott alapterület: 160–220 m²
Tájékoztató jellegű ajánlás; a pontos méretezés az épület és a légtechnikai hálózat adottságai alapján történjen.

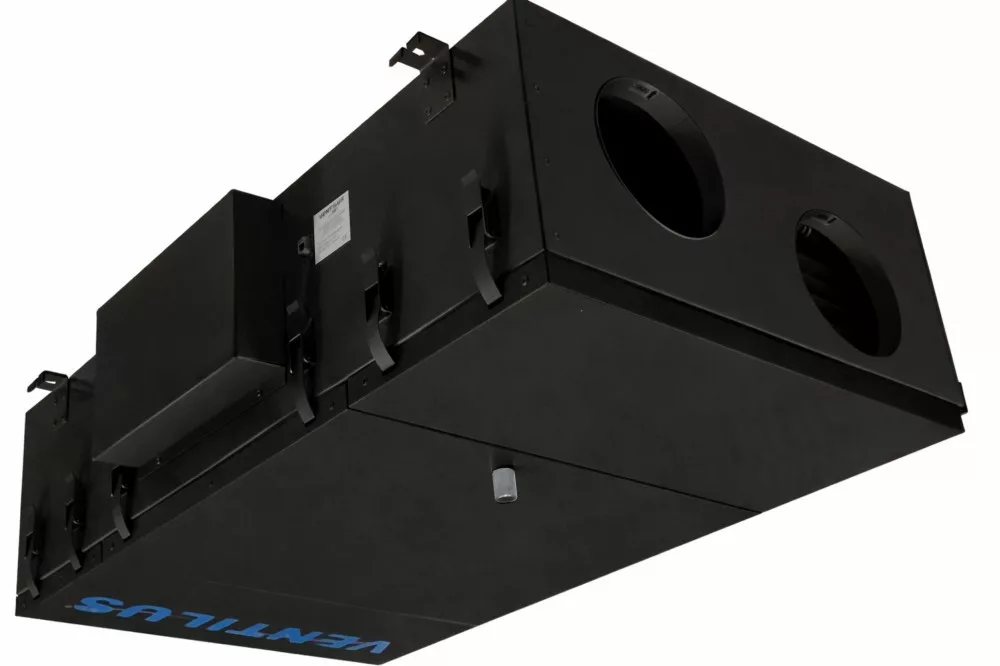

Helytakarékos mennyezeti megoldás

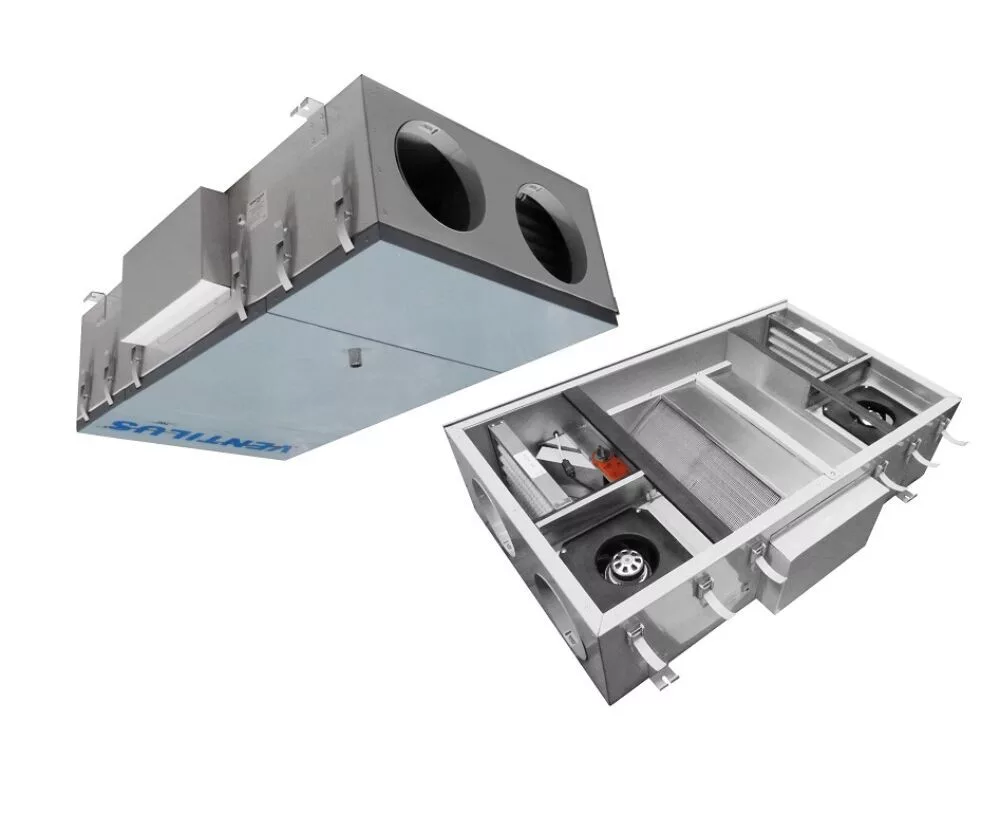

A Ventilus 401 mindössze 328 mm magas gépháza mennyezetre függeszthető, vízszintes légcsatorna-csonk kiosztással. Porszórt acéllemez háza 30 mm vastag hő- és hangszigetelést kapott, ezért olyan helyeken is praktikus megoldás, ahol fontos a hasznos tér megőrzése.

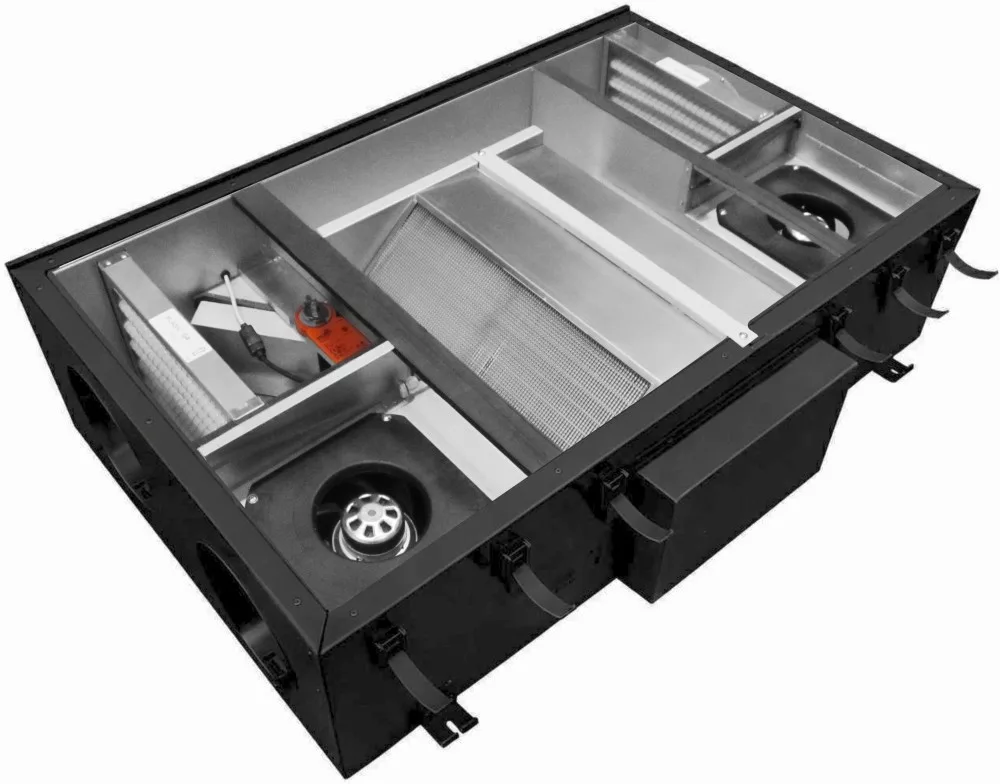

Hatékony hővisszanyerés és korszerű felépítés
A gyártó jelenlegi termékleírása szerint a Ventilus 401 alumínium ellenáramú hőcserélővel készül. Az energiatakarékos EBM-Papst EC ventilátorokat automatikus nyári/téli bypass, fagyvédelmi rendszer és 500 W-os elektromos előfűtő egészíti ki.
| Ellenáramú alumínium hőcserélő | EBM-Papst ventilátorok EC motorral |
| Automatikus nyári/téli bypass Belimo szelepmozgatóval | Automatikus fagyvédelmi rendszer |
| 500 W-os elektromos előfűtő | G4, illetve ISO Coarse 75% szűrés a befúvó és elszívó ágon |
| Vízszintes légcsatorna-csonk kiosztás | GWC vezérlés alapfelszereltségként |

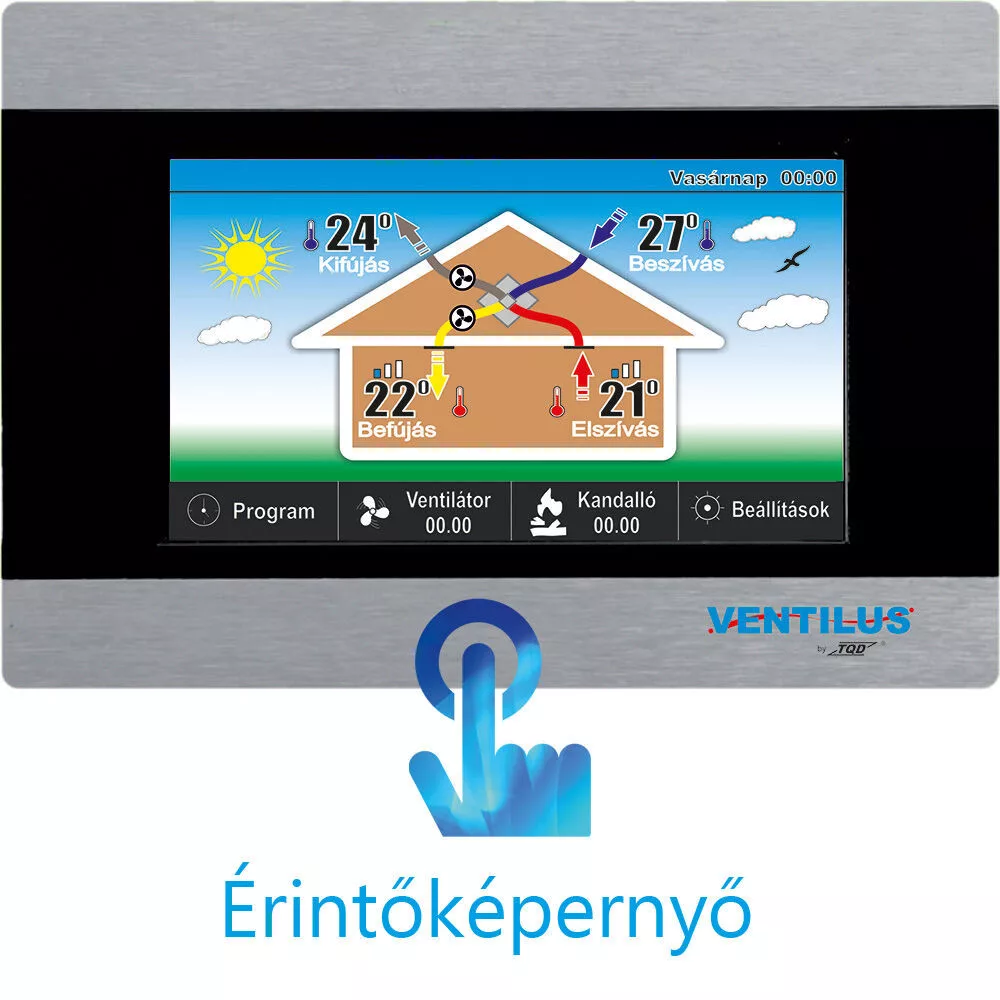

Ventilus SE érintőképernyős vezérlés
A mellékelt vezetékes Ventilus SE érintőpanelről beállítható a heti program, a bypass, a három választható fagyvédelmi mód, valamint a kandalló-, intenzív szellőztetés- és távolléti funkció. A teljesítmény 1–100% között szabályozható, három fokozat rendelhető hozzá, a kijelző pedig figyelmeztet a szűrőcsere esedékességére.
Bővíthető szabályozás
A rendszerhez opcionális páratartalom- és CO2-érzékelő, külső hőmérséklet-érzékelő, GWC rendszer, utófűtő, csatornahűtő és internetmodul csatlakoztatható. Az opcionális internetmodullal a készülék telefonról, táblagépről vagy számítógépről is vezérelhető.
Ellenőrzött műszaki adatok
| Modell | VENTILUS 401 SE |
| Gyártói cikkszám | VENT401 |
| Maximális légszállítás | 400 m³/h a termékadatlap szerint |

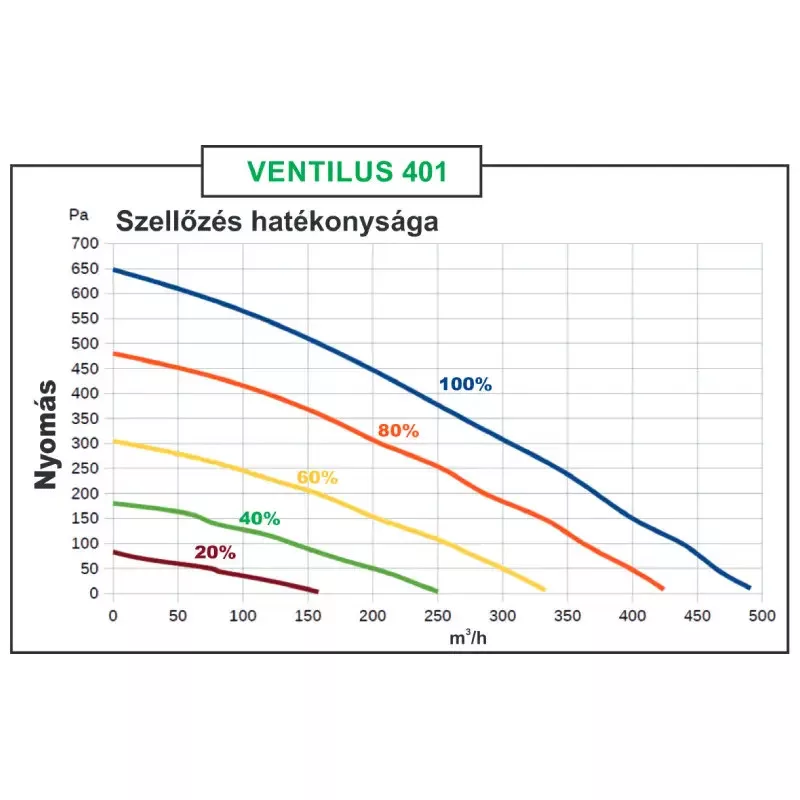

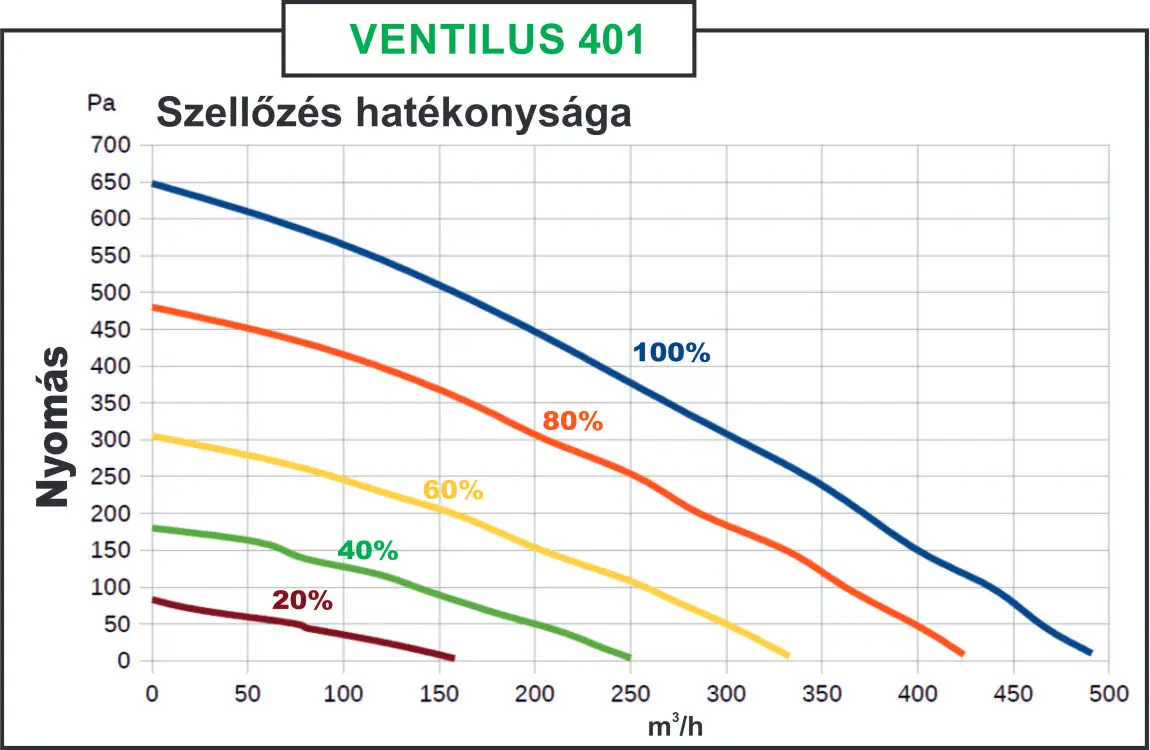

| Webshop szerinti légszállítás 100 Pa mellett | 438 m³/h |
| Ajánlott alapterület | 160–220 m² (tájékoztató jelleggel) |
| Hővisszanyerő típusa | Ellenáramú alumínium hőcserélő |

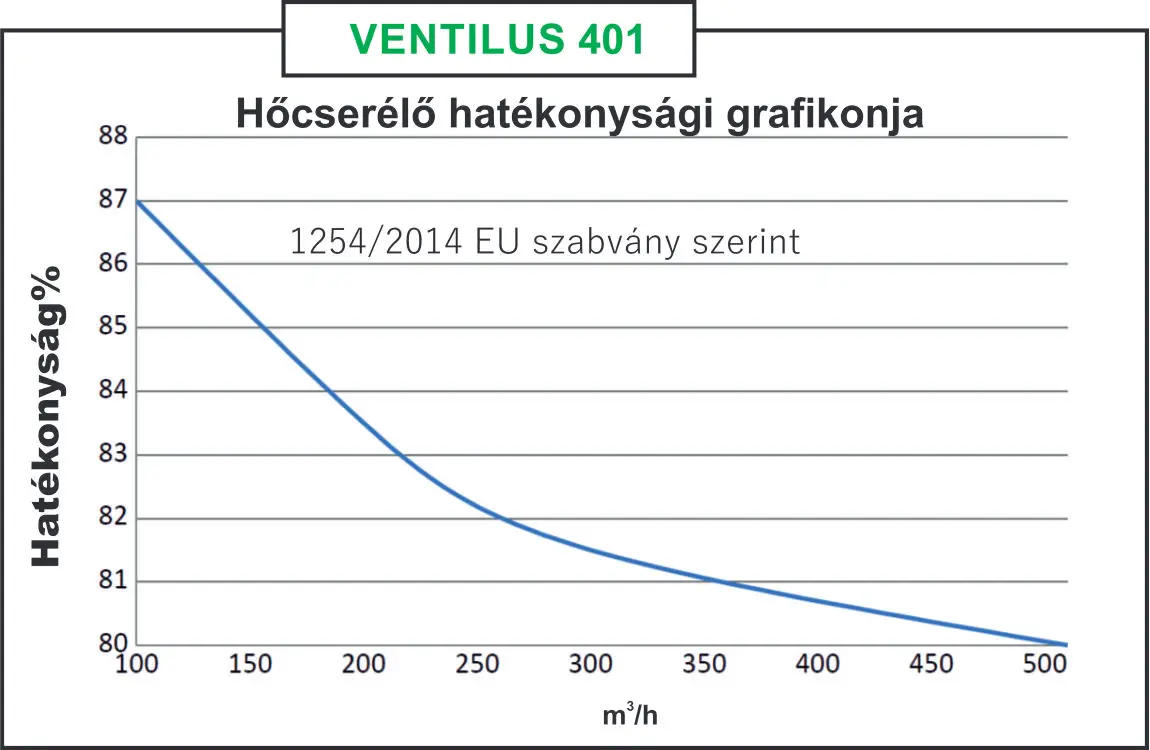

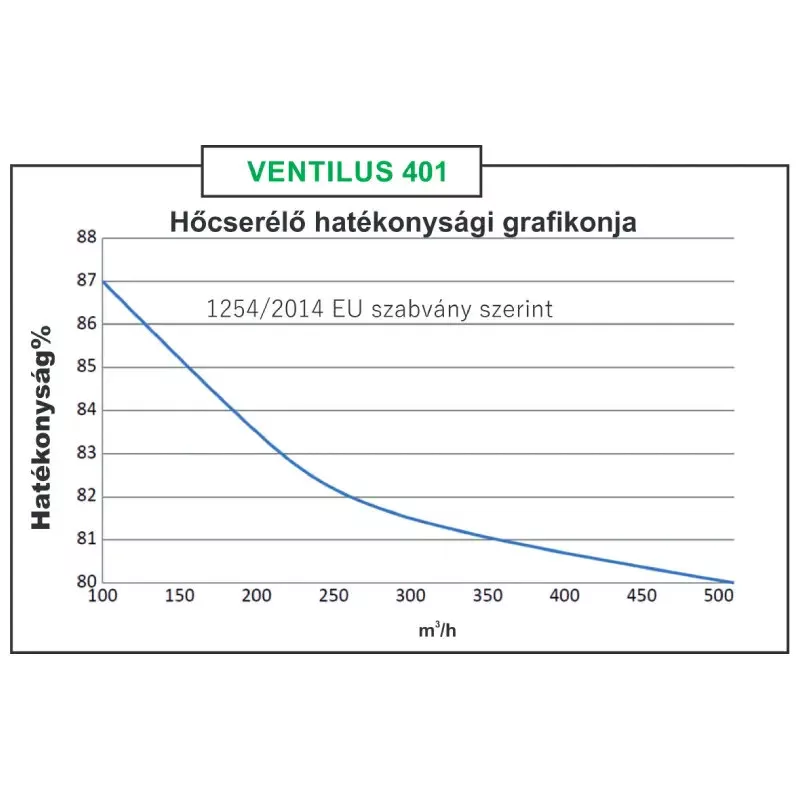

| Hővisszanyerési hatásfok | 81,6% |
| Energiaosztály, átlagos éghajlat | A |
| Ventilátormeghajtás maximális felvett teljesítménye | 203 W |
| Hangteljesítményszint | 65 dB |
| Referencia-légszállítás | 0,078 m³/s |
| Referencia-nyomáskülönbség | 50 Pa |
| Fajlagos felvett teljesítmény | 0,32 W/(m³/h) |
| Elektromos előfűtő | 500 W |
| Szűrés | G4, illetve ISO Coarse 75% a befúvó és elszívó ágon |

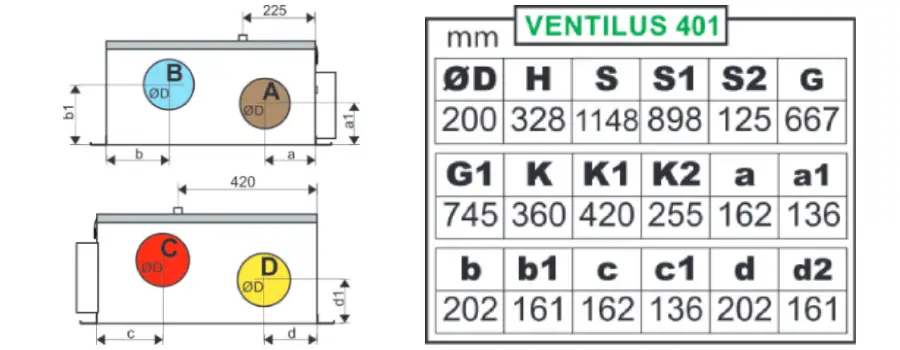

| Légcsatorna-csatlakozás | Ø200 mm, vízszintes kiosztás |

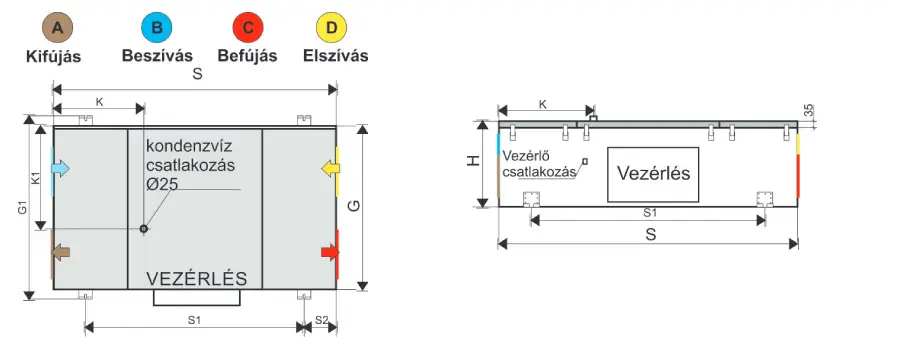

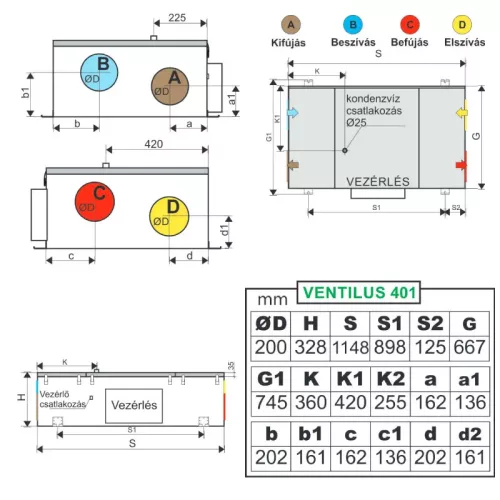

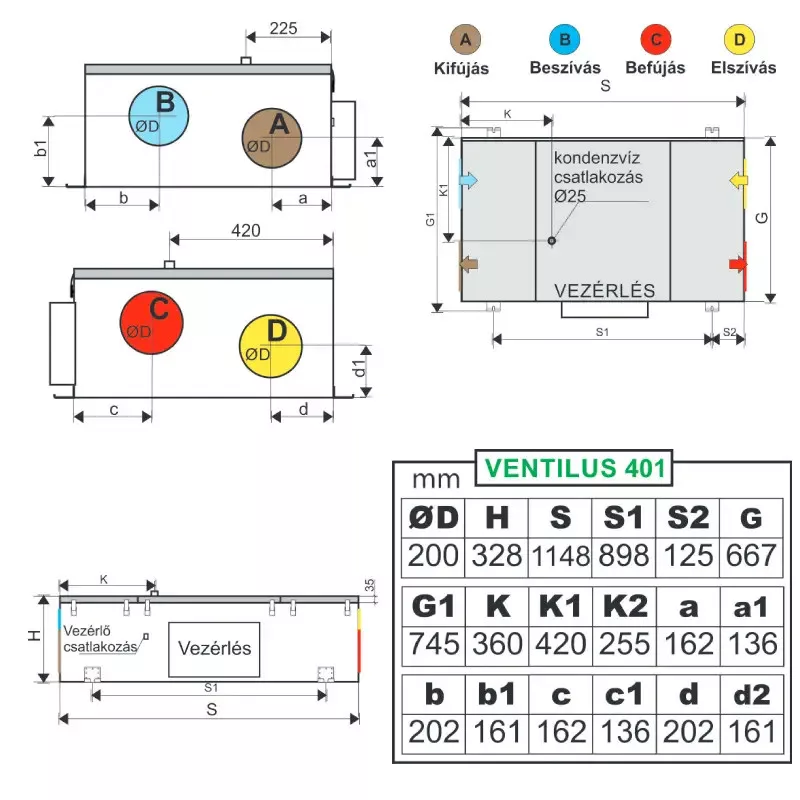

| Méret (magasság × szélesség × mélység) | 328 × 1148 × 667 mm |
| Tömeg | 56,4 kg |
| Max. belső / külső szivárgási arány | 2,9% / 1,0% |
Alapfelszereltség
- Ventilus SE érintőképernyős vezérlőpanel és süllyesztett szerelődoboz
- komplett kondenzvíz-szifon
- 2 méteres vezérlőkábel
- RJ12 csatlakozó
- kezelési útmutató
Szakértői méretezést igényel
A megfelelő készülék, légcsatorna-hálózat és kiegészítők kiválasztása az épület adottságaitól, a szükséges légmennyiségtől és a tervezett nyomásveszteségtől függ. A rendszer tervezését, beépítését és beszabályozását bízza légtechnikai szakemberre.
A teljesítmény- és energiaadatok a VENTILUS 401 SE 1254/2014/EU rendelet szerinti termékismertető adatlapján, a szerkezeti és vezérlési adatok pedig a gyártó termékoldalán alapulnak. Az opcionális kiegészítők nem részei az alapkészletnek.
Maximális áramlási sebesség (100 Pa-nál):
Kompresszió :
Energiafogyasztás:
Előmelegítő teljesítmény:
Hálózati feszültség:
Csőcsatlakozás átmérője:
Csőcsatlakozás bekötése:
Magasság / szélesség / mélység:
Tömeg:
Szűrési osztály:
Energiaosztály:
Hővisszanyerő típusa:
Hővisszanyerés hatékonysága:
Ventilátor max. energiafogyasztása:
Hangteljesítmény szint:
Hangteljesítmény (I. szint 15%):
Áramlási sebesség referenciaérték:
Nyomáskülönbség referenciaérték:
Egység energiafogyasztása:
Belső levegőszivárgás max.:
Külső levegőszivárgás max.:
Szűrő csere figyelmeztetés:
Éves villamosenergia-fogyasztás:
Éves megtakarítás:
Gyártó:
TQD
Cikkszám:
VENT401
Készülék elhelyezése:
Mennyezeti
Tömeg:
57 kg/db
