TQD Ventilus 600+ fali szellőztető gép
1 702 071 Ft
TQD Ventilus 600+ fali szellőztető gép
3 havi kamatmentes részletfizetéssel is
Energiaosztály
Raktáron
1 702 071 Ft
Gyártói Cikkszám:
VENT600
Egyéb leírás:
DWG file letöltése :
STP file letöltése :
GARANCIÁLIS FELTÉTELEK:

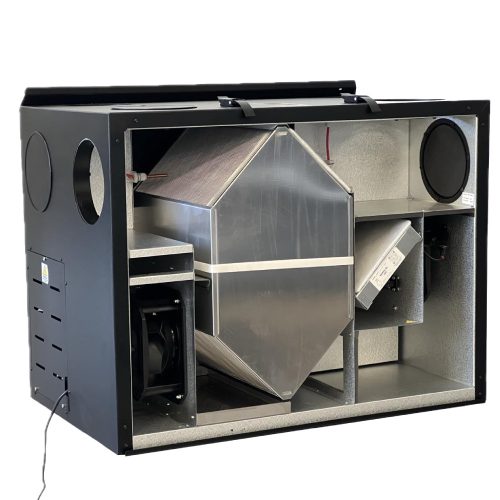

TQD Ventilus 600+ hővisszanyerős szellőztetőgép
Falra függesztve vagy padlóra állítva is telepíthető központi szellőztetőgép családi házakhoz és más, megfelelően méretezett épületekhez. Alumínium ellenáramú hőcserélője, energiatakarékos EBM-Papst EC ventilátorai és Ventilus SE érintőképernyős vezérlője szabályozott, hővisszanyerős légcserét biztosít.
- Maximális légszállítás: 600 m³/h
- Ajánlott alapterület: 220–330 m²
- Hővisszanyerési hatásfok: 84,2%
- Energiaosztály: A
- Beépített előfűtő: 500 W
- Vezérlés: Ventilus SE érintőképernyős panel, heti program és 1–100%-os teljesítményszabályozás
Az alábbi terméket ajánljuk még kiegészítőként
Alumínium hőcserélő · Rugalmas telepítés · Intelligens vezérlés
TQD Ventilus 600+ hővisszanyerős szellőztetőgép
Központi szellőztetőgép jellemzően 220–330 m² alapterületű épületekhez, 600 m³/h maximális légszállítással.
Ismerje meg a Ventilus rendszert!
A videó röviden bemutatja a Ventilus hővisszanyerős szellőztetőrendszer működését és előnyeit.
| 600 m³/h maximális légszállítás |
84,2% hővisszanyerési hatásfok |
A energia- osztály |
72 kg készülék- tömeg |
Ajánlott alapterület: 220–330 m²
Tájékoztató jellegű ajánlás; a pontos méretezés az épület és a légtechnikai hálózat adottságai alapján történjen.
Rugalmas megoldás nagyobb családi házakhoz
A Ventilus 600+ függőleges vagy vízszintes légcsatorna-csonk kiosztással, falra függesztve vagy padlóra állítva is telepíthető. Porszórt acéllemez háza 30 mm vastag hő- és hangszigetelést kapott, így új építésnél és korszerűsítésnél egyaránt rugalmasan elhelyezhető.
Hatékony hővisszanyerés és korszerű felépítés
A gyártó jelenlegi termékleírása szerint a Ventilus 600+ alumínium ellenáramú hőcserélővel készül. Az energiatakarékos EBM-Papst EC ventilátorokat automatikus nyári/téli bypass, fagyvédelmi rendszer és 500 W-os, automatikusan szabályozott PTC elektromos előfűtő egészíti ki.
| Ellenáramú alumínium hőcserélő | EBM-Papst ventilátorok EC motorral |
| Automatikus nyári/téli bypass Belimo szelepmozgatóval | Automatikus fagyvédelmi rendszer |
| 500 W-os PTC elektromos előfűtő | ISO Coarse 75% és ePM10 50% szűrés |
| Függőleges vagy vízszintes csonkkiosztás | GWC vezérlés alapfelszereltségként |

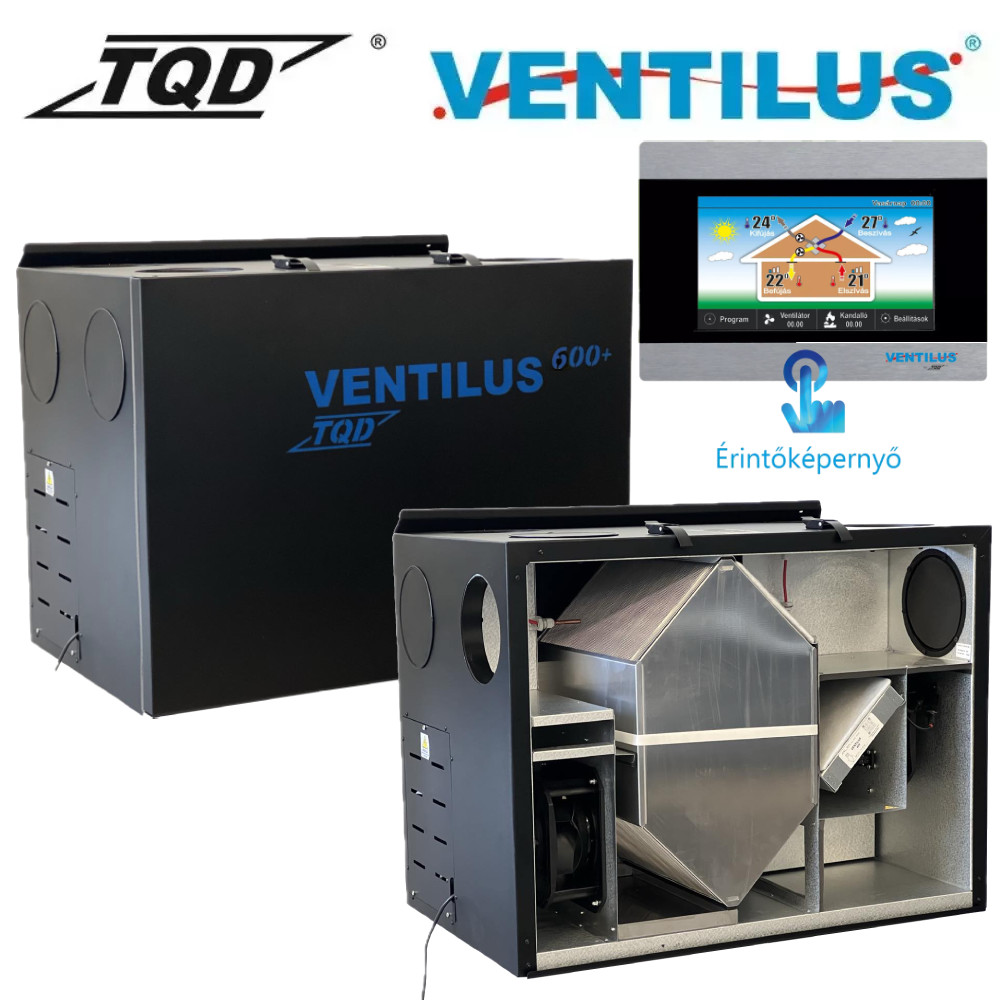

Ventilus SE érintőképernyős vezérlés
A mellékelt vezetékes Ventilus SE érintőpanelről beállítható a heti program, a bypass, a három választható fagyvédelmi mód, valamint a kandalló-, intenzív szellőztetés- és távolléti funkció. A teljesítmény 1–100% között szabályozható, három fokozat rendelhető hozzá, a kijelző pedig figyelmeztet a szűrőcsere esedékességére.
Bővíthető szabályozás
A rendszerhez opcionális páratartalom- és CO2-érzékelő, külső hőmérséklet-érzékelő, GWC rendszer, utófűtő, csatornahűtő és internetmodul csatlakoztatható. Az opcionális internetmodullal a készülék telefonról, táblagépről vagy számítógépről is vezérelhető.
Ellenőrzött műszaki adatok
| Modell | VENTILUS 600+ SE |
| Gyártói cikkszám | VENT600 |
| Maximális légszállítás | 600 m³/h |
| Légszállítás 100 Pa mellett | 595 m³/h |
| Ajánlott alapterület | 220–330 m² (tájékoztató jelleggel) |
| Hővisszanyerő típusa | Ellenáramú alumínium hőcserélő |

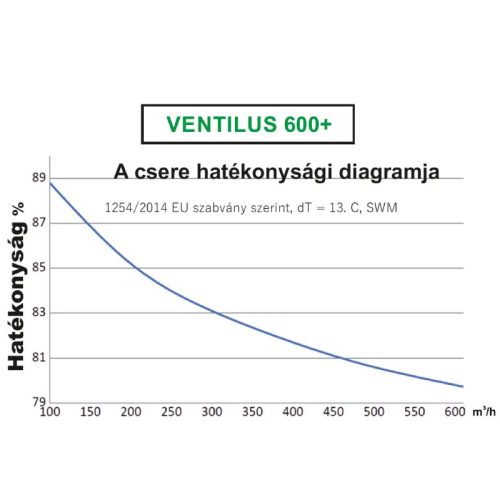

| Hővisszanyerési hatásfok | 84,2% |
| Energiaosztály, átlagos éghajlat | A |
| Ventilátormeghajtás maximális felvett teljesítménye | 313 W |
| Hangteljesítményszint | 57 dB |
| Referencia-légszállítás | 0,117 m³/s |
| Referencia-nyomáskülönbség | 50 Pa |
| Fajlagos felvett teljesítmény | 0,30 W/(m³/h) |
| Elektromos előfűtő | 500 W, PTC |
| Szűrés | ISO Coarse 75% és ePM10 50%, ISO 16890 szerint |
| Légcsatorna-csatlakozás | Ø200 mm, függőleges vagy vízszintes kiosztás |
| Méret (magasság × szélesség × mélység) | 634 × 840 × 657 mm |
| Tömeg | 72 kg |
| Max. belső / külső szivárgási arány | 1,2% / 0,8% |
Alapfelszereltség
- Ventilus SE érintőképernyős vezérlőpanel és süllyesztett szerelődoboz
- komplett kondenzvíz-szifon
- fali rögzítőkonzol
- 2 méteres vezérlőkábel
- RJ12 csatlakozó
- kezelési útmutató
Szakértői méretezést igényel
A megfelelő készülék, légcsatorna-hálózat és kiegészítők kiválasztása az épület adottságaitól, a szükséges légmennyiségtől és a tervezett nyomásveszteségtől függ. A rendszer tervezését, beépítését és beszabályozását bízza légtechnikai szakemberre.
A teljesítmény- és energiaadatok a VENTILUS 600+ SE 1254/2014/EU rendelet szerinti termékismertető adatlapján, a szerkezeti és vezérlési adatok pedig a gyártó termékoldalán alapulnak. Az opcionális kiegészítők nem részei az alapkészletnek.
Maximális áramlási sebesség (100 Pa-nál):
Kompresszió :
Energiafogyasztás:
Előmelegítő teljesítmény:
Hálózati feszültség:
Csőcsatlakozás átmérője:
Csőcsatlakozás bekötése:
Magasság / szélesség / mélység:
Tömeg:
Szűrési osztály:
Energiaosztály:
Meghajtás:
Hővisszanyerő típusa:
Hővisszanyerés hatékonysága:
Ventilátor max. energiafogyasztása:
Hangteljesítmény szint:
Hangteljesítmény (I. szint 15%):
Áramlási sebesség referenciaérték:
Nyomáskülönbség referenciaérték:
Egység energiafogyasztása:
Belső levegőszivárgás max.:
Külső levegőszivárgás max.:
Szűrő csere figyelmeztetés:
Éves villamosenergia-fogyasztás:
Éves megtakarítás:
Gyártó:
TQD
Cikkszám:
VENT600
Készülék elhelyezése:
Fali
Tömeg:
72 kg/db
