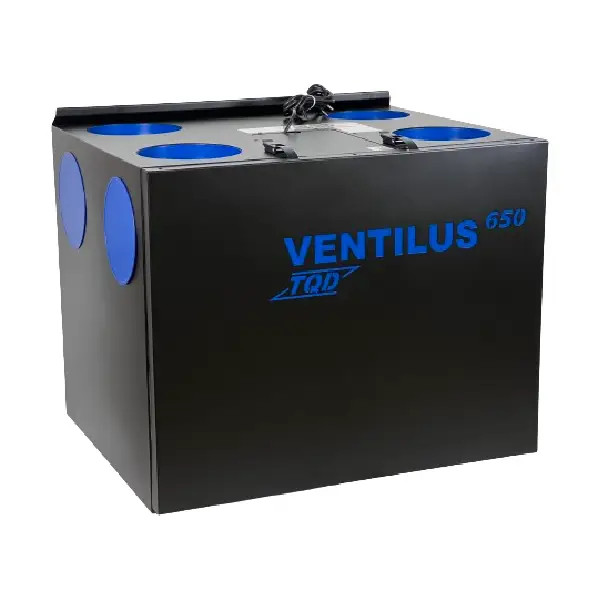

TQD Ventilus 650 SE fali gép

A TQD márka a 90-es évek elejétől elsőrangú szellőztető, légtechnika termék a piacon. Prémium minőség, nagyfokú szabályozhatóság, jelentős energiamegtakarítás, automatikus áramláskiegyenlítés, többfunkciós színes érintőképernyős szabályzóegység, automata Bypass téli-nyári hőcserélő funkció, tartósság, hibamentes működés és számos kiemelkedő extra tulajdonság jellemzi.

.

Felső kategóriás Ventilus 590 SE hővisszanyerős szellőztető, légtechnika gép

.

-----

• A szellőztető, légtechnika ház szerkezete porszort acéllemezből.
• A készülék 30 mm vastag hő- és hangszigetelésű, a nagyobb hatékonyság érdekében.
• Nagy hatékonyságú polisztirol ellenáramú hőcserélő. A megnövelt speciális polisztirol műanyag lemezek, a hő és a páratartalom visszanyerésére, továbbá a szagok és szennyeződések megakadályozására.
• Automatikus téli / nyári Bypass funkció: egy ún. elkerülő ág, amelyen keresztül kikerüli a hővisszanyerő a hőcserélőt és kiegyenlíti a levegő hőmérsékletét.
• Alaptartozék szűrők: 2 db G4 osztályú szűrő (a friss levegő ághoz és az elszívó ághoz), 1 db M5 osztályú szűrő a friss levegő ághoz (típustól függően további opcionálisan választható szűrők).
• Kiegészítő elektromos fűtés vezérlés.
• Automatikus fagyálló rendszer a Belimo szelepmozgató megvédi a hőcserélőt a fagyás ellen.
• EBM-PAPST ventilátorok EC motorral.
• 1000 W PTC elektromos előmelegítő.
• Szűrési osztály ISOCOARSE 75% és ePM 10-50%.
• 1-100% teljes teljesítmény beállítás (3 sebességfokozat).
• Lehetséges csatlakoztatni a készüléket egy riasztókezelő központhoz vagy fürdőszoba kapcsolóhoz, hogy az üzemi állapot I. vagy III. fokozatra váltson.

A vizes helyiségekből elszívott párás levegőt a hővisszanyerős szellőztető, légtechnika rendszer automatikusan szabályozza és optimalizálja az elszívási és befúvási folyamatokat. A vizes helyiségekből a párás, elhasznált levegőt elszívja és a kültér felé kibocsátja. A pára és a nedvesség eltávozik, de az újrahasznosított levegő hőjét visszanyeri a rendszer. A filtereken keresztülhaladó baktériumokat, penészgombákat, polleneket és spórákat megszűrve egészséges, kiváló minőségű levegőt áramoltat a zárt belső légtérbe.

.

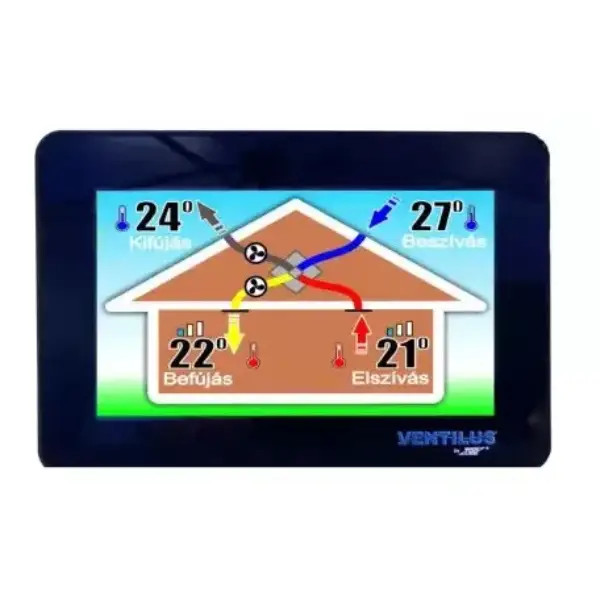

Érintőképernyő

.

Az innovatív fejlesztésnek köszönhetően a TQD Ventilus SE szellőztető, légtechnika rendszerek megújult szoftver és a legújabb kijelzővel rendelkeznek a még magasabb minőségi szolgáltatás érdekében!

.

.

Entalpiás hőcserélő működés Ellenáramú polimer entalpiás hőcserélő nemcsak a hő visszanyerésére képes, hanem a keletkező kondenzvizet a hőcserélő falain  keresztül továbbítja – a hővel együtt – a beáramló friss levegőnek. Olyan mintha a hőcserélő elválasztó lemezei itatós papírból lennének, így a víz át tud diffundálni a másik oldalra, ahol a friss levegő beáramlik az épületbe. A speciális felületű hőcserélő lemezek megakadályozzák a szagok és más szennyeződések bejutását a légtérbe.  Külső friss levegő Friss levegő bejuttatás Elhasznált elszívott levegő Kidobott levegő

.

A szűrő kiemelkedő szerepe a szellőztető, légtechnika gépben A hővisszanyerőben két szűrő található. Az egyik szűrő a gépbe érkező külső levegőt szűri meg (a durva por leválasztását), a másik a lakásból érkező elhasznált levegőt szűri át, mielőtt a gépbe érkezne.  A TQD Ventilus szellőztető, légtechnika készülék alaptartozéka 2 db G4 szűrő (elszívó és friss levegő ághoz) és 1 db M5 szűrő (friss levegő ághoz). Erősebb szűrő használatához az F9 finomságú szűrőt ajánljuk. A filterek cseréjére a vezérlő rendszer mindig figyelmezteti, mert a szűrők karbantartása és a megfelelő időben való cseréje rendkívül fontos a levegő légállapota miatt.  A TQD Ventilus szellőztető, légtechnika rendszerben a szűrők megfelenek az ISO 16890 szabványnak.

.

.

A szellőztető, légtechnika gép energiafogyasztása (fűtés nélkül):..

..

JAVASOLT KIEGÉSZÍTŐ BERENDEZÉSEK

• Ifeel érzékelő (CO2, páratartalom, hőmérséklet)
• Internet modul, hogy a világ minden részéről irányítani tudja szellőztetőjét
• Érintőképernyős kezelőpanel
• Párásító gép
• Speciális szűrők
• Előfűtő kalorifer
• Geotermikus vezérlő modul (GWC)
• Kültéri hőmérséklet szenzor a GWC megfelelő működéséhez

.

Tipp, ötlet:

  A TQD Ventilus szellőztető, légtechnika gépek függőlegesen/vízszinten is elhelyezhetőek, mely a gép típusa szerint eltérő lehet. A hővisszanyerős szellőztető, légtechnika gépek akár a lakótéren kívül a padlástérben vagy a pincébe is rakható. A leghatékonyabb működés elérése érdekében, kérje a kivitelező építész/gépész/szaktanácsadó véleményét.

  A szellőztető, légtechnika rendszer G4 szűrői porszívózhatóak és átmoshatóak, de körülbelül fél évente a hatékony működés érdekében, minden esetben a szűrő cserét javasoljuk.

.

*Az alap 3 év garancia mellé, évi egyszeri számlával igazolt karbantartás mellett + 1 év garanciát biztosítunk!

Maximális áramlási sebesség (100 Pa mellett): 662 m3/h
Kompresszió (590 m3/h mellett): 184 Pa
Energiafogyasztás: 17-167 W
Az előmelegítő teljesítménye: 500 W
Hálózati feszültség: 230 V/50 Hz
Csatlakozó átmérője: 200 mm
Csőcsatlakozás bekötése (falra szerelés módja): függőleges / vízszintes
Magasság / Szélesség / Mélység: 636/833/675 mm
Súly: 63 kg
Ház területe: 200-330 m2
Energiaosztály: A
Rendszertípus: ellenáramú hőcserélő
Meghajtás: fokozat mentes ventilátor sebességszabályozó rendszer

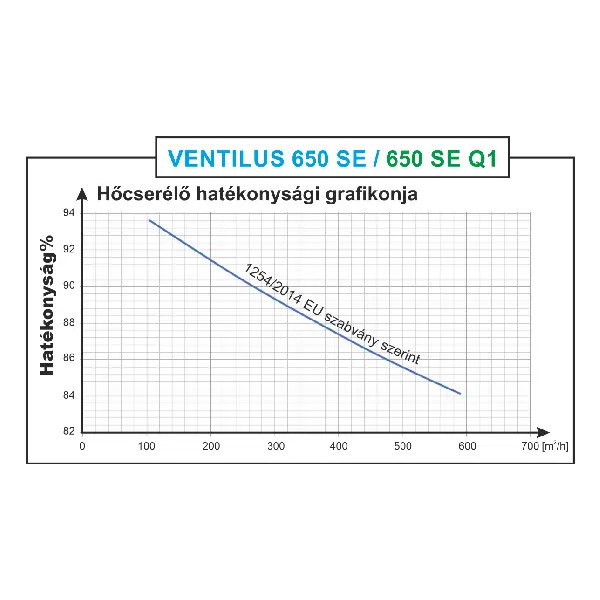

Hővisszanyerés hatékonysága az EU 1254/2014 szerint: 73,5%
Ventilátor max. energiafogyasztása: 248 W
Hangteljesítmény szint Lwa: 63 dB (A)
Hangteljesítmény szint Lwa I. szint (15%): 43 dB (A)
Áramlási sebesség referenciaérték: 0,128 m3/s
Nyomáskülönbség referenciaérték: 50 Pa
Egység energiafogyasztása: 0,292 [W(m³]
Belső levegőszivárgás maximális foka: 1.3%
Külső levegőszivárgás maximális foka: 2.7%
Információ a szűrők cseréjének szükségességéről: a vezérlőn riasztás formájában
Éves villamosenergia-fogyasztás: 3,09 kWh
Éves megtakarítás a fűtésben a mérsékelt övezetben: 37,83 kWh
