Részletek

Nagy légszállítás · Automatikus kiegyensúlyozás · Intelligens vezérlés

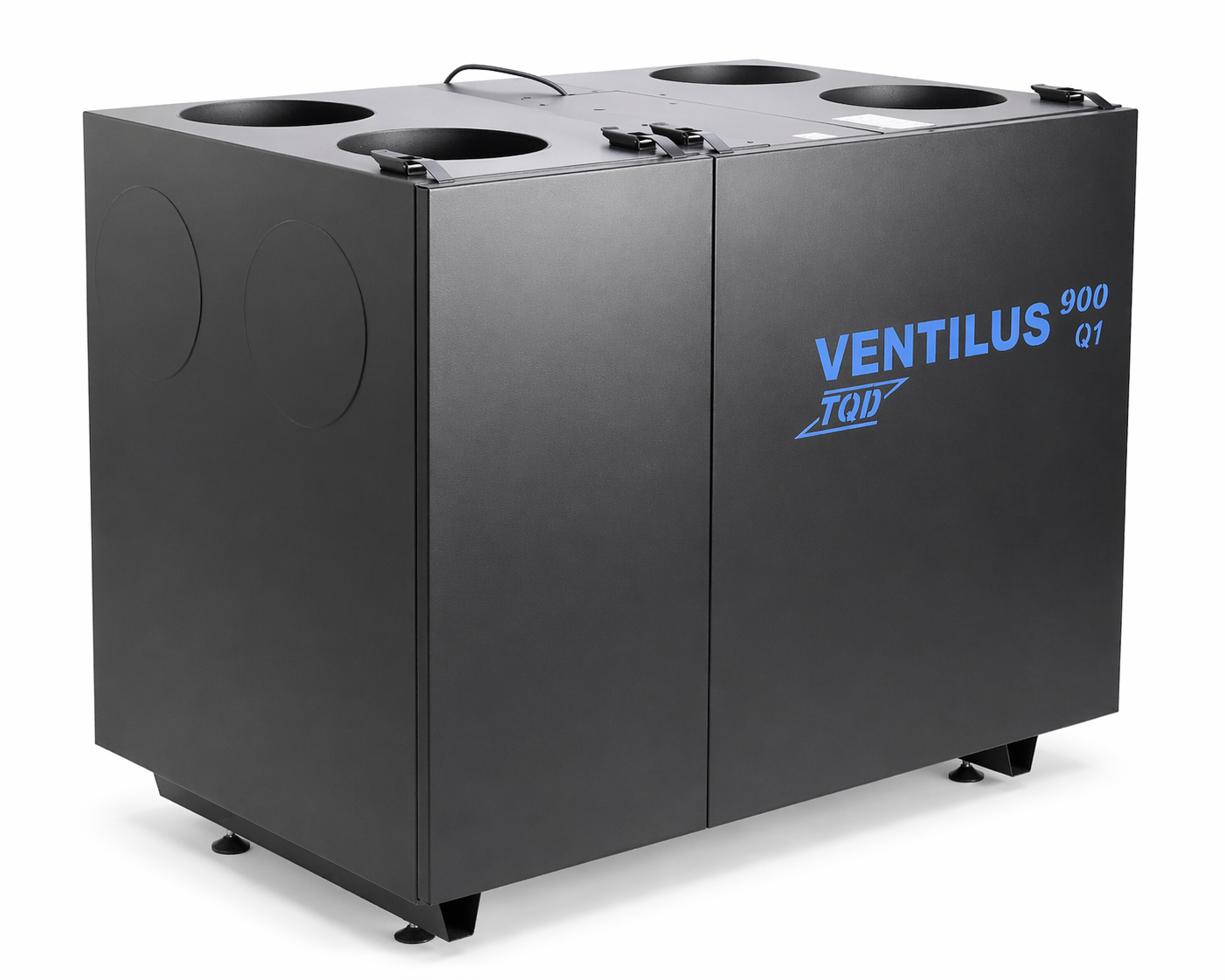

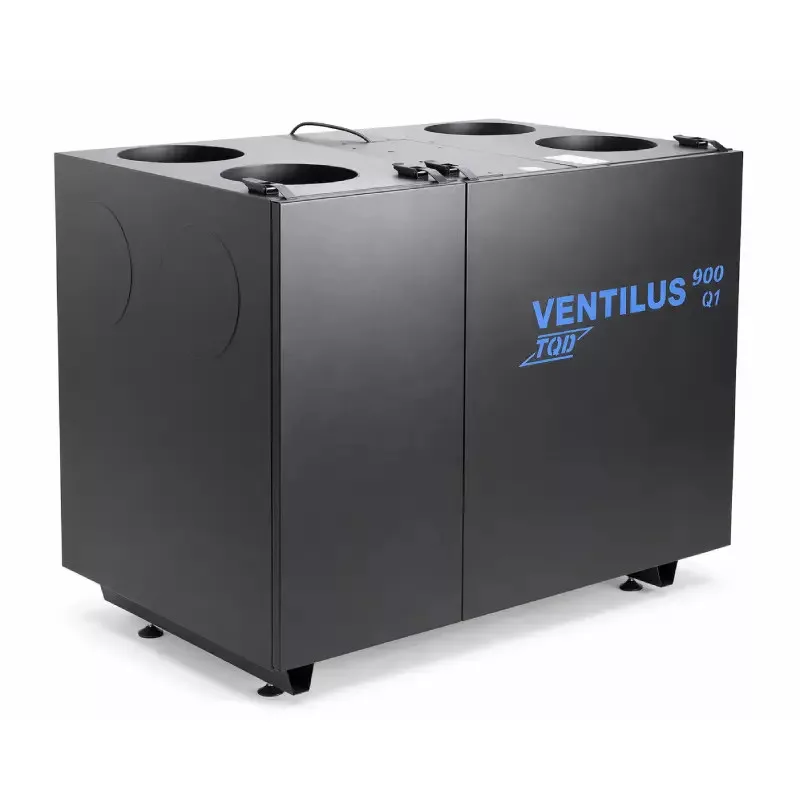

TQD Ventilus 900 SE Q1 hővisszanyerős szellőztetőgép

Prémium központi szellőztetőgép nagy légszállítási igényű épületekhez, ACF automatikus légmennyiség-kiegyensúlyozással és Ventilus Touch2 érintőképernyős vezérléssel.

Ismerje meg a Ventilus rendszert!

A bemutató videó röviden szemlélteti a Ventilus hővisszanyerős szellőztetőrendszer működését és előnyeit.

900 m³/hmaximális légszállítás

83,5%hővisszanyerési hatásfok

Aenergia- osztály

ACFautomatikus légmennyiség- kiegyensúlyozás

Stabil légcsere Q1 technológiával

A Ventilus 900 SE Q1 kizárólag Q1 kivitelben érhető el. Az ACF rendszer automatikusan kiegyensúlyozza a befújt és elszívott levegő mennyiségét, így a központi szellőztetőrendszer a változó üzemi körülmények között is szabályozottan működik. A 900 m³/h maximális légszállítás nagy légcsereigényű lakó- és egyéb épületek szellőztetésére teszi alkalmassá.

Hatékony hővisszanyerés és korszerű felépítés

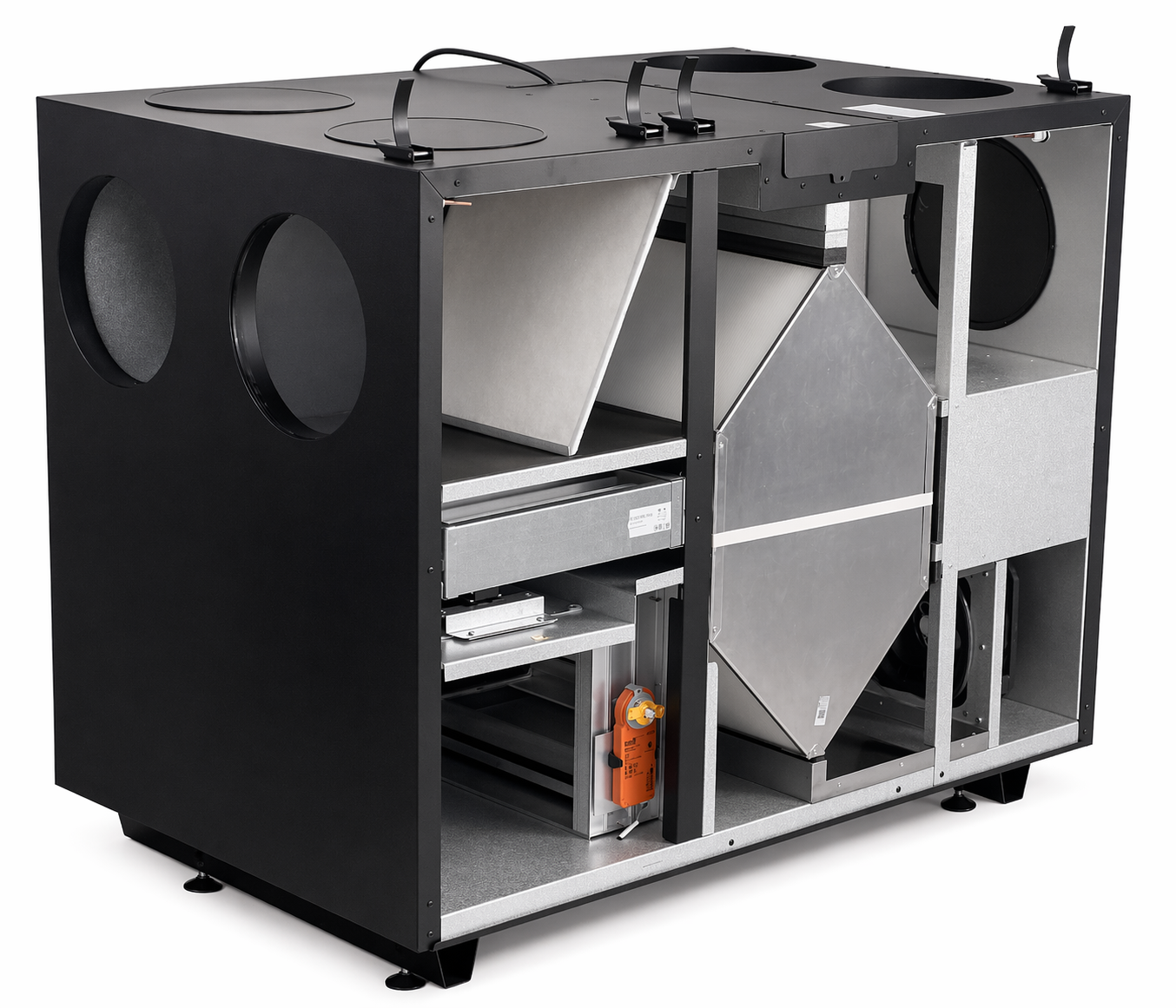

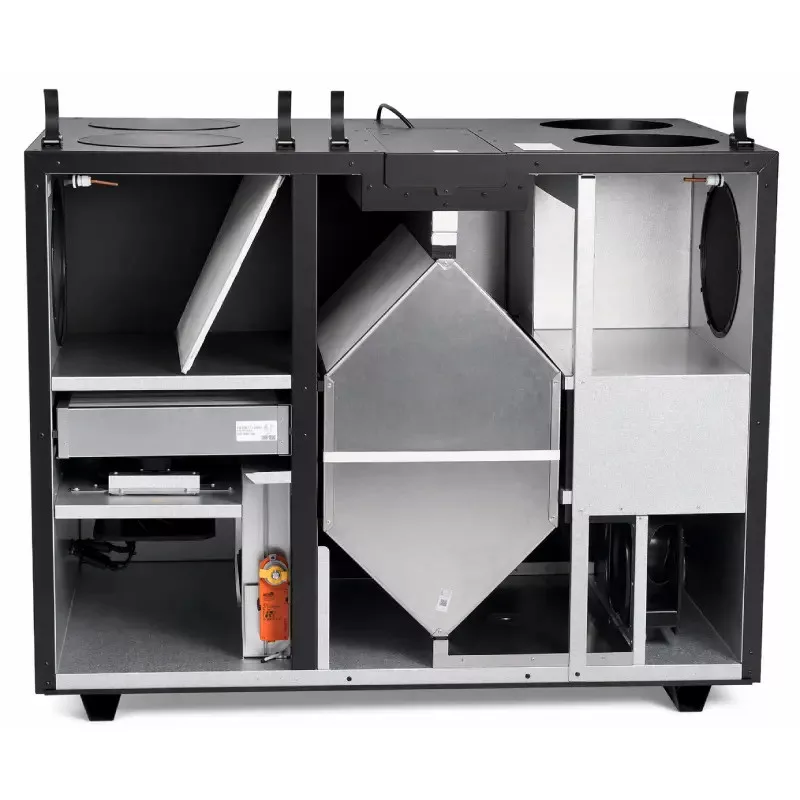

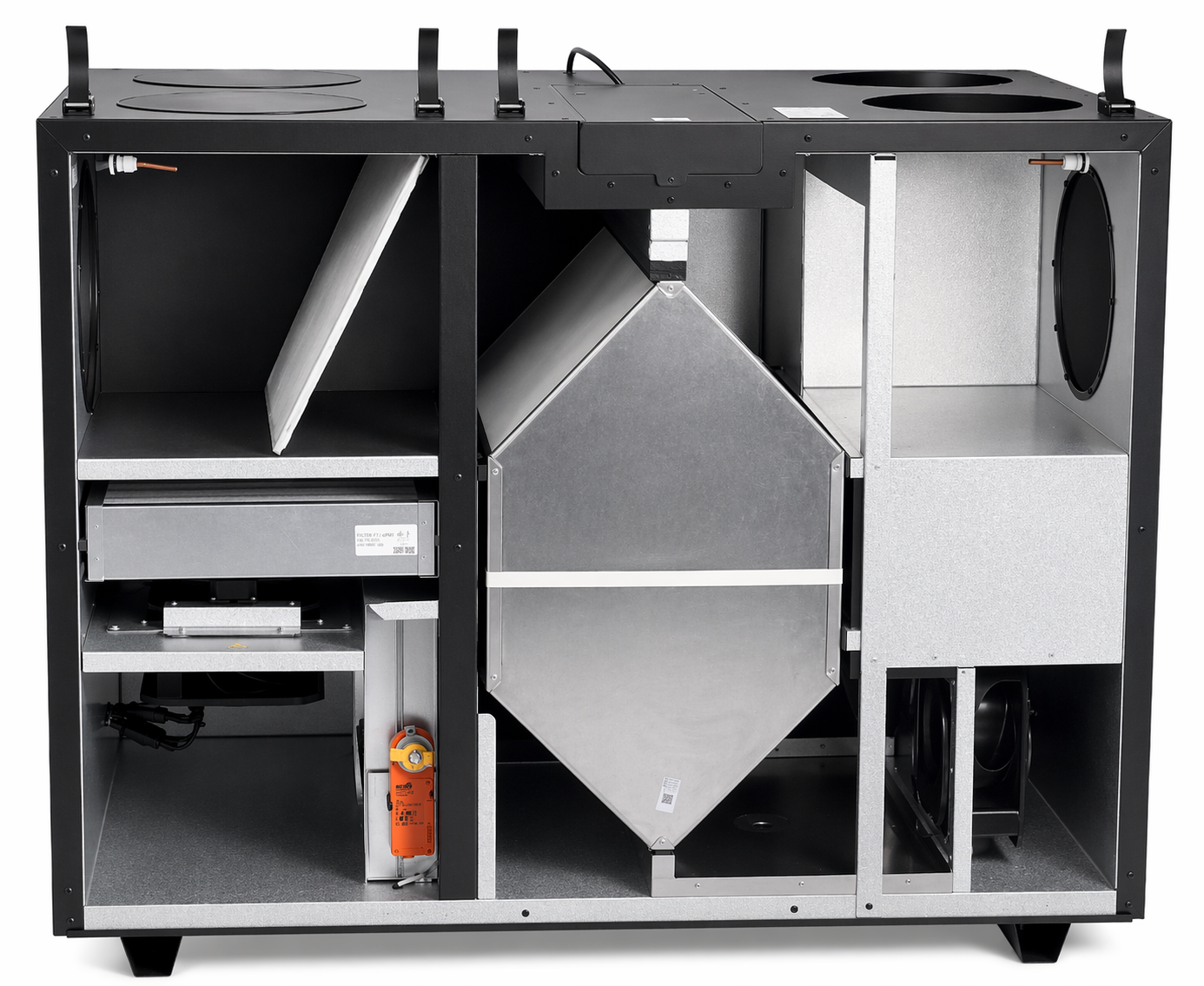

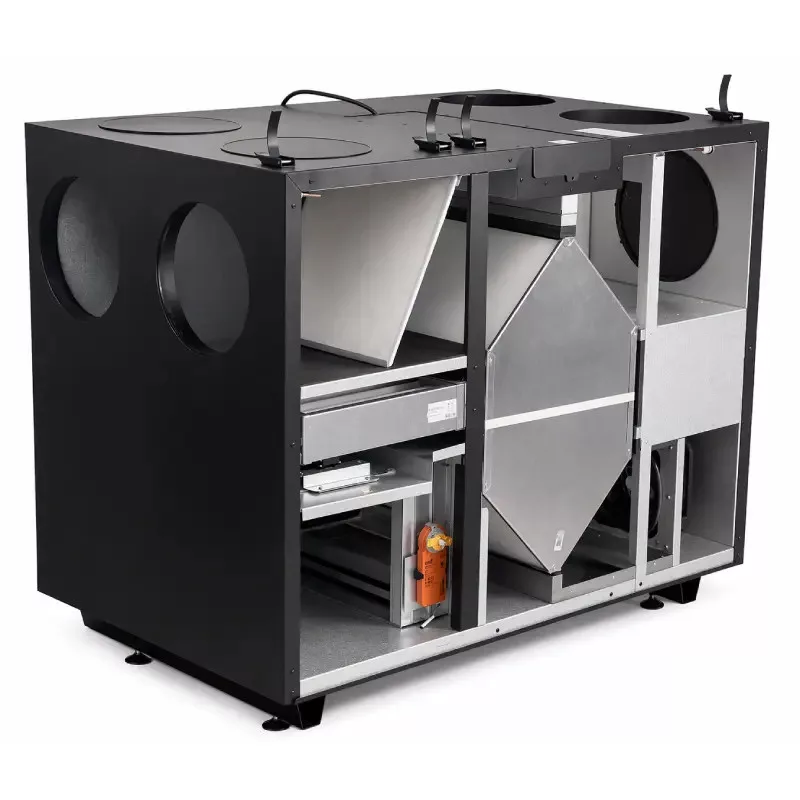

Az ellenáramú, polisztirol hőcserélő igazolt hővisszanyerési hatásfoka 83,5%. A légszállításról EBM-Papst EC motoros ventilátorok gondoskodnak. A porszórt acéllemez burkolatot 30 mm vastag hő- és hangszigetelés egészíti ki.

Ellenáramú polisztirol hőcserélő	EBM-Papst ventilátorok energiatakarékos EC motorral
Automatikus nyári/téli bypass Belimo szelepmozgatóval	Automatikus fagyvédelmi rendszer
2000 W-os, igény szerint szabályozott PTC előfűtő	Függőleges vagy vízszintes csatlakozási elrendezés
Száraz szifon az alapfelszereltség részeként	30 mm hő- és hangszigetelés

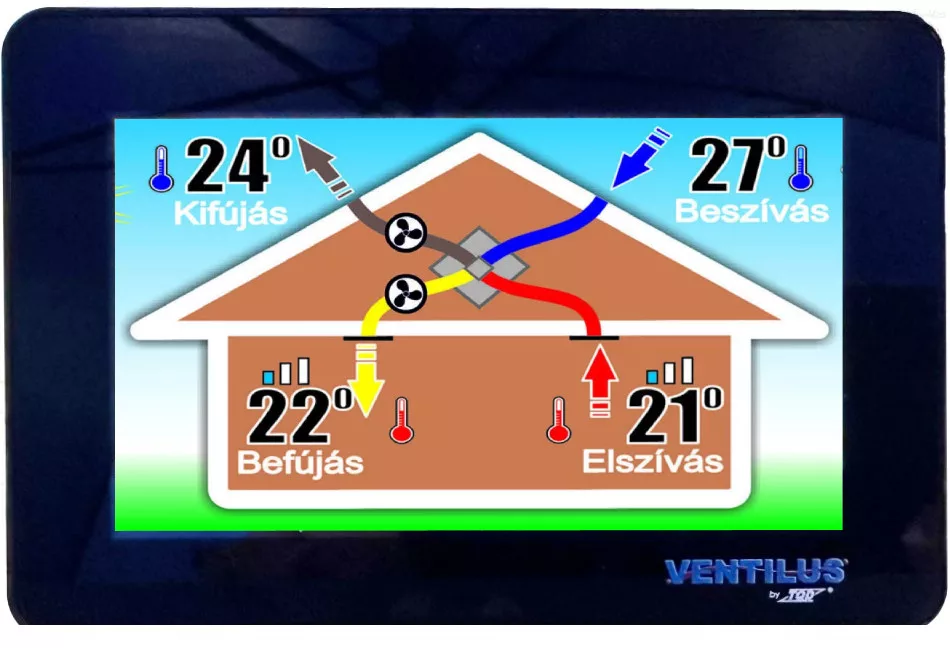

Ventilus Touch2 érintőképernyős vezérlés

A mellékelt Touch2 panelen elérhető a heti program, a bypass vezérlése, a három választható fagyvédelmi mód, valamint a kandalló-, intenzív szellőztetés- és távolléti funkció. A teljesítmény 1–100% között, három fokozatban állítható, a vezérlő pedig jelzi a szűrőcsere szükségességét.

Okosotthon-integráció és bővíthetőség

A Modbus RTU támogatás lehetővé teszi a készülék intelligens épületvezérlésbe integrálását. A GWC vezérlés alapfelszereltség, az internetes távvezérlés pedig külön modullal érhető el. A rendszerhez páratartalom- és CO₂-érzékelő, párásító, utófűtő, csatornahűtő, talajhőcserélő és további vezérelt kiegészítők csatlakoztathatók.

Szűrés az ISO 16890 szabvány szerint

A befúvó ág szűrése ISO COARSE 75% + ePM10 50%, az elszívó ág szűrése ePM10 50% besorolású. A vezérlő a szűrők cseréjének esedékességét az érintőképernyőn jelzi.

Műszaki adatok

Modell	VENTILUS 900 SE Q1
Maximális légszállítás	900 m³/h
Hővisszanyerési hatásfok	83,5%
Energiaosztály, átlagos éghajlat	A
Ventilátormeghajtás maximális felvett teljesítménye	403 W
Hangteljesítményszint	47 dB
Referencia-légszállítás	0,175 m³/s
Referencia-nyomáskülönbség	50 Pa
Fajlagos felvett teljesítmény	0,27 W/(m³/h)
Elektromos PTC előfűtő	2000 W
Belső / külső szivárgási arány, maximum	1,5% / 1,0%
Méret (szélesség × magasság × mélység)	118 × 99 × 77 cm
Gyártói cikkszám	VENT900SEQ1

Alapfelszereltség

• Ventilus Touch2 érintőképernyős vezérlőpanel
• száraz szifon a készülék alá történő beépítéshez
• 2 méteres vezérlőkábel
• RJ12 csatlakozó hosszabb vezérlőkábel kialakításához
• kezelési útmutató

Szakértői méretezést igényel

A szükséges légszállítás, a légcsatorna-hálózat, a szűrés és a kiegészítők kiválasztása minden esetben az épület adottságai alapján történjen. A megfelelő működés érdekében a rendszer tervezését, beépítését és beszabályozását bízza légtechnikai szakemberre.

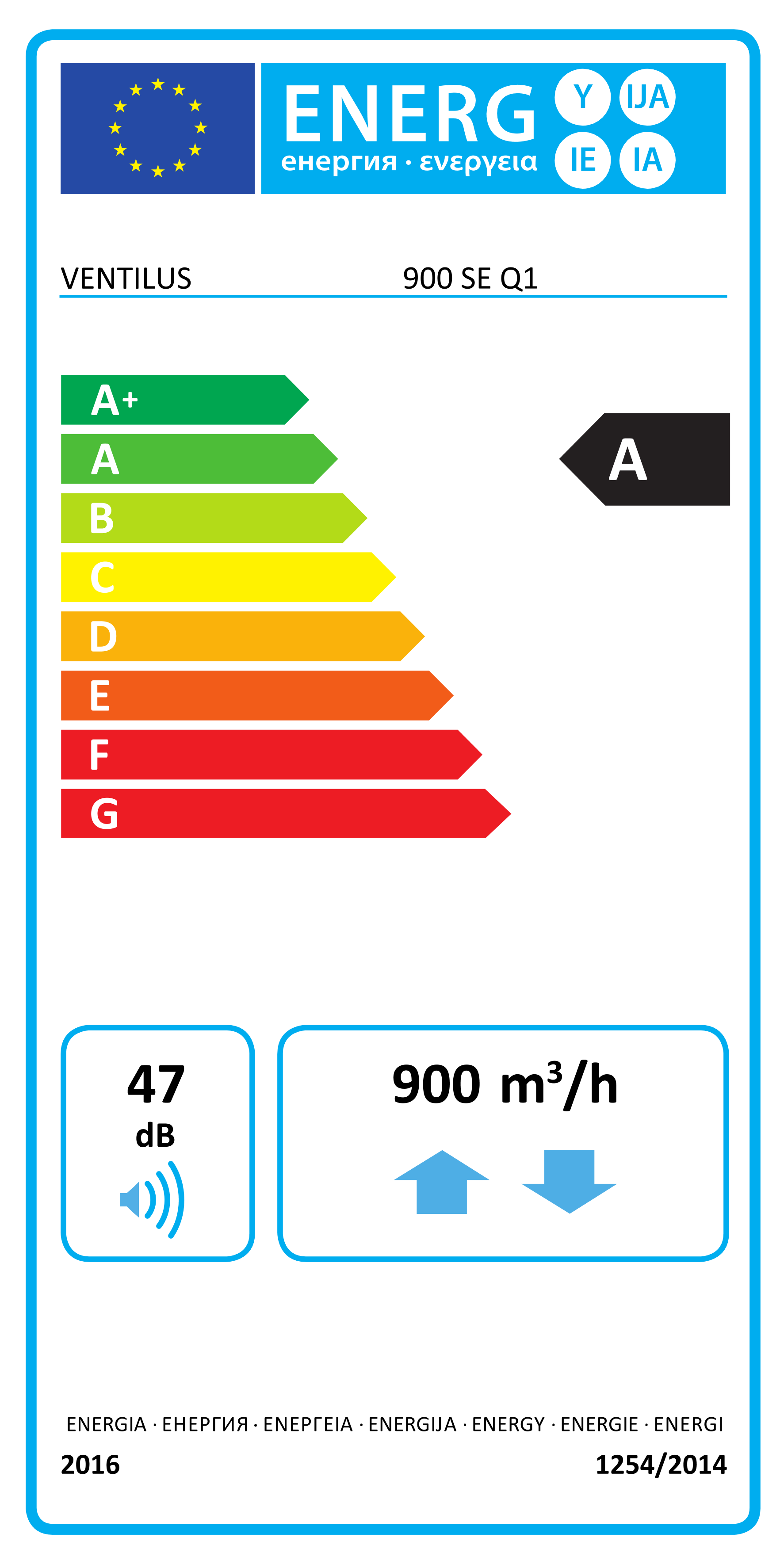

A feltüntetett teljesítmény- és energiaadatok a VENTILUS 900 SE Q1 hivatalos, 1254/2014/EU rendelet szerinti termékismertető adatlapján, a szerkezeti és vezérlési adatok pedig a gyártó termékoldalán alapulnak.

Adatok

Maximális áramlási sebesség (100 Pa-nál):

900 m3/h

Energiafogyasztás:

20-150 W

Csőcsatlakozás átmérője:

125 mm

Szűrési osztály:

ISO COARSE 75% + ePM10-50%

Energiaosztály:

A

Meghajtás:

fokozatmentes ventilátor sebességszabályozó rendszer

Hővisszanyerő típusa:

ellenáramú hőcserélő

Hővisszanyerés hatékonysága:

0.835

Ventilátor max. energiafogyasztása:

403 W

Hangteljesítmény (I. szint 15%):

47 dB(A)

Áramlási sebesség referenciaérték:

0.175 m3/s

Egység energiafogyasztása:

0.27 W(m3/h)

Belső levegőszivárgás max.:

0.01

Külső levegőszivárgás max.:

0.015

Szűrő csere figyelmeztetés:

vezérlőn riasztás formájában

Éves villamosenergia-fogyasztás:

2.9 kWh

Éves megtakarítás:

19.8 kWh

Gyártó:

TQD

Cikkszám:

VENT900SEQ1

Tömeg:

44 kg/db

Paraméterek

Műszaki adatok

Gyártó / Márka	VENTILUS
Modell	900 SE Q1
Energiaosztály (átlagos éghajlat)	A
Hővisszanyerés hatásfoka	83,5 %
Maximális légszállítás	900 m³/h
Villamos teljesítmény	403 W
Zajszint	47 dB
Fajlagos teljesítmény	0,27 W/(m³/h)
Referencia légszállítás	0,175 m³/s
Referencia nyomáskülönbség	50 Pa
Szivárgási arány (belső / külső)	1,5% / 1,0%
Szabályozás típusa	Igényvezérelt központi szabályozás
Hővisszanyerő típusa	Rekuperatív rendszer
Meghajtás	Frekvenciaváltós
Éves villamosenergia-fogyasztás	2,9 kWh/év
Fűtési megtakarítás (hideg éghajlat)	85,6 kWh/év
Fűtési megtakarítás (átlagos éghajlat)	43,7 kWh/év
Fűtési megtakarítás (meleg éghajlat)	19,8 kWh/év
Szűrőcsere jelzés	Érintőképernyős kijelzésen

Az adatok a gyártói termékismertető alapján kerültek meghatározásra. :contentReference[oaicite:0]{index=0}
