TQD VENTILUS SCOUT 300 szellőztető gép
1 441 467 Ft
ÚJ
TQD VENTILUS SCOUT 300 szellőztető gép
ÚJ
3 havi kamatmentes részletfizetéssel is
Energiaosztály
Raktáron
1 441 467 Ft
Gyártói Cikkszám:
VENT300S
Egyéb leírás:
DWG file letöltése :
STP file letöltése :
GARANCIÁLIS FELTÉTELEK:

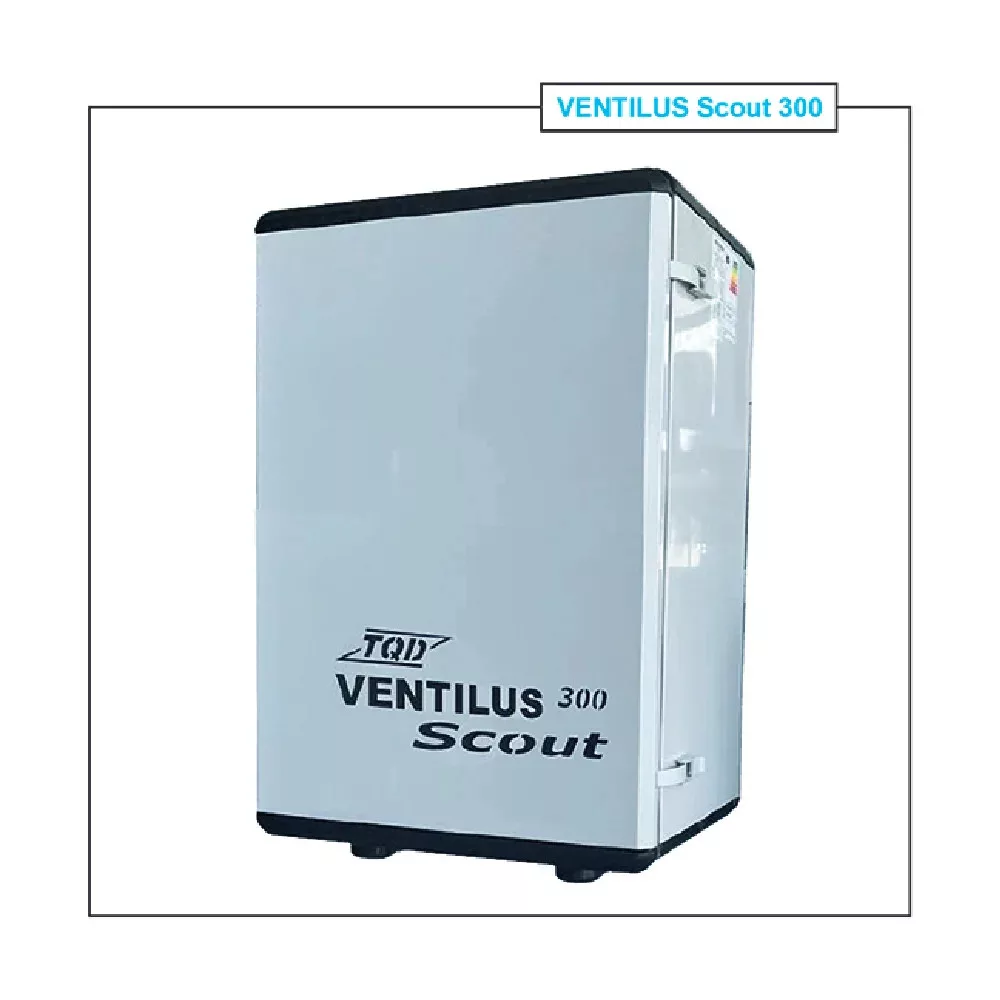

TQD Ventilus Scout 300 hővisszanyerős szellőztetőgép
Kompakt, falra vagy padlóra telepíthető központi szellőztetőgép lakásokhoz, sorházakhoz és ikerházakhoz. Ellenáramú hőcserélője, energiatakarékos EBM-Papst EC ventilátorai és Ventilus SE érintőképernyős vezérlője szabályozott, hővisszanyerős légcserét biztosít.
- Maximális légszállítás: 332 m³/h
- Ajánlott alapterület: 90–160 m²
- Hővisszanyerési hatásfok: 86,1%
- Energiaosztály: A
- Beépített előfűtő: 500 W
- Vezérlés: Ventilus SE érintőképernyős panel, heti program és 1–100%-os teljesítményszabályozás
Az alábbi terméket ajánljuk még kiegészítőként
Könnyű ház · Függőleges csonkelrendezés · Intelligens vezérlés
TQD Ventilus Scout 300 hővisszanyerős szellőztetőgép
Központi szellőztetőgép jellemzően 90–160 m² alapterületű lakásokhoz, sorházakhoz és ikerházakhoz, 332 m³/h maximális légszállítással.
Ismerje meg a Ventilus rendszert!
A videó röviden bemutatja a Ventilus hővisszanyerős szellőztetőrendszer működését és előnyeit.
| 332 m³/h maximális légszállítás |
86,1% hővisszanyerési hatásfok |
A energia- osztály |
29,5 kg könnyű készülékház |
Ajánlott alapterület: 90–160 m²
Tájékoztató jellegű ajánlás; a pontos méretezés az épület és a légtechnikai hálózat adottságai alapján történjen.
Kompakt megoldás meglévő és új épületekhez
A Ventilus Scout 300 könnyű, habosított polipropilén készülékháza és függőleges csonkelrendezése rugalmas elhelyezést tesz lehetővé. Falra függesztve vagy padlóra állítva is telepíthető, ezért új építésnél és korszerűsítésnél egyaránt praktikus választás lehet.

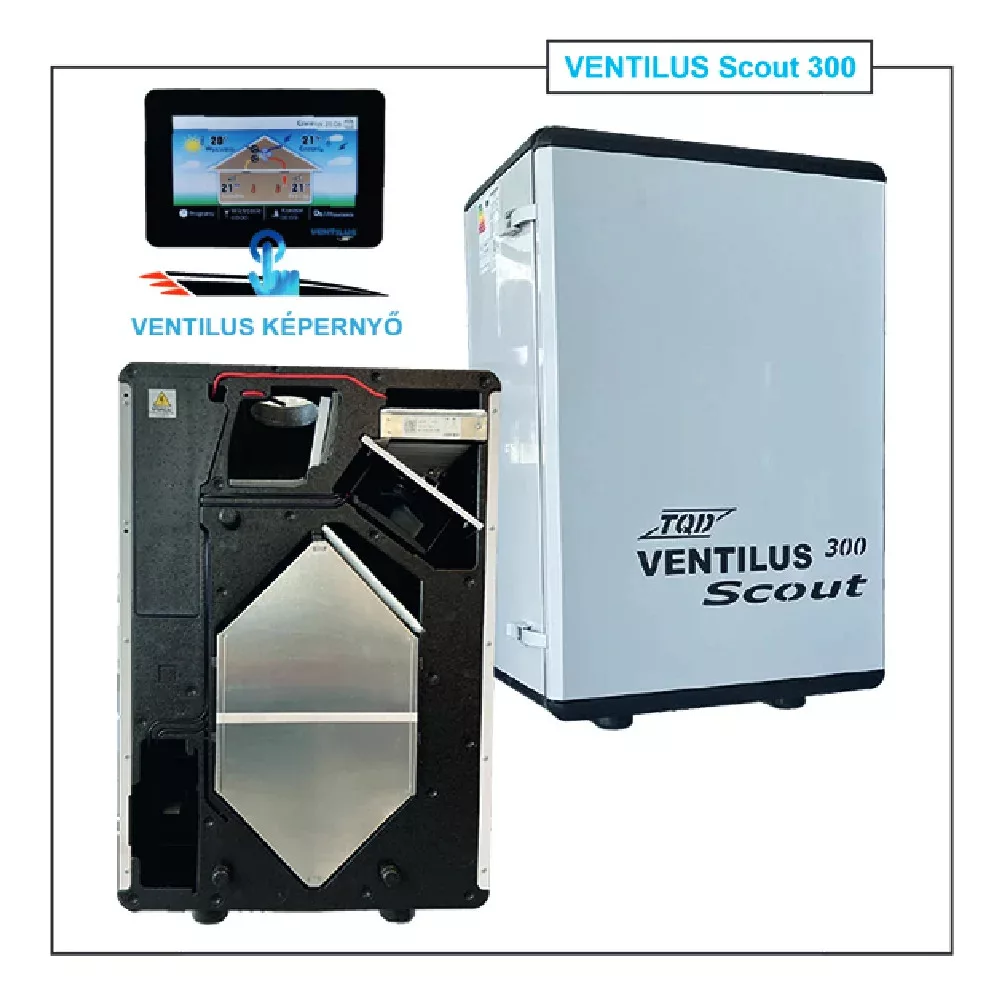

Hatékony hővisszanyerés és korszerű felépítés
A gyártó jelenlegi termékleírása szerint a Scout 300 polisztirol (PS) ellenáramú hőcserélővel készül. Az energiatakarékos EBM-Papst EC ventilátorokat automatikus nyári/téli bypass, fagyvédelmi rendszer és 500 W-os elektromos előfűtő egészíti ki.
| Ellenáramú polisztirol hőcserélő | EBM-Papst ventilátorok EC motorral |
| Automatikus nyári/téli bypass Belimo szelepmozgatóval | Automatikus fagyvédelmi rendszer |
| 500 W-os elektromos előfűtő | G4 szűrés mindkét ágon, plusz M5 a befúvásnál |
| Függőleges légcsatorna-csonk kiosztás | GWC vezérlés alapfelszereltségként |

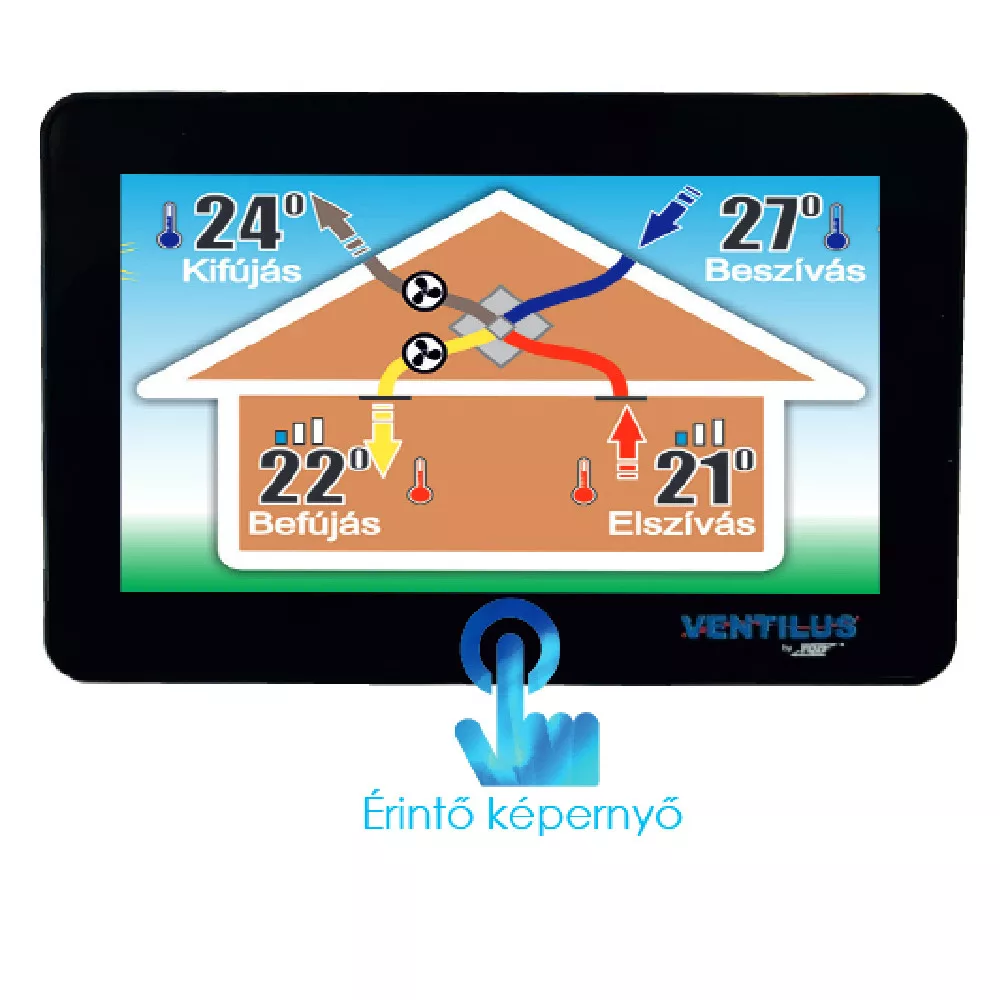

Ventilus SE érintőképernyős vezérlés
A mellékelt vezetékes Ventilus SE érintőpanelről beállítható a heti program, a bypass, a három választható fagyvédelmi mód, valamint a kandalló-, intenzív szellőztetés- és távolléti funkció. A teljesítmény 1–100% között szabályozható, három fokozat rendelhető hozzá, a kijelző pedig figyelmeztet a szűrőcsere esedékességére.
Bővíthető szabályozás
A rendszerhez opcionális páratartalom- és CO2-érzékelő, GWC rendszer, utófűtő, csatornahűtő és internetmodul csatlakoztatható. A Modbus RTU kommunikáció épületfelügyeleti integrációt is lehetővé tesz.
Ellenőrzött műszaki adatok
| Modell | VENTILUS SCOUT 300 SE |
| Gyártói cikkszám | VENT300S |
| Maximális légszállítás | 332 m³/h |
| Ajánlott alapterület | 90–160 m² (tájékoztató jelleggel) |
| Hővisszanyerő típusa | Ellenáramú polisztirol (PS) hőcserélő |

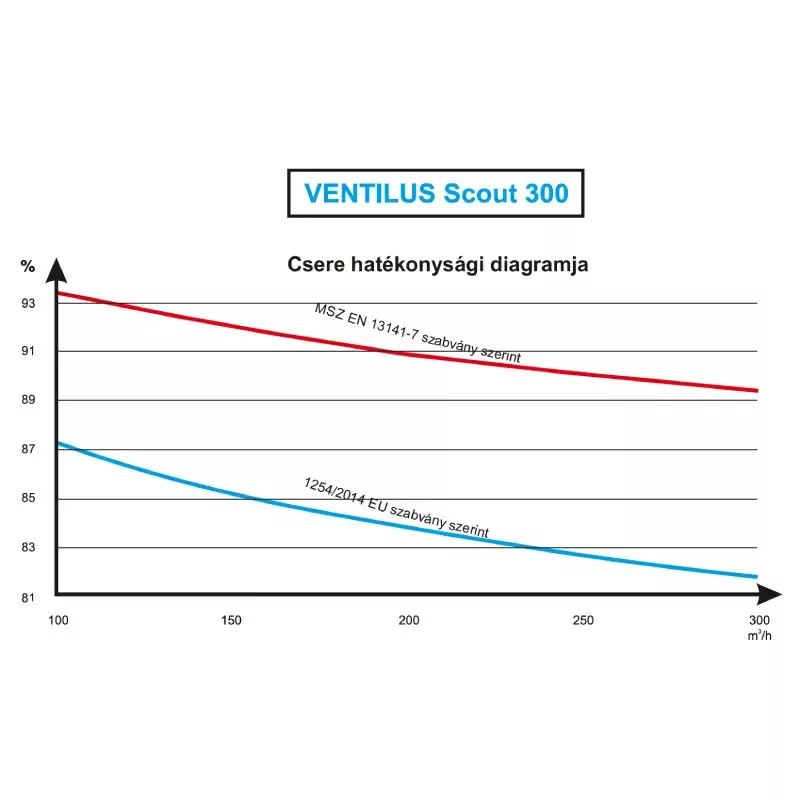

| Hővisszanyerési hatásfok | 86,1% |
| Energiaosztály, átlagos éghajlat | A |
| Ventilátormeghajtás maximális felvett teljesítménye | 192 W |
| Hangteljesítményszint | 55 dB |
| Referencia-légszállítás | 0,065 m³/s |
| Referencia-nyomáskülönbség | 50 Pa |
| Fajlagos felvett teljesítmény | 0,41 W/(m³/h) |
| Elektromos előfűtő | 500 W |

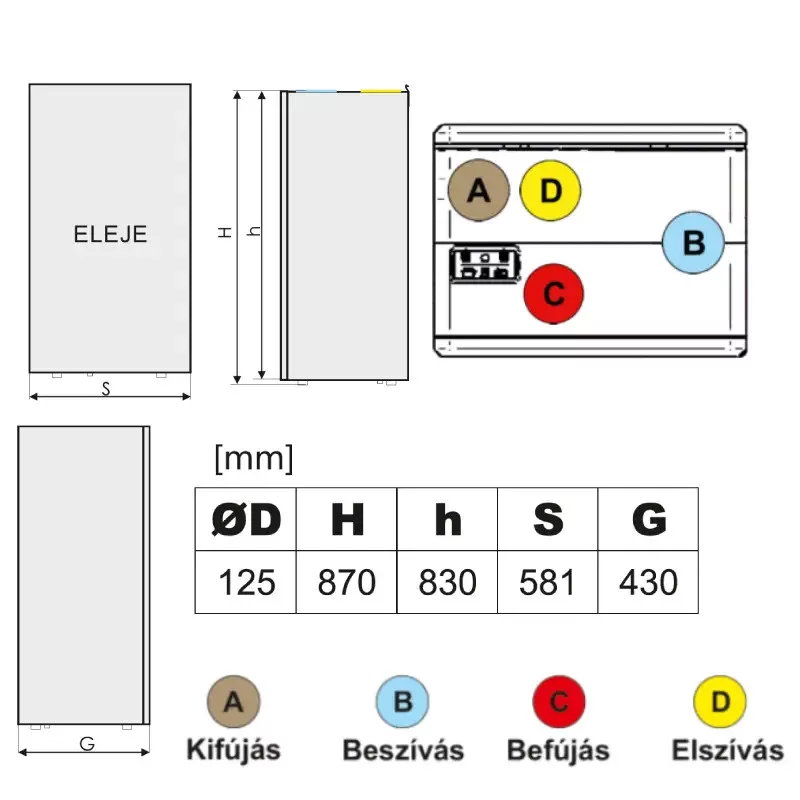

| Légcsatorna-csatlakozás | Ø125 mm, függőleges kiosztás |
| Méret (magasság × szélesség × mélység) | 870 × 581 × 430 mm |
| Tömeg | 29,5 kg |
| Max. belső / külső szivárgási arány | 1,0% / 1,8% |
Alapfelszereltség
- Ventilus SE érintőképernyős vezérlőpanel és süllyesztett szerelődoboz
- komplett száraz szifon
- fali rögzítőkonzol
- 2 méteres vezérlőkábel
- RJ12 csatlakozó
- kezelési útmutató
Szakértői méretezést igényel
A megfelelő készülék, légcsatorna-hálózat és kiegészítők kiválasztása az épület adottságaitól, a szükséges légmennyiségtől és a tervezett nyomásveszteségtől függ. A rendszer tervezését, beépítését és beszabályozását bízza légtechnikai szakemberre.
A teljesítmény- és energiaadatok a VENTILUS SCOUT 300 SE 1254/2014/EU rendelet szerinti termékismertető adatlapján, a szerkezeti és vezérlési adatok pedig a gyártó termékoldalán alapulnak. Az opcionális kiegészítők nem részei az alapkészletnek.

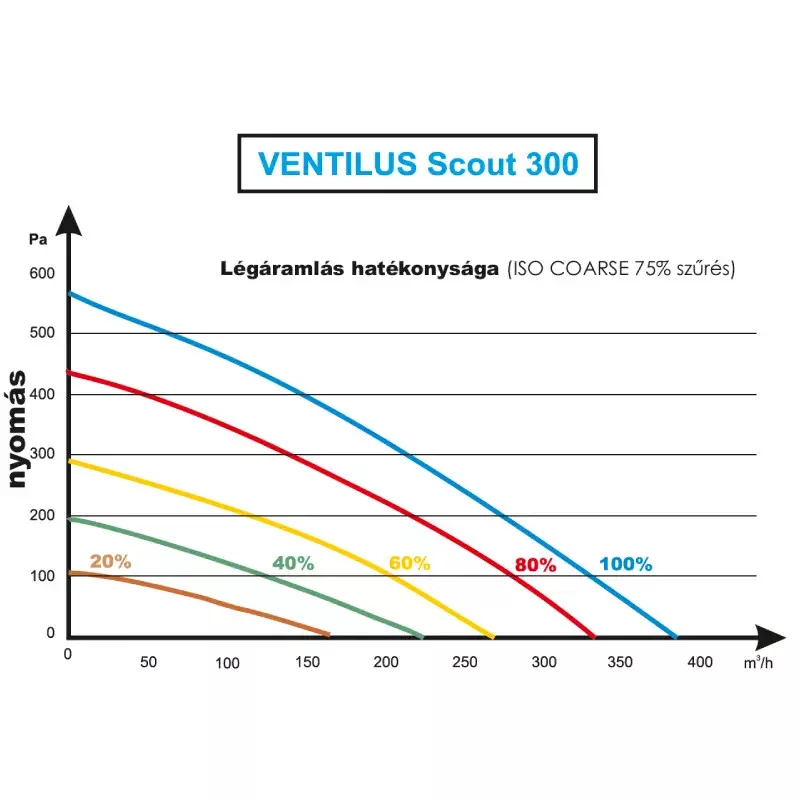

Maximális áramlási sebesség (100 Pa-nál):
Kompresszió :
Energiafogyasztás:
Előmelegítő teljesítmény:
Hálózati feszültség:
Csőcsatlakozás átmérője:
Csőcsatlakozás bekötése:
Magasság / szélesség / mélység:
Tömeg:
Szűrési osztály:
Energiaosztály:
Hővisszanyerő típusa:
Hővisszanyerés hatékonysága:
Ventilátor max. energiafogyasztása:
Hangteljesítmény szint:
Hangteljesítmény (I. szint 15%):
Áramlási sebesség referenciaérték:
Nyomáskülönbség referenciaérték:
Egység energiafogyasztása:
Belső levegőszivárgás max.:
Külső levegőszivárgás max.:
Szűrő csere figyelmeztetés:
Éves villamosenergia-fogyasztás:
Gyártó:
TQD
Cikkszám:
VENT300S
Készülék elhelyezése:
Fali
Tömeg:
30 kg/db
