EPS-P T-idom szabályozó fojtószeleppel
39 312 Ft
ÚJ
EPS-P T-idom szabályozó fojtószeleppel
ÚJ
Rendelhető
39 312 Ft
Gyártói Cikkszám:
PEF-EPS-T-PILLANGO
Átmérő méret:
Szigetelt T-idom szabályozó zsaluval, talajhőcserélős (GHE) és zónaszabályozott hővisszanyerős szellőztető rendszerekhez. Nagy sűrűségű EPS ház, rozsdamentes acél zsalu kerületi tömítéssel, kézi vagy motoros aktuátoros kivitelben. Univerzális csatlakozás Ø160 mm-es és Ø200 mm-es EPS csőrendszerekhez.

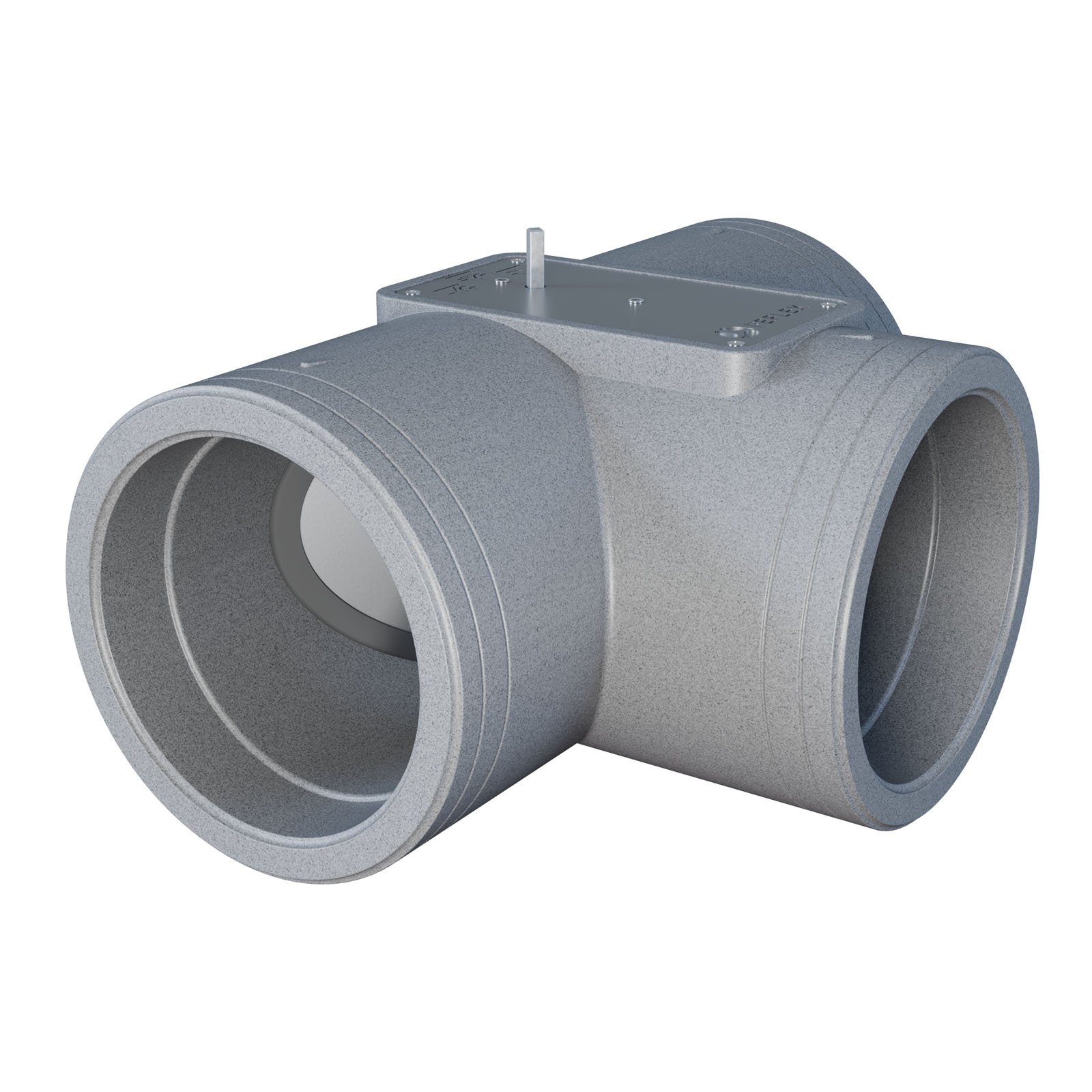

EPS 2.0 T-idom szabályozó zsaluval
Hőszigetelt légáramlás-elosztás és pontos kézi vagy motoros szabályozás Ø160 és Ø200 mm-es légcsatornákhoz.
Fedezze fel az új EPS 2.0 levegőelosztó rendszert
Az EPS 2.0 a szigetelt levegőelosztó rendszerek új generációja, amelyet hővisszanyerős szellőztető rendszerek gyors, légmentes és energiahatékony kiépítésére fejlesztettek ki. A korszerű kialakítás kiváló hőszigetelő tulajdonságokat ötvöz az esztétikus megjelenéssel, lehetővé téve a hővisszanyerő készülék egyszerű és megbízható csatlakoztatását az elosztócsövekhez, valamint a frisslevegő- és elszívó vezetékekhez.
Légáramlás-elosztás és szabályozás egyetlen idommal
Az EPS 2.0 szabályozó zsaluval ellátott T-idom a levegőelosztás és a légáramlás szabályozásának kombinációját kínálja egyetlen szerelvényben. A kialakítás Ø160 mm-es és Ø200 mm-es légcsatornák csatlakoztatását teszi lehetővé, így nagyfokú rugalmasságot biztosít a befúvó és elszívó rendszerek kialakításakor.

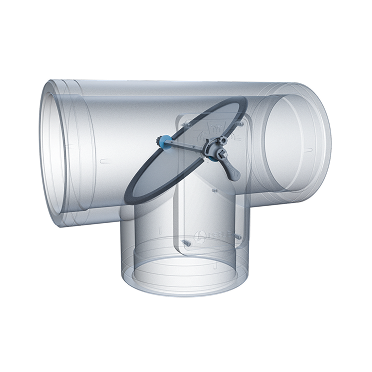

Rozsdamentes acél zsalu kerületi tömítéssel
A szabályozó zsalu rozsdamentes acél zárólappal és kerületi gumitömítéssel rendelkezik. A kialakítás pontos légáramlás-szabályozást és megfelelő zárást biztosít, miközben ellenáll a szellőztető rendszerekben jelentkező mechanikai igénybevételnek.

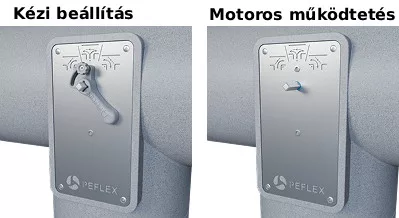

Kézi vagy motoros kivitel
A termék kézi működtetésű, levehető kezelőkarral ellátott változatban, valamint motoros működtetés fogadására előkészített kivitelben érhető el. A motoros változat 8×8 mm-es tengelyű, legfeljebb 2 Nm nyomatékú szellőztető motorokkal használható.

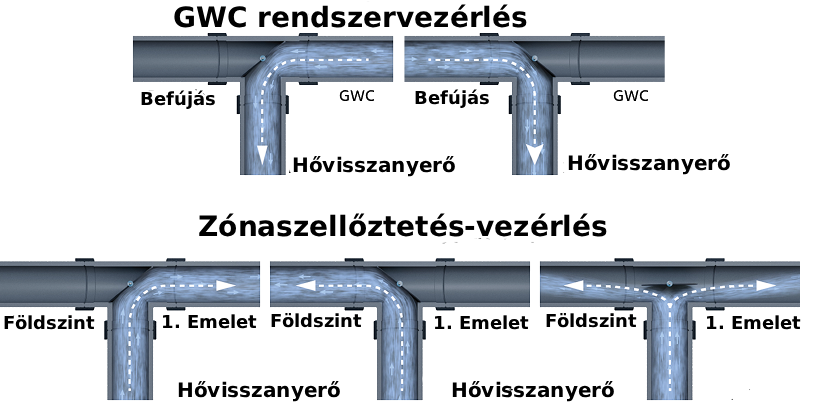

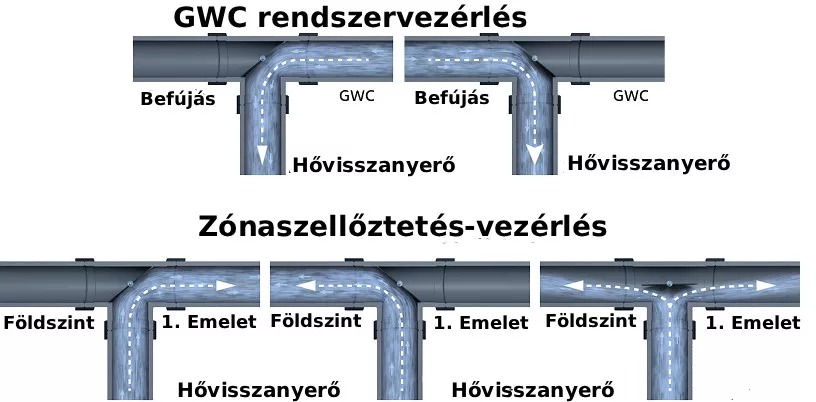

A motoros szabályozás különösen előnyös talajhőcserélős és zónaszabályozott szellőztető rendszerekben, ahol az egyes légtechnikai ágak automatikus vezérlése szükséges.
Milyen rendszerekhez ajánlott?
Pontos és automatizálható légáramlás-szabályozás
A szabályozó zsalu lehetővé teszi az egyes légtechnikai ágakon átáramló levegő mennyiségének beállítását. A motoros működtetés fogadására előkészített változat 8×8 mm-es tengelyű, legfeljebb 2 Nm nyomatékú szellőztető motorral automatizálható, így a légáramlás a rendszer vezérlésének megfelelően módosítható.
Műszaki adatok
Az EPS 2.0 szabályozó zsaluval ellátott T-idom legfontosabb műszaki és beépítési jellemzői.
| Műszaki jellemző | Érték |
|---|---|
| Termék | EPS 2.0 T-idom szabályozó zsaluval |
| Alkalmazás | Hővisszanyerős mechanikus szellőztető rendszerek |
| Felhasználási terület | Talajhőcserélős (GHE) és zónaszabályozott szellőztető rendszerek |
| Funkció | Légáramlás elosztása és szabályozása |
| Csatlakoztatható csőméret | Ø160 mm és Ø200 mm |
| Ø160 mm csatlakoztatás | Közvetlenül a T-idomba, kiegészítő tömítés alkalmazása ajánlott |
| Ø200 mm csatlakoztatás | EPP csatlakozóhüvellyel |
| Beépítés | Benyomásos, ragasztás nélküli szerelés |
| Test anyaga | Nagy sűrűségű, grafitadalékos expandált polisztirol (EPS) |
| Szabályozó zsalu anyaga | Rozsdamentes acél |
| Zsalu tömítése | Kerületi gumitömítés |
| Kivitel | Kézi vagy motoros |
| Motoros kompatibilitás | 8×8 mm tengelyű szellőztető motorok |
| Maximális motoros nyomaték | 2 Nm |
| Légcsatorna típusa | EPS, flexibilis és fém légcsatornák |
| Alkalmazható rendszer | Befúvó és elszívó ágak |
| Hőszigetelés | Magas |
| Nedvességállóság | Magas |
| Mechanikai szilárdság | Magas |

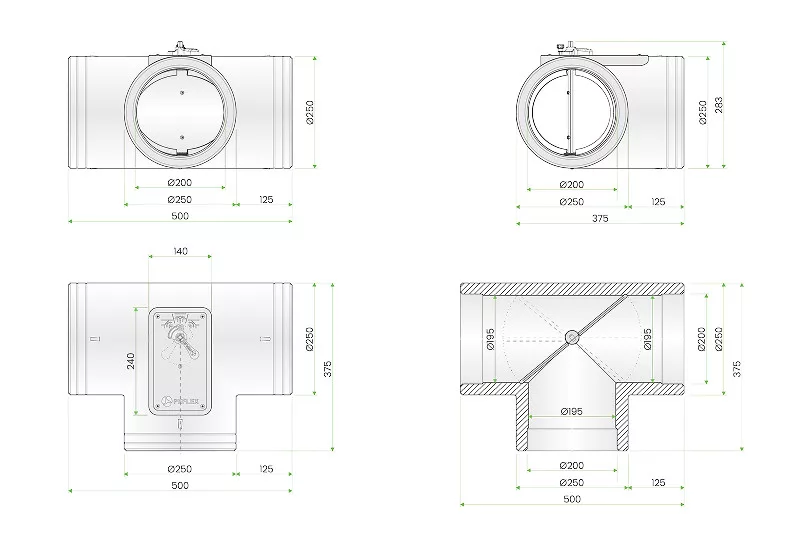

| Teljes hossz | 500 mm |
| Teljes magasság | 375 mm |
| Külső átmérő | Ø250 mm |
| Belső csatlakozó átmérő | Ø200 mm |
| EPS cső befogadó átmérő | Ø195 mm |
| Csatlakozó csonk hossza | 125 mm |
A gyártó fenntartja a termék műszaki paramétereinek előzetes értesítés nélküli módosítására vonatkozó jogát.

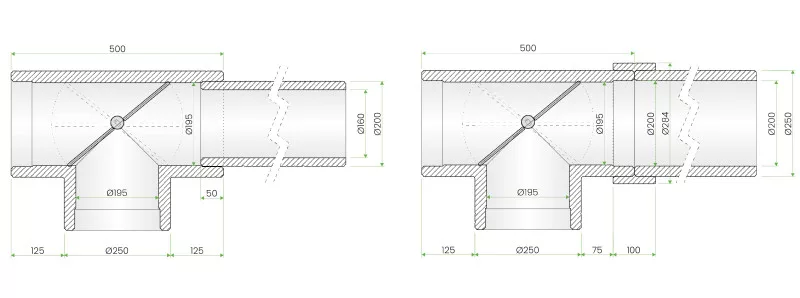

Telepítés és csatlakoztatás
- Ø160 mm-es EPS cső közvetlenül a T-idomba csatlakoztatható
- Ø160 mm-es csatlakozásnál kiegészítő tömítés alkalmazása ajánlott
- Ø200 mm-es EPS cső EPP csatlakozóhüvellyel kapcsolható az idomhoz
- A benyomásos kialakítás gyors, ragasztás nélküli szerelést tesz lehetővé
- A T-idom EPS, flexibilis és fém légcsatornákhoz is használható
Kevesebb szerelvény, pontosabb szabályozás
A T-idom egyetlen egységben egyesíti a légáramlás elágaztatását és szabályozását. Ez egyszerűbb csőhálózatot, kevesebb különálló szerelvényt és áttekinthetőbb beépítést tesz lehetővé.
Légáramlás-elosztás. Pontos szabályozás. Hőszigetelt kivitelezés.
Gyártó:
Univerzális
Anyaga:
EPS
Belső átmérő:
200 mm
Külső átmérő:
250 mm
Hossz:
Teljes 500 mm
Magasság:
Teljes 375 mm
Kompatibilis csőméretek:
Kompatibilis csőméretek
Műszaki adatok
Az EPS 2.0 szabályozó zsaluval ellátott T-idom legfontosabb műszaki és beépítési jellemzői.
| Műszaki jellemző | Érték |
|---|---|
| Termék | EPS 2.0 T-idom szabályozó zsaluval |
| Alkalmazás | Hővisszanyerős mechanikus szellőztető rendszerek |
| Felhasználási terület | Talajhőcserélős (GHE) és zónaszabályozott szellőztető rendszerek |
| Funkció | Légáramlás elosztása és szabályozása |
| Csatlakoztatható csőméret | Ø160 mm és Ø200 mm |
| Ø160 mm csatlakoztatás | Közvetlenül a T-idomba, kiegészítő tömítés alkalmazása ajánlott |
| Ø200 mm csatlakoztatás | EPP csatlakozóhüvellyel |
| Beépítés | Benyomásos, ragasztás nélküli szerelés |
| Test anyaga | Nagy sűrűségű, grafitadalékos expandált polisztirol (EPS) |
| Szabályozó zsalu anyaga | Rozsdamentes acél |
| Zsalu tömítése | Kerületi gumitömítés |
| Kivitel | Kézi vagy motoros |
| Motoros kompatibilitás | 8×8 mm tengelyű szellőztető motorok |
| Maximális motoros nyomaték | 2 Nm |
| Légcsatorna típusa | EPS, flexibilis és fém légcsatornák |
| Alkalmazható rendszer | Befúvó és elszívó ágak |
| Hőszigetelés | Magas |
| Nedvességállóság | Magas |
| Mechanikai szilárdság | Magas |
| Teljes hossz | 500 mm |
| Teljes magasság | 375 mm |
| Külső átmérő | Ø250 mm |
| Belső csatlakozó átmérő | Ø200 mm |
| EPS cső befogadó átmérő | Ø195 mm |
| Csatlakozó csonk hossza | 125 mm |
A gyártó fenntartja a termék műszaki paramétereinek előzetes értesítés nélküli módosítására vonatkozó jogát.
